پروفیل ۴۱×۴۱ یکی از پرکاربردترین مقاطع در سیستمهای ساپورت و نگهدارنده تأسیسات مکانیکی است که نقش مهمی در نصب ایمن تجهیزات سنگین ایفا میکند. این پروفیل به دلیل استحکام مناسب، قابلیت مونتاژ آسان، انعطاف در طراحی و سازگاری با انواع اتصالات، در پروژههای ساختمانی، صنعتی، پالایشگاهی، نیروگاهی و مراکز تجاری بهطور گسترده مورد استفاده قرار میگیرد. انتخاب صحیح این مقطع و اجرای اصولی آن، علاوه بر افزایش ایمنی سازه، موجب کاهش هزینههای نگهداری، تسهیل تعمیرات و افزایش طول عمر تجهیزات خواهد شد.
از سوی دیگر، افزایش وزن تجهیزات مکانیکی مدرن و پیچیدهتر شدن شبکههای تأسیساتی، اهمیت استفاده از سیستمهای نگهدارنده استاندارد را بیش از گذشته نمایان کرده است. استفاده نادرست از پروفیل یا طراحی غیراصولی ساپورتها میتواند منجر به تغییر شکل سازه، افزایش ارتعاش، آسیب به تجهیزات و حتی بروز خطرات ایمنی شود. به همین دلیل، آشنایی با کاربرد پروفیل ۴۱×۴۱ در نصب تجهیزات مکانیکی سنگین، برای مهندسان، مجریان و ناظران پروژه ضروری است.
پروفیل ۴۱×۴۱ چیست؟
پروفیل ۴۱×۴۱ نوعی پروفیل فولادی فرمدهیشده است که معمولاً به شکل کانال C تولید میشود و در سیستمهای مدولار نگهداری تأسیسات کاربرد دارد. این پروفیل از ورق فولادی گالوانیزه یا فولاد با پوشش ضدخوردگی ساخته میشود و به دلیل وجود شیارهای استاندارد، امکان اتصال پیچ و مهره بدون نیاز به جوشکاری را فراهم میکند.
ابعاد ۴۱ میلیمتر در ۴۱ میلیمتر باعث ایجاد تعادل مناسبی میان وزن، مقاومت و ظرفیت باربری شده است. به همین دلیل این مقطع برای تحمل بارهای متوسط تا سنگین در بسیاری از پروژههای تأسیساتی انتخاب میشود.
چرا پروفیل ۴۱×۴۱ برای تجهیزات مکانیکی سنگین مناسب است؟
انتخاب این پروفیل تنها به دلیل ابعاد آن نیست، بلکه مجموعهای از ویژگیهای فنی باعث شده است به یکی از استانداردترین گزینههای صنعت تبدیل شود.
مهمترین مزایای آن عبارتاند از:
- ظرفیت باربری بالا
- مقاومت مناسب در برابر خمش
- نصب سریع
- امکان تغییر و توسعه سیستم
- کاهش نیاز به جوشکاری
- مقاومت در برابر خوردگی
- سازگاری با انواع اتصالات مدولار
- سهولت تعمیر و نگهداری
این ویژگیها باعث میشوند اجرای پروژه با سرعت بیشتر و کیفیت بالاتری انجام شود.
مهمترین کاربردهای پروفیل ۴۱×۴۱
دامنه استفاده از این پروفیل بسیار گسترده است.

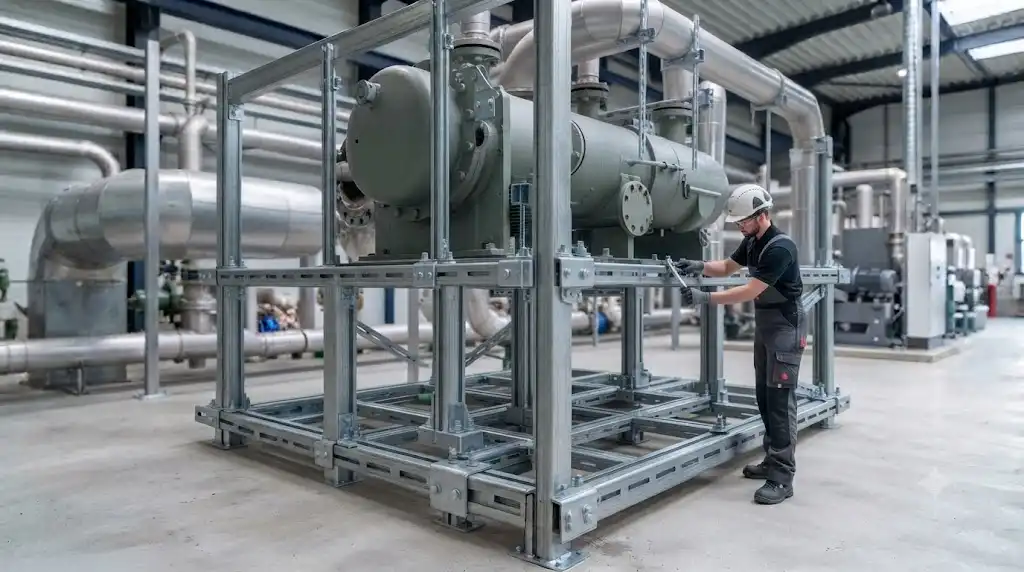

نصب هواسازهای سنگین
دستگاههای هواساز وزن قابل توجهی دارند و نیازمند سازهای مقاوم هستند.
پروفیل ۴۱×۴۱ امکان ساخت شاسی مستحکم و قابل تنظیم را فراهم میکند.
نصب چیلرهای داخلی
در بسیاری از موتورخانهها، برای اجرای ساپورت تجهیزات سرمایشی از این پروفیل استفاده میشود.

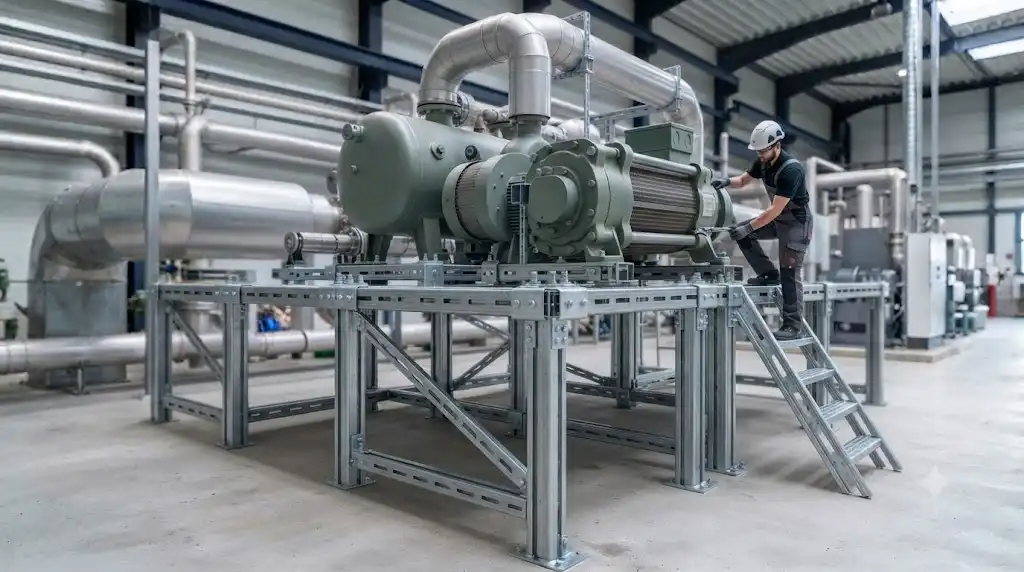

نگهداری لولههای قطور
شبکههای انتقال آب سرد، آب گرم، بخار و سیستمهای اطفای حریق معمولاً توسط ساپورتهای ساختهشده از پروفیل ۴۱×۴۱ مهار میشوند.
اجرای ساپورت سینی کابل
در پروژههای صنعتی، این پروفیل برای نگهداری سینی کابلهای سنگین نیز کاربرد فراوانی دارد.

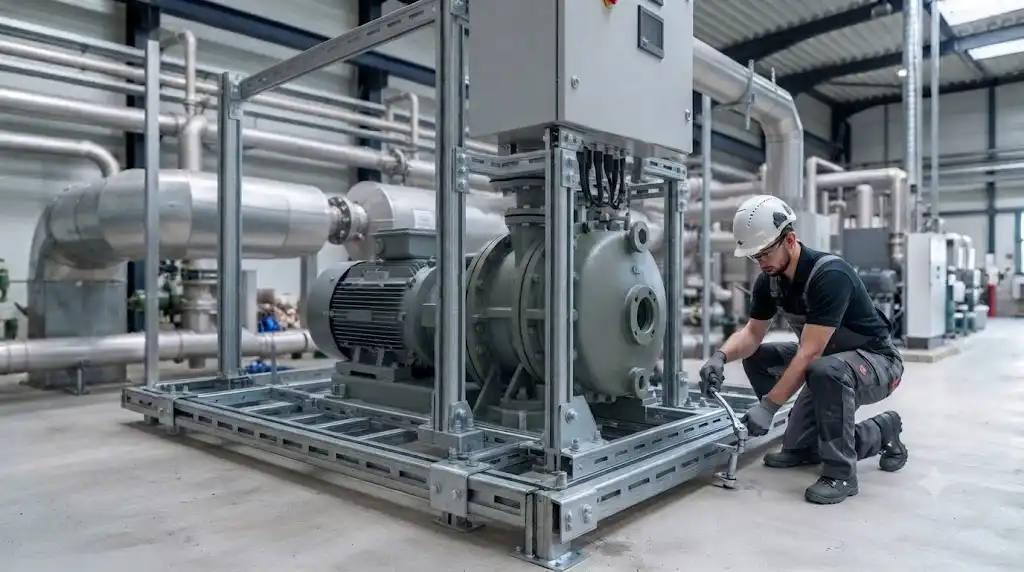

نصب تجهیزات موتورخانه

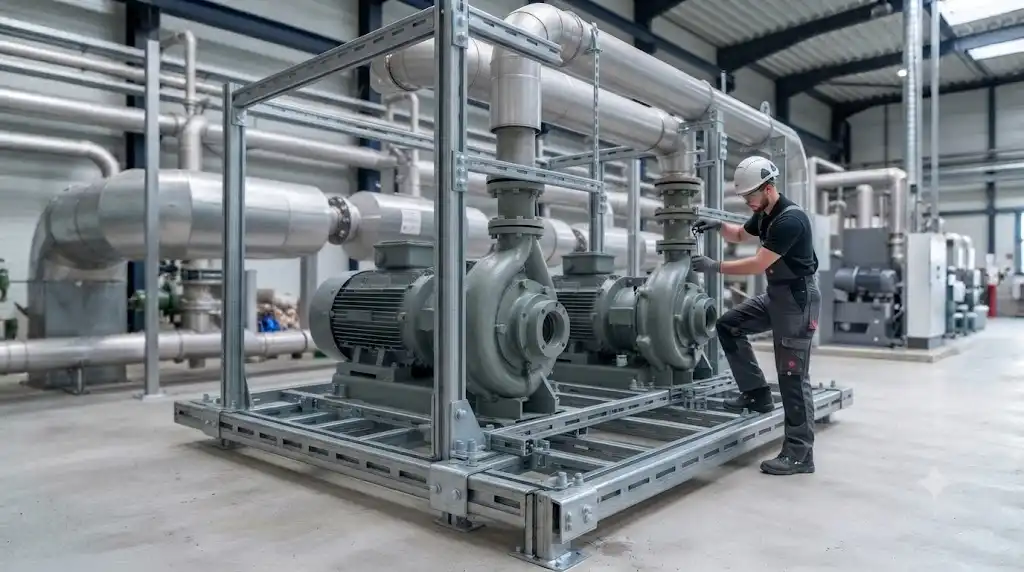

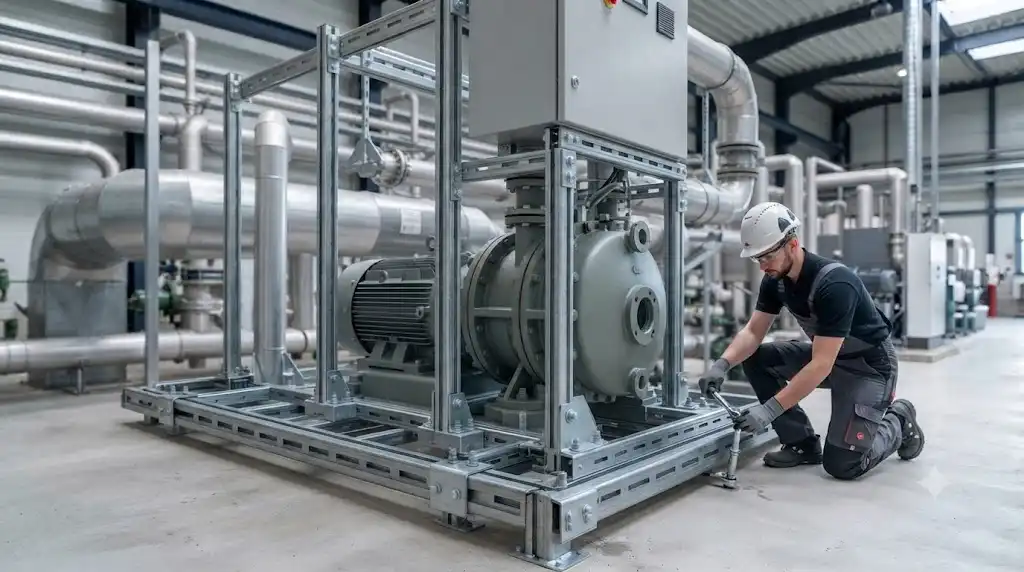

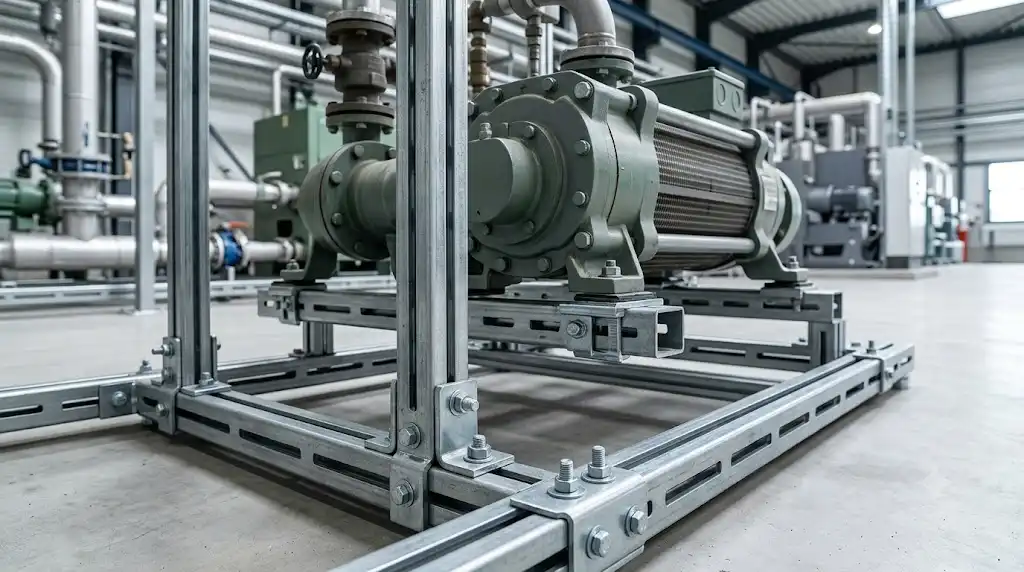

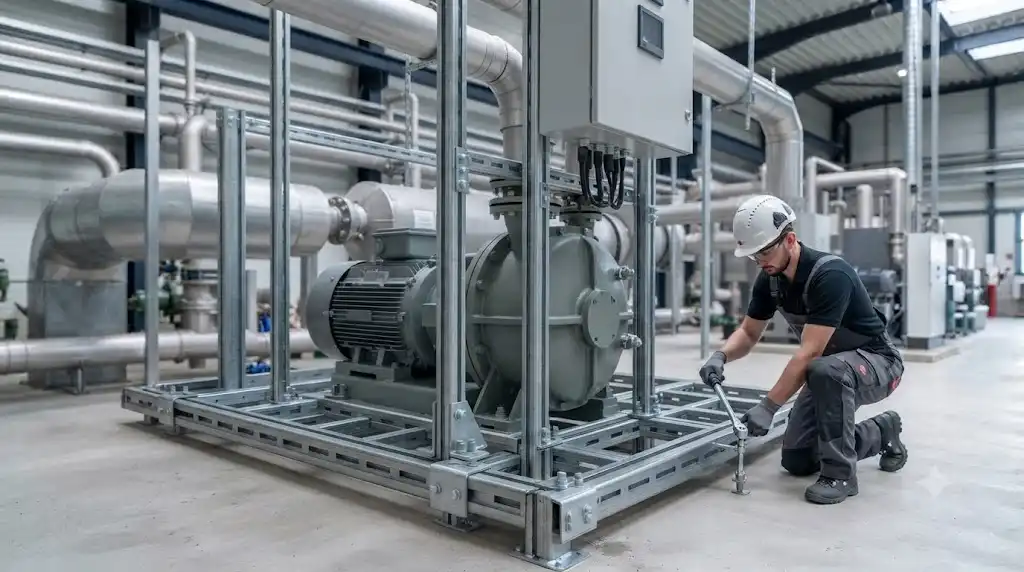

پمپها، مبدلهای حرارتی، مخازن کوچک، تجهیزات کنترلی و بسیاری از تجهیزات جانبی روی سازههای ساختهشده از این مقطع نصب میشوند.
مشخصات فنی پروفیل ۴۱×۴۱
ویژگیهای فنی پروفیل نقش مهمی در عملکرد آن دارند.
موارد مهم عبارتاند از:
- ابعاد اسمی ۴۱×۴۱ میلیمتر
- ضخامتهای مختلف متناسب با بار طراحی
- تولید از فولاد گالوانیزه یا فولاد پوششدار
- مقاومت بالا در برابر پیچش
- قابلیت پانچ یا شیار استاندارد
- امکان اتصال بدون جوش
- قابلیت نصب انواع براکت و اتصالات
انتخاب ضخامت مناسب باید بر اساس محاسبات سازهای انجام شود.
مزایای استفاده از پروفیل ۴۱×۴۱ نسبت به روشهای سنتی
در گذشته بسیاری از ساپورتها با نبشی، ناودانی و جوشکاری اجرا میشدند.
امروزه سیستمهای مدولار مزایای قابل توجهی ایجاد کردهاند.
کاهش زمان اجرا
مونتاژ پیچ و مهرهای سرعت نصب را به میزان چشمگیری افزایش میدهد.
کاهش هزینه نیروی انسانی
عدم نیاز به عملیات گسترده جوشکاری موجب کاهش زمان و هزینه اجرا میشود.
امکان تغییر پس از نصب
در صورت تغییر مسیر تأسیسات، اصلاح سازه بدون تخریب گسترده امکانپذیر خواهد بود.
کیفیت یکنواخت
تولید کارخانهای پروفیل باعث یکنواختی ابعاد و کیفیت محصول میشود.
افزایش ایمنی
کاهش عملیات جوشکاری در محل پروژه، ریسکهای اجرایی را نیز کاهش میدهد.
مراحل نصب پروفیل ۴۱×۴۱ برای تجهیزات مکانیکی سنگین
اجرای صحیح این سیستم مستلزم رعایت مراحل مشخصی است.
مرحله اول؛ محاسبه بار
وزن تجهیزات، بارهای دینامیکی، ارتعاش، ضریب ایمنی و شرایط بهرهبرداری باید محاسبه شوند.
مرحله دوم؛ انتخاب ضخامت مناسب
هرچه بار افزایش یابد، ضخامت و نوع پروفیل نیز باید متناسب با آن انتخاب شود.
مرحله سوم؛ طراحی ساپورت
ابعاد سازه، فاصله تکیهگاهها، نوع مهاربندی و نحوه انتقال نیرو باید توسط مهندس طراح تعیین شود.
مرحله چهارم؛ نصب اتصالات
تمام پیچها، مهرهها، براکتها و بستها باید مطابق دستورالعمل سازنده نصب شوند.
مرحله پنجم؛ کنترل نهایی
پس از پایان اجرا لازم است تمام اتصالات، تراز بودن سازه، گشتاور پیچها و کیفیت نصب بررسی شود.
نکات فنی مهم در نصب تجهیزات سنگین
رعایت جزئیات فنی تأثیر مستقیمی بر عملکرد نهایی سیستم دارد.
بار تجهیزات نباید تنها بر یک نقطه متمرکز شود.
در تجهیزات دارای ارتعاش، استفاده از لرزهگیر الزامی است.
تمام اتصالات باید مطابق گشتاور توصیهشده سفت شوند.
در محیطهای خورنده باید از پوششهای مقاوم در برابر خوردگی استفاده شود.
فاصله ساپورتها باید بر اساس وزن تجهیزات و مشخصات طراحی تعیین گردد.
در پروژههای لرزهخیز نیز رعایت الزامات مهاربندی لرزهای اهمیت ویژهای دارد.
استانداردهای مرتبط با استفاده از پروفیل ۴۱×۴۱
اجرای سیستمهای ساپورت باید مطابق استانداردهای معتبر انجام شود.
از جمله مهمترین الزامات میتوان به موارد زیر اشاره کرد:
- رعایت مقررات ملی ساختمان
- الزامات طراحی سازههای فولادی
- استانداردهای نصب تأسیسات مکانیکی
- دستورالعملهای بارگذاری تجهیزات
- ضوابط مقاومت در برابر زلزله
- استانداردهای حفاظت در برابر خوردگی
رعایت این الزامات، ایمنی و دوام سیستم را تضمین میکند.
خطاهای رایج هنگام استفاده از پروفیل ۴۱×۴۱
برخی اشتباهات اجرایی میتوانند ظرفیت واقعی سیستم را کاهش دهند.
انتخاب ضخامت نامناسب
گاهی برای کاهش هزینه از پروفیل نازکتر استفاده میشود که این موضوع خطر تغییر شکل را افزایش میدهد.
افزایش فاصله ساپورتها
فاصله بیش از حد میان تکیهگاهها باعث افزایش خمش خواهد شد.
استفاده از پیچ غیراستاندارد
پیچ و مهرههای نامناسب استحکام اتصال را کاهش میدهند.
حذف مهاربندی
در بسیاری از پروژهها مهاربندی جانبی اجرا نمیشود که این موضوع پایداری سازه را کاهش میدهد.
نصب غیردقیق
عدم تراز بودن سازه موجب توزیع نامناسب نیروها خواهد شد.
۵ راهکار کاربردی برای افزایش عملکرد پروفیل ۴۱×۴۱
استفاده از طراحی مهندسی
تمام ساپورتها باید بر اساس محاسبات واقعی طراحی شوند.
انتخاب اتصالات استاندارد
استفاده از قطعات اصلی باعث افزایش ایمنی خواهد شد.
اجرای بازرسی دورهای
بازدید منظم از اتصالات، احتمال خرابی را کاهش میدهد.
استفاده از پوشش ضدخوردگی
در محیطهای مرطوب یا صنعتی، حفاظت در برابر خوردگی اهمیت زیادی دارد.
رعایت ظرفیت مجاز بارگذاری
هر پروفیل دارای ظرفیت مشخصی است و نباید بیش از مقدار طراحیشده بارگذاری شود.
مقایسه پروفیل ۴۱×۴۱ با سایر پروفیلهای ساپورت
پروفیل ۴۱×۲۱ معمولاً برای بارهای سبکتر استفاده میشود و ظرفیت باربری کمتری دارد.
پروفیل ۴۱×۴۱ تعادل مناسبی میان وزن و مقاومت ایجاد میکند و برای اکثر تجهیزات مکانیکی سنگین گزینهای ایدهآل محسوب میشود.
در پروژههایی با بار بسیار زیاد، ممکن است از مقاطع تقویتشده یا دوبل استفاده شود.
انتخاب نهایی باید بر اساس محاسبات سازهای و شرایط پروژه انجام گیرد.
مثال واقعی از کاربرد پروفیل ۴۱×۴۱
فرض کنید در یک مرکز تجاری بزرگ قرار است چند دستگاه هواساز و شبکه گسترده لولههای سرمایش در سقف موتورخانه نصب شوند.
ابتدا وزن تجهیزات، محل نصب و بارهای لرزشی محاسبه میشود. سپس برای هر دستگاه، شاسی مستقلی از پروفیل ۴۱×۴۱ طراحی شده و با استفاده از براکتها و اتصالات استاندارد به سازه اصلی متصل میشود. در ادامه، ساپورت لولهها نیز با همین سیستم اجرا شده و تمامی اتصالات بر اساس گشتاور توصیهشده محکم میشوند.
پس از راهاندازی، سیستم بدون ایجاد لرزش غیرمجاز یا تغییر شکل، عملکرد پایداری خواهد داشت و در صورت نیاز به تعمیر یا جابهجایی تجهیزات، امکان اصلاح سازه بدون عملیات تخریبی فراهم خواهد بود.
چرا پروفیل ۴۱×۴۱ در پروژههای مدرن محبوب است؟
گرایش صنعت ساختمان به سیستمهای مدولار باعث افزایش استفاده از این پروفیل شده است.
سرعت نصب بالا، کاهش ضایعات، امکان توسعه تأسیسات، حذف بخش زیادی از عملیات جوشکاری و کاهش هزینههای نگهداری از مهمترین دلایل این محبوبیت هستند.
علاوه بر این، ظاهر منظم و قابلیت اجرای دقیق، کیفیت نهایی پروژه را نیز ارتقا میدهد.
کاربرد پروفیل ۴۱×۴۱ در نصب تجهیزات مکانیکی سنگین چیست؟
پروفیل ۴۱×۴۱ برای ساخت ساپورت و شاسی تجهیزات مکانیکی سنگین مانند هواساز، چیلر، پمپ، لولههای تأسیساتی و سینی کابل استفاده میشود. این پروفیل به دلیل ظرفیت باربری مناسب، مقاومت بالا، نصب سریع، امکان مونتاژ بدون جوشکاری و سازگاری با اتصالات مدولار، یکی از بهترین گزینهها برای اجرای سیستمهای نگهدارنده در پروژههای ساختمانی و صنعتی محسوب میشود.
سوالات متداول
پروفیل ۴۱×۴۱ چه کاربردی دارد؟
این پروفیل برای ساخت ساپورت تجهیزات مکانیکی، لولهها، سینی کابل، هواساز، پمپ و بسیاری از تجهیزات تأسیساتی استفاده میشود.
آیا پروفیل ۴۱×۴۱ برای تجهیزات سنگین مناسب است؟
بله. در صورت انتخاب ضخامت مناسب و طراحی صحیح، این پروفیل توان تحمل بارهای سنگین را دارد.
مزیت اصلی این پروفیل نسبت به نبشی چیست؟
امکان مونتاژ بدون جوشکاری، سرعت نصب بیشتر، انعطاف در طراحی و قابلیت توسعه سیستم از مهمترین مزایای آن هستند.
آیا استفاده از مهاربندی ضروری است؟
بله. در بسیاری از پروژهها، بهویژه در مناطق لرزهخیز یا برای تجهیزات دارای ارتعاش، مهاربندی الزامی است.
چه عواملی در انتخاب ضخامت پروفیل مؤثر هستند؟
وزن تجهیزات، دهانه ساپورت، شرایط محیطی، بارهای دینامیکی و ضریب ایمنی مهمترین عوامل تعیینکننده هستند.
آیا پروفیل گالوانیزه بهتر از فولاد معمولی است؟
در محیطهای مرطوب یا خورنده، پروفیل گالوانیزه مقاومت بیشتری در برابر زنگزدگی دارد و معمولاً انتخاب مناسبتری است.
رایجترین اشتباه هنگام نصب چیست؟
انتخاب ضخامت نامناسب، استفاده از اتصالات غیراستاندارد، افزایش فاصله ساپورتها و حذف مهاربندی از رایجترین خطاها هستند.
عمر مفید سیستمهای ساختهشده با پروفیل ۴۱×۴۱ چقدر است؟
در صورت طراحی صحیح، اجرای استاندارد و نگهداری مناسب، این سیستمها میتوانند سالها بدون افت عملکرد مورد استفاده قرار گیرند.
