مقدمه
در بسیاری از پروژههای صنعتی، ساختمانی و تأسیساتی، تنها انتخاب یک پروفیل مقاوم برای نگهداری تجهیزات کافی نیست. تجهیزاتی مانند تابلوهای برق، سیستمهای کنترلی، تجهیزات مخابراتی، دستگاههای آزمایشگاهی، تجهیزات پزشکی، رکهای سرور، سیستمهای تهویه و ماشینآلات دقیق، در برابر لرزش و ارتعاش بسیار حساس هستند و کوچکترین نوسان میتواند عملکرد آنها را تحت تأثیر قرار دهد. ازاینرو انتخاب یک سازه نگهدارنده با استحکام بالا و طراحی مناسب اهمیت ویژهای پیدا میکند.
پروفیل ۴۱×۴۱ یکی از پرکاربردترین مقاطع در سیستمهای ساپورت مدولار است که به دلیل مقاومت مکانیکی مناسب، قابلیت نصب آسان و امکان استفاده از انواع اتصالات، در پروژههای مختلف مورد استفاده قرار میگیرد. با این حال، زمانی که هدف کاهش لرزش تجهیزات حساس باشد، تنها استفاده از این پروفیل کافی نیست و باید مجموعهای از اصول طراحی، انتخاب اتصالات، نحوه مهاربندی و کنترل ارتعاش نیز رعایت شود.
اجرای صحیح سیستم نگهدارنده علاوه بر افزایش ایمنی تجهیزات، موجب کاهش هزینههای تعمیرات، افزایش طول عمر دستگاهها و حفظ دقت عملکرد آنها خواهد شد.

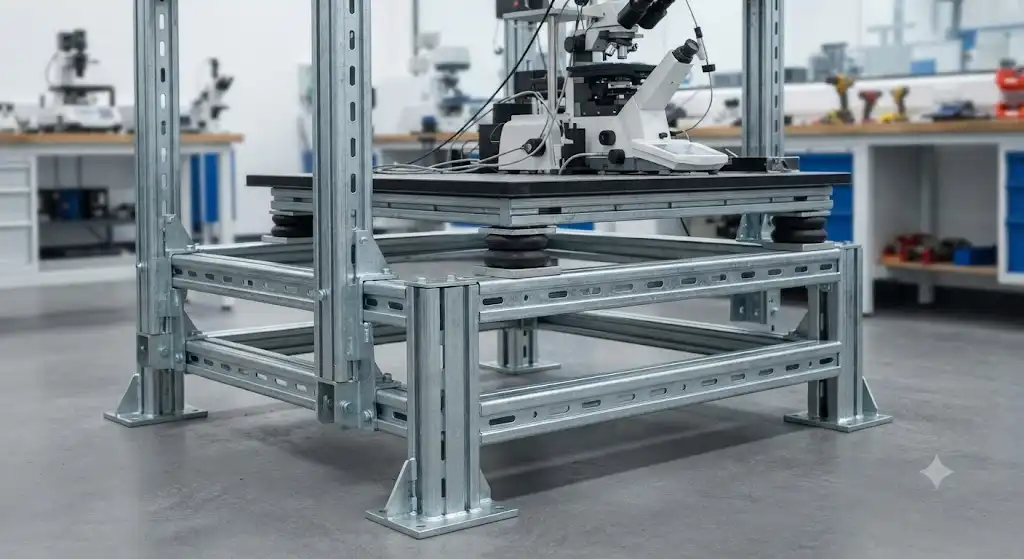

پروفیل ۴۱×۴۱ مقاوم در برابر لرزش چیست؟
پروفیل ۴۱×۴۱ نوعی پروفیل شیاردار فولادی است که برای ساخت سازههای نگهدارنده تجهیزات تأسیساتی، الکتریکی و مکانیکی طراحی شده است. این مقطع معمولاً از ورق فولادی با ضخامتهای مختلف تولید شده و با پوشش گالوانیزه یا گالوانیزه گرم در برابر خوردگی محافظت میشود.
مقاومت این پروفیل در برابر لرزش به جنس فولاد محدود نمیشود، بلکه نحوه طراحی سازه، کیفیت اتصالات، ضخامت پروفیل، روش نصب و استفاده از تجهیزات کنترل ارتعاش نیز نقش تعیینکنندهای در عملکرد نهایی دارند.
چرا کنترل لرزش تجهیزات اهمیت دارد؟
لرزش مداوم میتواند مشکلات متعددی برای تجهیزات ایجاد کند.
مهمترین پیامدهای ارتعاش عبارتاند از:
- کاهش دقت عملکرد تجهیزات
- شل شدن پیچ و مهرهها
- ایجاد ترک در اتصالات
- افزایش استهلاک قطعات
- تولید صدای اضافی
- کاهش عمر مفید تجهیزات
- افزایش هزینههای تعمیر و نگهداری
به همین دلیل، طراحی سیستم ساپورت باید علاوه بر تحمل بار، توانایی کنترل ارتعاشات محیطی را نیز داشته باشد.
ویژگیهای پروفیل ۴۱×۴۱ مناسب برای تجهیزات حساس
برای استفاده در پروژههایی که کنترل لرزش اهمیت دارد، پروفیل باید ویژگیهای مشخصی داشته باشد.
استحکام مکانیکی بالا
استفاده از فولاد با کیفیت مناسب موجب افزایش مقاومت سازه در برابر بارهای استاتیکی و دینامیکی میشود.
ضخامت مناسب
هرچه ضخامت پروفیل بیشتر باشد، میزان تغییر شکل و ارتعاش کاهش پیدا میکند.
مقاومت در برابر خوردگی
پوشش گالوانیزه از زنگزدگی جلوگیری کرده و دوام سازه را افزایش میدهد.
قابلیت اتصال مدولار
وجود شیارهای استاندارد امکان استفاده از انواع براکت، نبشی، مهره فنری و اتصالات تخصصی را فراهم میکند.
نصب دقیق
طراحی مدولار باعث میشود تنظیم تراز و موقعیت تجهیزات با دقت بیشتری انجام شود.
عوامل مؤثر بر کاهش لرزش سازه
عملکرد ضد لرزش تنها به انتخاب پروفیل وابسته نیست.
چند عامل مهم عبارتاند از:
کیفیت اتصالات
اتصالات ضعیف یکی از مهمترین دلایل انتقال ارتعاش هستند.
فاصله تکیهگاهها
افزایش بیش از حد دهانه باعث افزایش خمش و لرزش خواهد شد.
نوع بارگذاری
بارهای متحرک رفتار متفاوتی نسبت به بارهای ثابت دارند.
استفاده از لرزهگیر
نصب لرزهگیرهای لاستیکی یا فنری انتقال ارتعاش را کاهش میدهد.
مهاربندی مناسب
استفاده از بادبند و مهاربند موجب افزایش پایداری سیستم میشود.
استانداردهای مهم در طراحی ساپورت ضد لرزش
اجرای حرفهای سازههای نگهدارنده باید مطابق استانداردهای معتبر انجام شود.
مهمترین الزامات شامل موارد زیر هستند:
- انتخاب ظرفیت باربری مناسب
- کنترل خیز پروفیل
- رعایت ضرایب ایمنی
- استفاده از اتصالات استاندارد
- طراحی مناسب مهاربندها
- جلوگیری از ایجاد رزونانس
- رعایت الزامات لرزهای ساختمان
پیروی از این اصول، عملکرد ایمن و پایدار سیستم را در بلندمدت تضمین میکند.
مراحل طراحی سیستم نگهدارنده با پروفیل ۴۱×۴۱
اجرای صحیح این سازه شامل چند مرحله مهم است.
بررسی مشخصات تجهیزات
در ابتدا وزن، ابعاد، مرکز جرم و میزان حساسیت دستگاه بررسی میشود.
محاسبه بارگذاری
بارهای استاتیکی، دینامیکی و لرزهای باید بهصورت دقیق محاسبه شوند.
انتخاب ضخامت پروفیل
ضخامت مناسب با توجه به ظرفیت بار و طول دهانه تعیین میشود.
طراحی اتصالات
محل نصب پیچها، براکتها و صفحات اتصال باید بهگونهای باشد که نیروها بهطور یکنواخت منتقل شوند.
اجرای سیستم کنترل لرزش
در صورت نیاز از لرزهگیر، ضربهگیر یا پایههای ضد ارتعاش استفاده میشود.
نقش لرزهگیرها در کاهش ارتعاش
در بسیاری از پروژهها، استفاده از پروفیل بهتنهایی کافی نیست.
لرزهگیرها وظیفه دارند ارتعاش تولیدشده توسط تجهیزات را جذب کرده و از انتقال آن به سازه جلوگیری کنند.
رایجترین انواع لرزهگیر عبارتاند از:
لرزهگیر لاستیکی
برای تجهیزات سبک و متوسط مناسب است.
لرزهگیر فنری
در تجهیزات سنگین و دستگاههایی با ارتعاش بالا کاربرد دارد.
پایه ضد لرزش
برای رکهای مخابراتی، تابلوهای برق و تجهیزات دقیق استفاده میشود.
اشتباهات رایج در اجرای ساپورت تجهیزات حساس
بخش قابل توجهی از مشکلات ارتعاشی ناشی از خطاهای اجرایی است.
انتخاب پروفیل با ضخامت کم
این موضوع باعث افزایش خمش و لرزش میشود.
استفاده از اتصالات بیکیفیت
شل شدن اتصالات انتقال ارتعاش را افزایش میدهد.
حذف مهاربند
عدم استفاده از بادبند موجب کاهش پایداری سازه خواهد شد.
فاصله زیاد بین تکیهگاهها
دهانههای بلند احتمال نوسان را افزایش میدهند.
بیتوجهی به لرزهگیر
در تجهیزات حساس، حذف سیستم کنترل ارتعاش میتواند عملکرد دستگاه را مختل کند.
۵ راهکار کاربردی برای افزایش مقاومت پروفیل ۴۱×۴۱ در برابر لرزش
۱. استفاده از پروفیل با ضخامت مناسب
انتخاب ضخامت بر اساس محاسبات مهندسی، اولین گام برای کنترل ارتعاش است.
۲. نصب مهاربندهای افقی و مورب
این کار سختی سازه را افزایش داده و میزان تغییر شکل را کاهش میدهد.
۳. استفاده از لرزهگیر استاندارد
لرزهگیر مناسب از انتقال ارتعاش بین دستگاه و سازه جلوگیری میکند.
۴. کنترل گشتاور پیچها
سفت کردن پیچها مطابق دستورالعمل فنی، مانع شل شدن اتصالات در اثر لرزش میشود.
۵. انجام بازدیدهای دورهای
بازرسی منظم وضعیت اتصالات، لرزهگیرها و پروفیلها از بروز خرابیهای جدی جلوگیری میکند.
کاربردهای پروفیل ۴۱×۴۱ در تجهیزات حساس
این نوع پروفیل در صنایع مختلف مورد استفاده قرار میگیرد.
از مهمترین کاربردها میتوان به موارد زیر اشاره کرد:
- نصب تجهیزات HVAC
- ساپورت لولهکشی صنعتی
- نگهداری سینی کابل
- نصب تابلوهای برق
- رکهای سرور
- تجهیزات پزشکی
- دستگاههای آزمایشگاهی
- تجهیزات مخابراتی
- خطوط تولید صنعتی
انعطافپذیری بالا و قابلیت مونتاژ سریع، استفاده از این پروفیل را در پروژههای مدرن بسیار رایج کرده است.
سناریوی اجرایی
در یک مرکز داده، چندین رک سرور روی سازهای نصب شده بودند که از پروفیلهای سبک و بدون مهاربند ساخته شده بود. هنگام فعالیت همزمان تجهیزات سرمایشی و سرورها، لرزشهای خفیفی به سازه منتقل میشد و در طول زمان برخی اتصالات شل شده بودند.
پس از بررسی، سازه با پروفیل ۴۱×۴۱ با ضخامت بالاتر بازطراحی شد. همچنین مهاربندهای مورب، اتصالات تقویتشده و لرزهگیرهای لاستیکی در محل نصب رکها اجرا شدند. فاصله تکیهگاهها نیز بر اساس محاسبات اصلاح شد.
در نتیجه، میزان ارتعاش منتقلشده به تجهیزات به شکل محسوسی کاهش یافت، پایداری سازه افزایش پیدا کرد و نیاز به تعمیرات دورهای اتصالات به حداقل رسید. این تغییرات علاوه بر حفظ عملکرد تجهیزات حساس، هزینههای نگهداری مجموعه را نیز کاهش داد.
نکات مهم هنگام خرید پروفیل ۴۱×۴۱
پیش از خرید، تنها نباید به ابعاد پروفیل توجه کرد.
بررسی کیفیت ورق، ضخامت واقعی، نوع پوشش گالوانیزه، دقت ابعادی، کیفیت شیارها و سازگاری با اتصالات استاندارد اهمیت زیادی دارد. همچنین انتخاب محصولات تولیدشده مطابق استانداردهای معتبر، عملکرد بهتر و عمر مفید بیشتری را تضمین میکند.
در پروژههای حساس، دریافت مشخصات فنی و بررسی ظرفیت باربری پروفیل پیش از اجرا، از بروز مشکلات آینده جلوگیری خواهد کرد.
پروفیل ۴۱×۴۱ مقاوم در برابر لرزش، مقطعی شیاردار و مستحکم است که با طراحی صحیح، استفاده از مهاربند، اتصالات استاندارد و لرزهگیر مناسب، ارتعاش تجهیزات حساس را کاهش داده و از آسیب به دستگاهها، شل شدن اتصالات و کاهش عمر تجهیزات جلوگیری میکند.
سوالات متداول
آیا پروفیل ۴۱×۴۱ برای تجهیزات حساس مناسب است؟
بله. در صورت انتخاب ضخامت مناسب و اجرای اصولی، این پروفیل گزینهای مناسب برای نگهداری تجهیزات حساس محسوب میشود.
آیا خود پروفیل لرزش را حذف میکند؟
خیر. کاهش لرزش حاصل ترکیب طراحی صحیح، مهاربندی، اتصالات مناسب و استفاده از لرزهگیر است.
بهترین پوشش برای این پروفیل چیست؟
پوشش گالوانیزه گرم یا گالوانیزه باکیفیت، مقاومت بالایی در برابر خوردگی ایجاد میکند.
آیا استفاده از مهاربند ضروری است؟
در بسیاری از پروژههای دارای بار دینامیکی یا تجهیزات حساس، استفاده از مهاربند نقش مهمی در افزایش پایداری سازه دارد.
لرزهگیر لاستیکی بهتر است یا فنری؟
انتخاب نوع لرزهگیر به وزن تجهیزات، فرکانس ارتعاش و شرایط بهرهبرداری بستگی دارد. برای تجهیزات سنگین معمولاً لرزهگیر فنری عملکرد بهتری دارد.
فاصله تکیهگاهها چه تأثیری بر لرزش دارد؟
افزایش بیش از حد فاصله میان تکیهگاهها باعث افزایش خمش و ارتعاش سازه میشود.
آیا پیچهای معمولی برای نصب کافی هستند؟
خیر. استفاده از پیچ و مهرههای استاندارد با گشتاور مناسب، نقش مهمی در جلوگیری از شل شدن اتصالات دارد.
چگونه عمر سیستم نگهدارنده افزایش مییابد؟
بازرسی دورهای، کنترل وضعیت اتصالات، تعویض لرزهگیرهای فرسوده، جلوگیری از خوردگی و رعایت ظرفیت بارگذاری، مهمترین عوامل افزایش عمر سازه هستند.
