در مهندسی تأسیسات مکانیکی و الکتریکی، انتخاب اجزای ساختاری که تداوم عملکرد سیستم را تضمین کنند، اهمیت راهبردی دارد. سوپر فیکس U آلمانی با بهره‌گیری از استانداردهای سخت‌گیرانه DIN، به عنوان ستون فقرات اجرای بدون جوشکاری در پروژه‌های پیشرفته شناخته می‌شود. استفاده از این پروفیل‌های مدولار، علاوه بر ارتقای ضریب اطمینان سازه‌ای، فرآیند نصب را به تجربه‌ای دقیق، مهندسی‌شده و منطبق بر الزامات نوین سال ۲۰۲۶ تبدیل کرده است. هرگاه صحبت از حفظ یکپارچگی پوشش گالوانیزه و کاهش ریسک خوردگی در محیط‌های صنعتی به میان می‌آید، این تجهیزات به دلیل برخورداری از استانداردهای ساختاری، بهترین گزینه برای مهندسان مشاور محسوب می‌شوند.

تعریف دقیق و ضرورت استفاده از استانداردهای DIN در ساپورت‌های مدولار

پروفیل‌های سوپر فیکس U که با عنوان کانال‌های مدولار شناخته می‌شوند، مقاطع فولادی سرد نورد شده‌ای هستند که با هندسه دقیق و تلورانس‌های بسیار پایین تولید می‌گردند. واژه آلمانی در اینجا نه فقط به مبدأ برند، بلکه به پایبندی به استانداردهای سری DIN در فرآیند متالورژی، خم‌کاری و پوشش‌دهی اشاره دارد. در حقیقت، وقتی قطعه‌ای مطابق با این استاندارد بین‌المللی تولید می‌شود، بارهای دینامیکی و استاتیکی را دقیقاً مطابق با برگه محاسباتی تحمل می‌کند.

اهمیت این موضوع زمانی آشکار می‌شود که بدانیم بسیاری از خطاهای ساختاری در پروژه‌های بزرگ به دلیل استفاده از متریال نامرغوب یا مقاطع غیر استاندارد رخ می‌دهد. استفاده از سیستم‌های تایید شده، امکان پیش‌بینی رفتار سازه تحت ارتعاشات دستگاه‌های چیلر، داکت اسپلیت یا فن‌کویل را فراهم می‌آورد. به همین دلیل، در سال‌های اخیر شاهد گذار از روش‌های سنتی و ساخت‌وسازهای کارگاهی به سمت سیستم‌های مونتاژی سریع و قابل اعتماد هستیم.

مزایای فنی سوپر فیکس U با تاییدیه استاندارد

پایداری سیستم‌های تاسیساتی بدون وجود یک استخوان‌بندی مهندسی‌شده، عملاً غیرممکن است. پروفیل‌های سوپر فیکس U آلمانی به واسطه ویژگی‌های فیزیکی متمایز، جایگاه خود را در بازار تثبیت کرده‌اند.

• انطباق دقیق ابعادی: به دلیل رعایت تلورانس‌های DIN، تمامی قطعات جانبی از جمله بست‌ها و مهره‌های فنری به آسانی و بدون نیاز به اصلاح در کانال جای می‌گیرند.
• ظرفیت باربری مشخص: جداول فنی این پروفیل‌ها به مهندسان اجازه می‌دهد تا بدون حدس و گمان، مقطع مناسب را بر اساس طول دهانه و وزن تجهیزات انتخاب کنند.
• مقاومت بالای پوشش گالوانیزه: فرآیند گالوانیزاسیون مطابق استانداردهای آلمان، تضمین‌کننده مقاومت در برابر اکسیداسیون در محیط‌های خورنده است.
• کاهش خطای انسانی: ساختار مدولار این امکان را فراهم می‌کند که حتی تکنسین‌های اجرایی با دانش فنی متوسط نیز بتوانند با رعایت نقشه، سازه‌ای استاندارد احداث کنند.
• قابلیت تغییر و بازآرایی: اتصالات پیچ و مهره‌ای به تیم‌های تعمیر و نگهداری اجازه می‌دهد تا در صورت تغییر چیدمان تجهیزات، سازه را بدون تخریب تغییر دهند.

تحلیل فرآیندی: از انتخاب تا اجرای سیستم‌های ساپورت

اجرای یک سازه ساپورت استاندارد مستلزم طی کردن مراحل دقیق است که از مرحله طراحی آغاز می‌شود. نادیده گرفتن هر یک از این مراحل می‌تواند منجر به ناپایداری سیستم در بلندمدت شود.

۱. محاسبه بار و انتخاب مقطع

ابتدا باید وزن کلی تجهیزات شامل یونیت‌های هواساز، لوله‌های آب یا مبرد و سینی‌های کابل محاسبه شود. سپس بر اساس جداول باربری استاندارد DIN، ضخامت ورق و ابعاد پروفیل U انتخاب می‌گردد. استفاده از پروفیل ضعیف‌تر از حد نیاز، ریسک تغییر شکل ماندگار را به همراه دارد.

۲. طراحی هندسی و نقاط مهار

طراح باید محل قرارگیری انکرها را به دقت مشخص کند. رعایت فواصل مجاز از لبه‌های بتن و استفاده از انکرهای دارای تأییدیه برای اتصالات سازه‌ای، الزامی است. در این مرحله، شبیه‌سازی مسیر لوله‌کشی به منظور جلوگیری از تداخل نیز انجام می‌پذیرد.

۳. برش و آماده‌سازی قطعات

اگرچه این سیستم نیازی به جوشکاری ندارد، اما برش دقیق پروفیل‌ها با اره‌های سرد یا ابزار دقیق برای حفظ پوشش محافظ لبه‌ها ضروری است. پس از برش، لبه‌های باز باید با اسپری‌های گالوانیزه سرد ترمیم شوند تا از خوردگی موضعی جلوگیری شود.

۴. مونتاژ و کنترل گشتاور

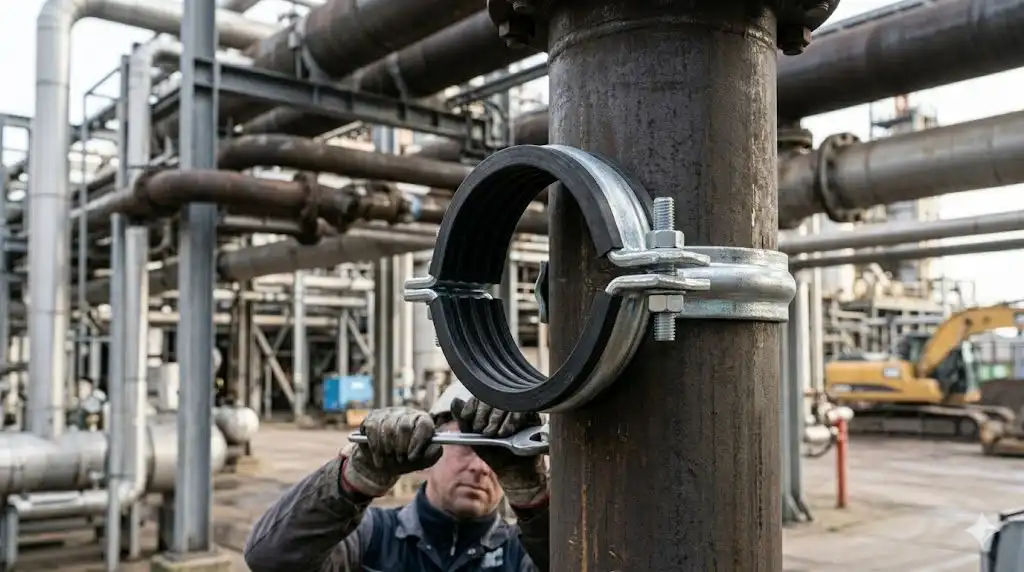

بستن پیچ و مهره‌ها نباید به صورت تصادفی انجام شود. استفاده از آچارهای ترکمتر برای رسیدن به گشتاور پیشنهادی سازنده، تضمین‌کننده پایداری اتصالات در برابر لرزش‌های دستگاه‌های مکانیکی است. پس از اتمام مونتاژ، تراز بودن دقیق سازه با تراز لیزری کنترل می‌شود.

پاسخ به سوالات کلیدی

چرا استاندارد DIN در پروفیل‌های سوپر فیکس U اهمیت دارد؟

این استاندارد تضمین‌کننده کیفیت فولاد، دقت ابعادی، ظرفیت باربری واقعی و دوام پوشش گالوانیزه است که ایمنی و طول عمر سازه تأسیساتی را تضمین می‌کند.

آیا سوپر فیکس U آلمانی در شرایط لرزه‌ای عملکرد خوبی دارد؟

بله، سیستم‌های مدولار منطبق بر استانداردهای آلمان به دلیل انعطاف‌پذیری سازه‌ای و اتصالات مهندسی‌شده، عملکرد بسیار بهتری در برابر ارتعاشات نسبت به سازه‌های جوشی صلب دارند.

اصلی‌ترین عامل شکست سازه‌های بدون جوش چیست؟

عدم انتخاب صحیح ضخامت پروفیل، استفاده از انکرهای نامناسب برای بستر نصب و عدم رعایت گشتاور استاندارد در بستن اتصالات، از عوامل اصلی خرابی محسوب می‌شوند.

خطاهای رایج در پروژه‌های اجرایی و راهکارهای اصلاحی

بسیاری از تکنسین‌ها علی‌رغم استفاده از متریال با کیفیت، به دلیل برخی عادت‌های اجرایی نادرست دچار چالش می‌شوند. آگاهی از این خطاها، کیفیت نهایی پروژه را متحول می‌کند.

• استفاده از پیچ و مهره‌های غیراستاندارد: استفاده از اتصالاتی که مقاومت کششی آن‌ها با استاندارد پروفیل همخوانی ندارد، کل سازه را ضعیف می‌کند. همیشه از اتصالات تایید شده استفاده کنید.
• سوراخ‌کاری غیراستاندارد: ایجاد سوراخ‌های اضافی در پروفیل، مقطع را ضعیف کرده و تمرکز تنش ایجاد می‌کند. برای تغییرات، حتماً از اتصالات کمکی استفاده کنید.
• عدم توجه به انبساط حرارتی: در دهانه‌های طولانی، سازه نیاز به درز انبساط دارد. نادیده گرفتن این مورد در سازه‌های صلب پیچ و مهره‌ای می‌تواند باعث کمانش پروفیل شود.
• خوردگی گالوانیک: تماس مستقیم فلزات غیرهم‌جنس (مانند استیل ضدزنگ و پروفیل گالوانیزه) باعث خوردگی سریع می‌شود. استفاده از واشرهای عایق الکتریکی الزامی است.

راهکارهای نوین جهت ارتقای پایداری (Trend 2026)

در سال ۲۰۲۶، تمرکز بر هوشمندسازی و پایداری سازه‌ها، تغییراتی در روش‌های اجرا ایجاد کرده است. استفاده از نرم‌افزارهای طراحی دقیق سازه، امکان مدل‌سازی رفتار پروفیل‌های سوپر فیکس U را تحت بارهای نامتقارن فراهم کرده است.

1. استفاده از اتصالات لرزه‌گیر پیش‌ساخته: این قطعات به راحتی در سیستم‌های U نصب شده و ارتعاشات دستگاه‌های سنگین را کاملاً جذب می‌کنند.
2. بهره‌گیری از پوشش‌های نانو: در محیط‌های بسیار خورنده، از پروفیل‌های با پوشش‌های نانو-کامپوزیت جدید استفاده می‌شود که طول عمر سیستم را چندین برابر افزایش داده است.
3. مدل‌سازی BIM: اجرای ساپورت‌ها در فضای مدل‌سازی اطلاعات ساختمان (BIM) از قبل انجام می‌شود تا هرگونه تداخل با مسیرهای الکتریکال یا معماری شناسایی شود.
4. سیستم‌های پایش سلامت سازه: سنسورهای مینیاتوری در نقاط حساس سازه نصب می‌شوند تا در صورت شل شدن پیچ‌ها یا تغییر شکل غیرمجاز، به تیم نگهداری هشدار ارسال شود.

نمونه موردی: اجرای تأسیسات در یک مرکز داده (Data Center)

در یک پروژه اخیر مرکز داده، حساسیت بالای تجهیزات به لرزش و نیاز به پایداری صد درصدی، تیم مهندسی را ملزم به استفاده از سوپر فیکس U با گرید DIN نمود. با استفاده از این سیستم، سازه ساپورت فن‌کویل‌های حساس در ارتفاع ۴ متری سقف نصب شد. به دلیل رعایت دقیق محاسبات باربری بر اساس استاندارد آلمان، حتی کوچکترین لرزشی به سقف اصلی منتقل نشد و پس از گذشت یک سال، هیچ‌گونه کاهش گشتاوری در اتصالات گزارش نگردید. این نمونه نشان داد که کیفیت متریال در کنار روش اجرای استاندارد، هزینه‌های نگهداری را به نزدیک صفر می‌رساند.

نکات اجرایی برای ناظران و مدیران پروژه

مدیران اجرایی باید فراتر از خرید متریال، بر فرآیندها نظارت داشته باشند. همیشه گواهینامه‌های کیفیت (Mill Test Certificate) پروفیل‌ها را پیش از ورود به کارگاه بررسی کنید. تست‌های کششی دوره‌ای بر روی انکرها، می‌تواند اعتماد کارفرما را به سیستم نصب بدون جوش دوچندان کند. همچنین، آموزش مداوم تیم نصب بر اساس دستورالعمل‌های فنی به‌روزرسانی شده توسط برندهای معتبر، تنها راه جلوگیری از دوباره‌کاری است.

FAQ | سوالات متداول

۱. آیا می‌توان پروفیل‌های U غیر آلمانی را با متعلقات آلمانی ترکیب کرد؟

ترکیب برندها اگرچه ممکن است از نظر ابعادی منطبق باشد، اما به دلیل تفاوت در آلیاژ و تلورانس، گواهی استاندارد کل سیستم را باطل می‌کند. توصیه می‌شود همواره از قطعات یک برند استفاده شود.

۲. طول عمر مفید این سیستم‌ها در محیط‌های صنعتی چقدر است؟

در صورت نصب صحیح و عدم آسیب به پوشش محافظ، این سیستم‌ها مطابق با استاندارد DIN می‌توانند بیش از ۲۵ سال بدون نیاز به تعمیرات اساسی عمر کنند.

۳. آیا سوپر فیکس U برای محیط‌های دارای رطوبت بالا مناسب است؟

بله، به شرطی که گرید گالوانیزه (معمولاً گالوانیزه گرم یا همان HDG) مطابق با استاندارد انتخاب شود.

۴. چه زمانی باید از دوبل کردن پروفیل استفاده کرد؟

هنگامی که طول دهانه ساپورت از حد مجاز جدول فنی عبور کند یا بار متمرکز تجهیزات از ظرفیت تک پروفیل بیشتر باشد.

۵. آیا ابزار خاصی برای نصب نیاز است؟

علاوه بر ابزار عمومی، آچار ترکمتر برای سفت کردن دقیق مهره‌ها و دستگاه سوراخ‌کاری بتن با دقت بالا از ضروریات کار است.

۶. تفاوت سیستم پیچ و مهره‌ای با جوشکاری در سرعت اجرا چیست؟

روش پیچ و مهره‌ای به دلیل حذف عملیات آماده‌سازی، جوشکاری، رنگ‌آمیزی ترمیمی و تست‌های غیرمخرب جوش، حداقل ۳۰ تا ۴۰ درصد سریع‌تر از روش‌های سنتی است.
