در سیستمهای انتقال سیالات تحت فشار، پایداری و ایمنی لولهها به اندازه کیفیت خود لولهها اهمیت دارد. هرگونه ضعف در سیستم نگهدارنده میتواند باعث ایجاد ارتعاش، تغییر شکل، افزایش تنش و حتی آسیبهای جدی به خطوط انتقال شود. به همین دلیل، انتخاب تجهیزات مناسب برای نصب ساپورت لولههای فشار قوی یکی از مهمترین مراحل طراحی و اجرای تأسیسات صنعتی محسوب میشود.
سوپر فیکس U یکی از پرکاربردترین مقاطع در اجرای سیستمهای ساپورت لوله است که به دلیل استحکام مناسب، قابلیت تنظیم، نصب سریع و سازگاری با انواع تجهیزات نگهدارنده، در صنایع نفت، گاز، پتروشیمی، نیروگاهها، کارخانهها و تأسیسات ساختمانی کاربرد گستردهای دارد.
انتخاب صحیح این پروفیل علاوه بر افزایش ایمنی، باعث کاهش هزینههای نگهداری، تسهیل عملیات نصب و افزایش عمر مفید تجهیزات خواهد شد. آشنایی با ویژگیهای فنی، استانداردهای طراحی و روش اجرای سوپر فیکس U به مهندسان و مجریان کمک میکند تا سیستمی پایدار و مطمئن برای لولههای فشار قوی ایجاد کنند.

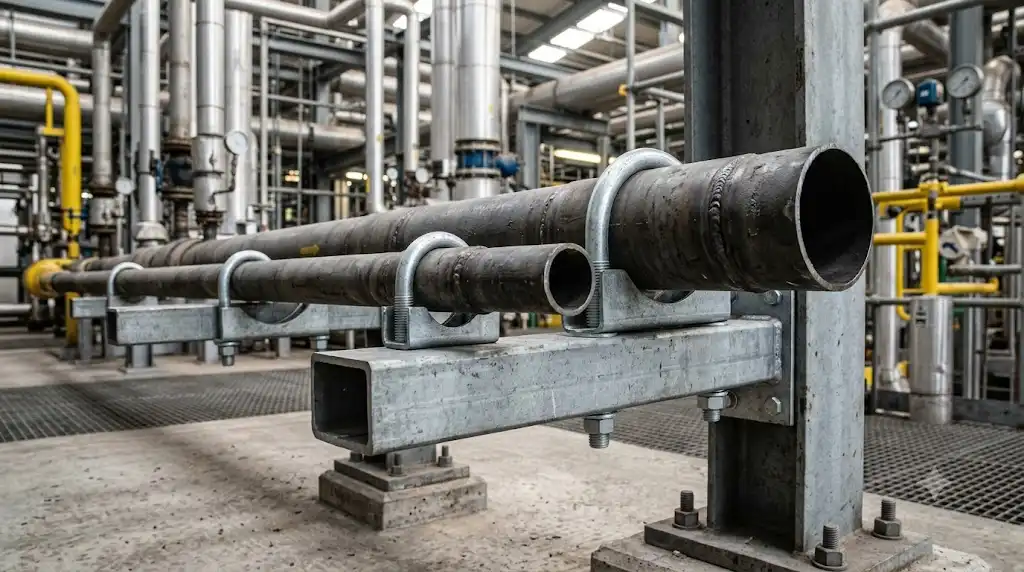

سوپر فیکس U چه کاربردی در نصب ساپورت لولههای فشار قوی دارد؟
سوپر فیکس U یکی از اجزای اصلی سیستمهای ساپورت لوله است که برای نصب، مهار و توزیع بار لولههای فشار قوی استفاده میشود. این پروفیل با ایجاد استحکام مناسب، کاهش ارتعاش، امکان تنظیم آسان و مقاومت بالا در برابر بارهای مکانیکی، نقش مهمی در افزایش ایمنی و دوام خطوط انتقال سیالات ایفا میکند.
سوپر فیکس U چیست؟
سوپر فیکس U نوعی پروفیل فلزی مهندسیشده است که برای ساخت انواع ساپورت، براکت، فریم و سیستمهای نگهدارنده مورد استفاده قرار میگیرد. طراحی این مقطع به گونهای است که امکان نصب انواع پیچ، مهره، بست و تجهیزات جانبی را بدون نیاز به عملیات پیچیده فراهم میکند.
این محصول معمولاً از فولاد گالوانیزه، فولاد با پوشش ضدخوردگی یا آلومینیوم تولید میشود و بسته به نوع پروژه، ابعاد و ضخامت متفاوتی دارد.
اهمیت ساپورت در خطوط لوله فشار قوی
لولههای فشار قوی تنها وظیفه انتقال سیال را بر عهده ندارند، بلکه باید بارهای مختلفی را نیز تحمل کنند.
مهمترین نیروهای وارد بر این خطوط عبارتاند از:
- وزن لوله
- وزن سیال
- فشار داخلی
- ارتعاش تجهیزات
- انبساط و انقباض حرارتی
- نیروهای ناشی از زلزله
- بار باد در مسیرهای روباز
در صورت انتخاب نامناسب سیستم ساپورت، این نیروها میتوانند باعث تغییر شکل، نشتی یا شکست اتصالات شوند.
چرا از سوپر فیکس U استفاده میشود؟
سوپر فیکس U به دلیل طراحی استاندارد، امکان ایجاد سیستمهای نگهدارنده مقاوم و قابل تنظیم را فراهم میکند.
مهمترین مزایای آن عبارتاند از:
- استحکام مکانیکی بالا
- نصب سریع
- قابلیت تنظیم ارتفاع
- انعطاف در طراحی
- امکان توسعه سیستم
- کاهش زمان اجرا
- سازگاری با انواع بست و اتصالات
همین ویژگیها باعث شده است که این پروفیل در بسیاری از پروژههای صنعتی جایگزین روشهای سنتی شود.

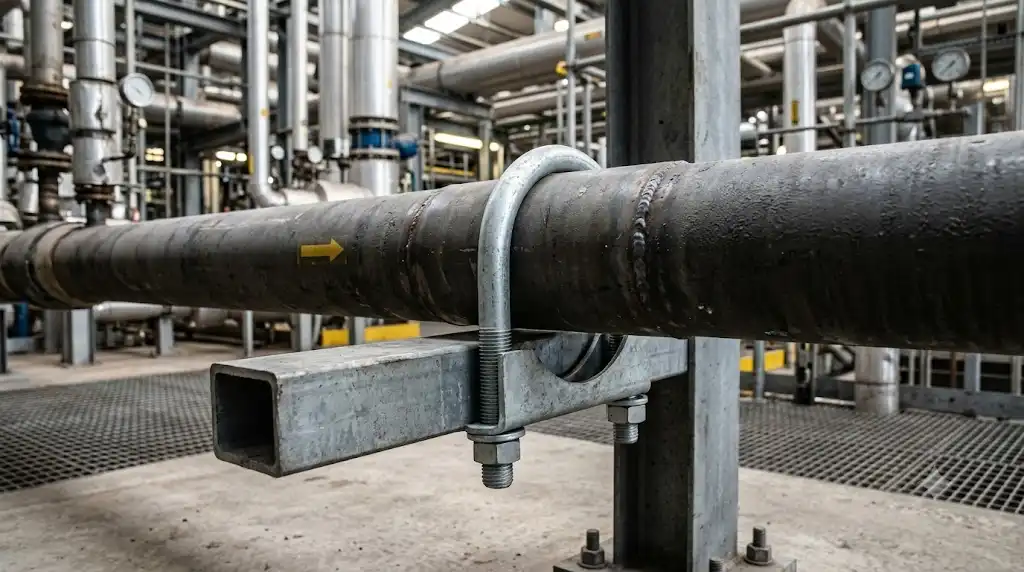

اجزای سیستم ساپورت با سوپر فیکس U
یک سیستم استاندارد معمولاً از اجزای زیر تشکیل میشود:
- سوپر فیکس U
- بست لوله
- مهره کانالی
- پیچ و مهره
- صفحه اتصال
- براکت
- انکر بولت
- پایه نگهدارنده
هماهنگی این قطعات موجب انتقال صحیح بار و افزایش پایداری مجموعه خواهد شد.
کاربردهای سوپر فیکس U در صنایع مختلف
کاربرد این پروفیل تنها به تأسیسات ساختمانی محدود نمیشود.
از مهمترین حوزههای استفاده میتوان به موارد زیر اشاره کرد:
صنایع نفت و گاز
برای نصب خطوط انتقال سیالات با فشار بالا، خطوط فرآیندی و تجهیزات پالایشگاهی.
پتروشیمی
در سیستمهای لولهکشی فرآیندی، خطوط بخار و انتقال مواد شیمیایی.
نیروگاهها
برای ساپورت لولههای بخار، آب تغذیه و سیستمهای خنککننده.
صنایع غذایی و دارویی
در خطوط انتقال سیالات بهداشتی که نیاز به نصب دقیق و مطمئن دارند.
ساختمانهای صنعتی
برای اجرای تأسیسات مکانیکی، لولههای آتشنشانی، سیستمهای سرمایش و گرمایش و شبکههای تأسیساتی.
ویژگیهای فنی سوپر فیکس U
یک سوپر فیکس استاندارد باید ویژگیهای زیر را داشته باشد:
- مقاومت کششی مناسب
- مقاومت خمشی بالا
- تحمل بارهای استاتیکی و دینامیکی
- مقاومت در برابر خوردگی
- دقت ابعادی
- قابلیت نصب تجهیزات جانبی
- کیفیت مناسب پوشش گالوانیزه
این ویژگیها باعث افزایش طول عمر سیستم ساپورت و کاهش هزینههای تعمیرات میشوند.
نقش سوپر فیکس U در کاهش ارتعاش
ارتعاش یکی از مهمترین عوامل کاهش عمر لولهها و اتصالات است.
استفاده از سوپر فیکس U همراه با بستهای مناسب، موجب توزیع بهتر بار، کاهش حرکتهای ناخواسته و کنترل ارتعاشات ناشی از عملکرد پمپها، کمپرسورها و جریان سیال میشود.
در نتیجه، احتمال شل شدن اتصالات، ایجاد ترکهای خستگی و آسیب به تجهیزات به میزان قابل توجهی کاهش پیدا میکند.
استانداردهای مرتبط با طراحی و نصب ساپورت لولههای فشار قوی
اجرای سیستم ساپورت بدون رعایت استانداردهای مهندسی میتواند ایمنی کل شبکه لولهکشی را تحت تأثیر قرار دهد. به همین دلیل، انتخاب سوپر فیکس U باید بر اساس الزامات طراحی، نوع سیال، فشار کاری و شرایط محیطی انجام شود.
مهمترین استانداردهای مورد استفاده عبارتاند از:
ASME B31.1
این استاندارد الزامات طراحی، نصب و نگهداری سیستمهای لولهکشی نیروگاهی را مشخص میکند و یکی از مراجع اصلی برای انتخاب ساپورتهای لوله محسوب میشود.
ASME B31.3
برای خطوط لوله فرآیندی در صنایع نفت، گاز، پتروشیمی و صنایع شیمیایی کاربرد دارد و معیارهای طراحی ساپورت را نیز پوشش میدهد.
MSS SP-58
مشخصات فنی انواع ساپورتها، بستها و تجهیزات نگهدارنده لوله در این استاندارد ارائه شده است.
MSS SP-69
این استاندارد راهنمای انتخاب و کاربرد انواع ساپورت لوله را بیان میکند و در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرد.
ASTM A653
در صورتی که سوپر فیکس U از ورق گالوانیزه تولید شده باشد، کیفیت پوشش و خواص مکانیکی آن باید با این استاندارد مطابقت داشته باشد.
ISO 1461
برای قطعات گالوانیزه گرم، این استاندارد الزامات مربوط به کیفیت پوشش ضدخوردگی را تعیین میکند.
رعایت این استانداردها موجب افزایش ایمنی، کاهش هزینههای تعمیرات و افزایش طول عمر سیستم خواهد شد.
نحوه انتخاب سوپر فیکس U برای لولههای فشار قوی
انتخاب این مقطع نباید تنها بر اساس ابعاد ظاهری انجام شود. عوامل متعددی در تعیین مشخصات مناسب آن نقش دارند.
قطر و وزن لوله
هرچه قطر لوله و وزن سیال بیشتر باشد، ظرفیت باربری سوپر فیکس نیز باید افزایش یابد.
فاصله بین ساپورتها
افزایش فاصله میان نقاط نگهدارنده، تنش خمشی بیشتری ایجاد میکند و ممکن است به استفاده از پروفیل ضخیمتر نیاز باشد.
شرایط محیطی
در محیطهای مرطوب، خورنده یا ساحلی، استفاده از سوپر فیکس با پوشش گالوانیزه گرم یا فولاد ضدزنگ توصیه میشود.
نوع بارگذاری
بارهای استاتیکی، دینامیکی، لرزهای و حرارتی باید در طراحی لحاظ شوند تا سیستم عملکرد مطمئنی داشته باشد.
قابلیت توسعه
در بسیاری از پروژههای صنعتی، امکان اضافه شدن خطوط جدید در آینده وجود دارد. انتخاب سیستمی که قابلیت توسعه داشته باشد، هزینههای بعدی را کاهش میدهد.
مراحل نصب سوپر فیکس U
اجرای صحیح این قطعه تأثیر مستقیمی بر عملکرد سیستم نگهدارنده دارد.
مرحله اول؛ بررسی نقشههای اجرایی
پیش از شروع نصب، محل دقیق ساپورتها، نوع بستها و فاصله میان تکیهگاهها باید با نقشههای مهندسی مطابقت داده شود.
مرحله دوم؛ نصب انکر بولت
انکر بولتها باید با دقت بالا و مطابق ظرفیت باربری موردنیاز اجرا شوند تا انتقال بار به سازه بهدرستی انجام شود.

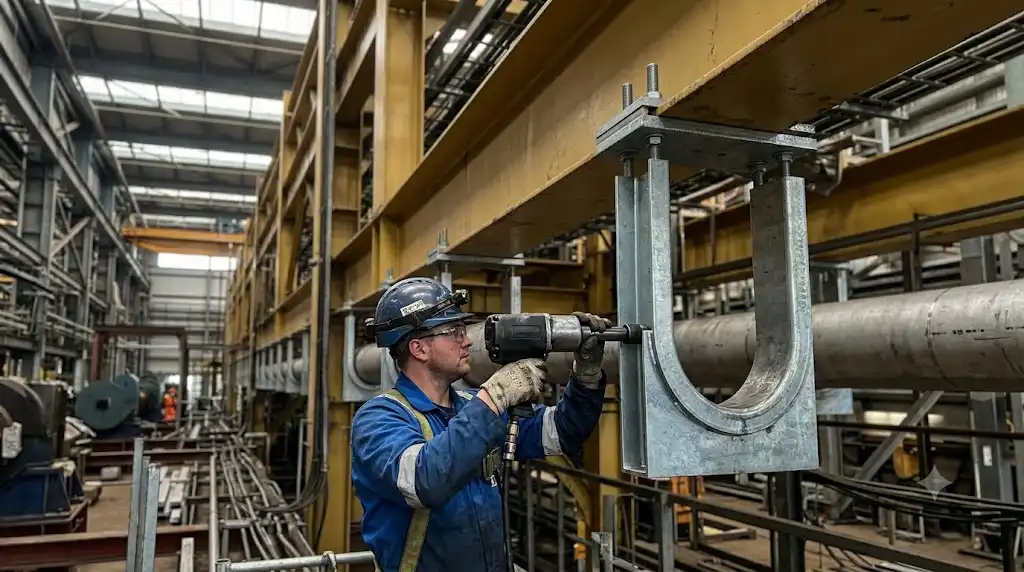

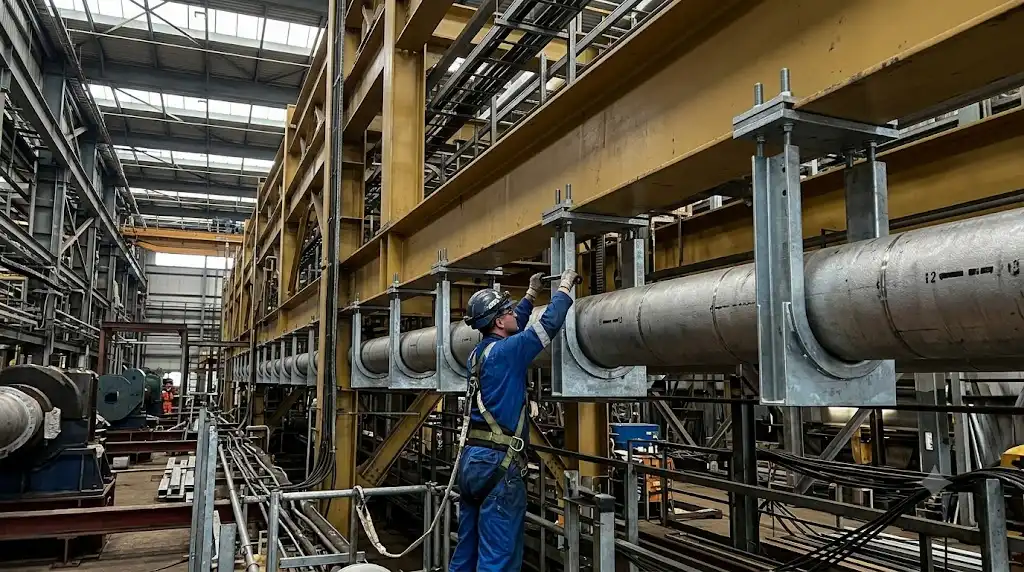

مرحله سوم؛ نصب سوپر فیکس U
پروفیل روی پایه یا براکت نصب شده و تراز بودن آن بررسی میشود. هرگونه انحراف میتواند باعث توزیع نامناسب بار شود.

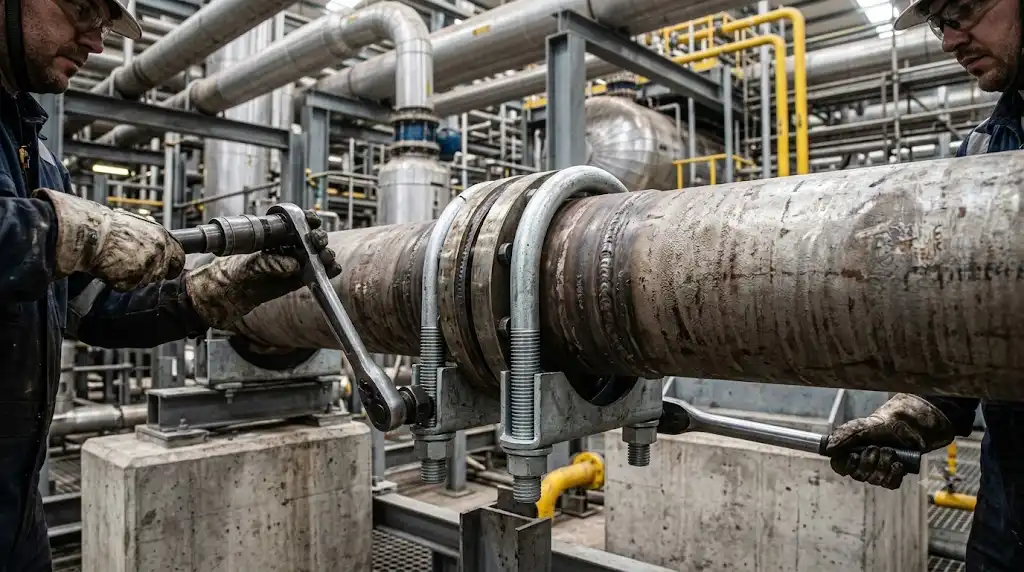

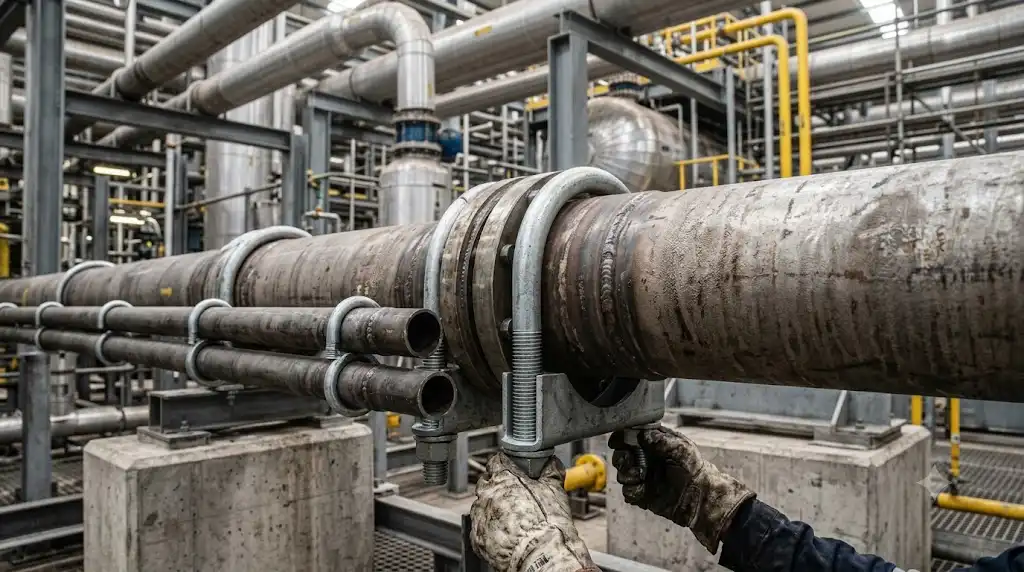

مرحله چهارم؛ نصب بست لوله
پس از قرارگیری لوله، بستها با گشتاور مناسب بسته میشوند. اعمال نیروی بیش از حد یا کمتر از مقدار توصیهشده ممکن است به لوله یا اتصالات آسیب برساند.
مرحله پنجم؛ کنترل نهایی
در پایان، همراستایی لوله، استحکام اتصالات، فاصله ساپورتها و عملکرد کلی سیستم بررسی و تأیید میشود.
خطاهای رایج در اجرای ساپورت لوله
برخی اشتباهات در زمان طراحی یا نصب میتوانند باعث کاهش عمر مفید سیستم شوند.
رایجترین این خطاها عبارتاند از:
- انتخاب پروفیل با ظرفیت باربری نامناسب
- افزایش بیش از حد فاصله بین ساپورتها
- استفاده از پیچ و مهره غیراستاندارد
- بیتوجهی به انبساط و انقباض حرارتی
- نصب غیراصولی انکر بولتها
- استفاده از پوشش ضدخوردگی نامناسب در محیطهای خورنده
- عدم بررسی گشتاور پیچها پس از نصب
پرهیز از این اشتباهات موجب افزایش ایمنی و کاهش هزینههای تعمیر و نگهداری خواهد شد.
راهکارهای کاربردی برای افزایش دوام سیستم ساپورت
۱. محاسبات بارگذاری را دقیق انجام دهید
تمام بارهای وارد بر لوله شامل وزن، فشار، ارتعاش و نیروهای محیطی باید پیش از انتخاب سوپر فیکس محاسبه شوند.
۲. از متریال استاندارد استفاده کنید
انتخاب پروفیل، بست و اتصالات با کیفیت بالا، عملکرد سیستم را در بلندمدت تضمین میکند.
۳. پوشش ضدخوردگی مناسب را انتخاب کنید
در محیطهای خورنده، استفاده از گالوانیزه گرم یا فولاد ضدزنگ عمر مفید تجهیزات را بهطور محسوسی افزایش میدهد.
۴. بازرسی دورهای انجام دهید
کنترل منظم پیچها، بستها و وضعیت پوشش محافظ از بروز خرابیهای ناگهانی جلوگیری میکند.
۵. امکان حرکت حرارتی را در نظر بگیرید
در خطوط انتقال سیالات داغ، استفاده از ساپورتهای مناسب برای جبران انبساط و انقباض حرارتی ضروری است.
سناریوی اجرایی
فرض کنید یک واحد پتروشیمی در حال اجرای خط انتقال بخار با فشار بالا است. مهندسان پروژه پس از محاسبه بارهای استاتیکی، دینامیکی و حرارتی، تصمیم میگیرند از سوپر فیکس U گالوانیزه گرم به همراه بستهای مقاوم در برابر خوردگی استفاده کنند.
فاصله ساپورتها بر اساس استانداردهای طراحی تعیین میشود و برای نقاطی که انبساط حرارتی بیشتری دارند، ساپورتهای لغزشی نیز در نظر گرفته میشود. پس از نصب، تمامی اتصالات از نظر گشتاور، تراز و همراستایی کنترل میشوند.
نتیجه این طراحی، کاهش ارتعاش، جلوگیری از تغییر شکل لولهها، افزایش ایمنی و کاهش هزینههای تعمیرات در طول دوره بهرهبرداری خواهد بود.
مزایای استفاده از سوپر فیکس U در سیستمهای ساپورت لوله
استفاده از سوپر فیکس U تنها به افزایش استحکام محدود نمیشود، بلکه مزایای متعددی در مراحل طراحی، اجرا و بهرهبرداری ایجاد میکند. ساختار مدولار این پروفیل باعث میشود تغییرات آینده در شبکه لولهکشی با صرف زمان و هزینه کمتر انجام شود. همچنین، نصب بدون نیاز به عملیات گسترده جوشکاری، سرعت اجرای پروژه را افزایش داده و احتمال بروز خطاهای اجرایی را کاهش میدهد.
از سوی دیگر، توزیع یکنواخت بار روی نقاط نگهدارنده موجب کاهش تنشهای موضعی و افزایش عمر مفید لولهها و اتصالات میشود. این ویژگی در خطوط انتقال سیالات تحت فشار که ایمنی اهمیت بالایی دارد، یک مزیت مهم محسوب میشود.
جمعبندی
سوپر فیکس U یکی از اجزای کلیدی در اجرای سیستمهای ساپورت لولههای فشار قوی است و نقش مهمی در افزایش ایمنی، پایداری و دوام شبکههای لولهکشی ایفا میکند. این پروفیل با فراهم کردن بستری مقاوم برای نصب بستها و تجهیزات نگهدارنده، بارهای استاتیکی، دینامیکی و حرارتی را بهصورت مؤثر به سازه منتقل میکند و از ایجاد تغییر شکل یا آسیب به خطوط لوله جلوگیری میکند.
انتخاب صحیح ابعاد، ضخامت، جنس و نوع پوشش سوپر فیکس U باید بر اساس محاسبات مهندسی، شرایط محیطی و استانداردهای معتبر انجام شود. همچنین، اجرای اصولی، استفاده از اتصالات استاندارد و انجام بازرسیهای دورهای، عمر مفید سیستم را افزایش داده و هزینههای تعمیر و نگهداری را کاهش میدهد. رعایت این اصول در صنایع نفت، گاز، پتروشیمی، نیروگاهها و تأسیسات صنعتی، عملکردی مطمئن و پایدار برای خطوط انتقال سیالات فراهم خواهد کرد.
سوالات متداول
۱. سوپر فیکس U چه کاربردی در ساپورت لولههای فشار قوی دارد؟
این پروفیل برای نگهداری، تثبیت و انتقال بار لولههای فشار قوی به سازه استفاده میشود و نقش مهمی در کاهش ارتعاش و افزایش ایمنی دارد.
۲. بهترین جنس سوپر فیکس U برای محیطهای خورنده چیست؟
در محیطهای مرطوب و خورنده، سوپر فیکس گالوانیزه گرم یا فولاد ضدزنگ به دلیل مقاومت بیشتر در برابر خوردگی انتخاب مناسبتری هستند.
۳. آیا سوپر فیکس U جایگزین روشهای سنتی نصب ساپورت شده است؟
در بسیاری از پروژههای جدید، به دلیل سرعت نصب، قابلیت تنظیم و انعطافپذیری بالا، این سیستم جایگزین بسیاری از روشهای سنتی شده است.
۴. فاصله بین ساپورتهای لوله چگونه تعیین میشود؟
این فاصله بر اساس قطر لوله، وزن سیال، فشار کاری، جنس لوله، دمای سیال و الزامات استانداردهای طراحی محاسبه میشود.
۵. آیا سوپر فیکس U برای لولههای بخار نیز مناسب است؟
بله. در صورت انتخاب ابعاد و ضخامت مناسب و در نظر گرفتن انبساط حرارتی، این پروفیل در خطوط بخار نیز کاربرد گستردهای دارد.
۶. مهمترین استانداردهای طراحی ساپورت لوله کداماند؟
استانداردهای ASME B31.1، ASME B31.3، MSS SP-58، MSS SP-69 و ISO 1461 از مهمترین مراجع در طراحی و اجرای سیستمهای ساپورت لوله هستند.
۷. چگونه میتوان عمر سیستم ساپورت را افزایش داد؟
انتخاب متریال استاندارد، اجرای صحیح، استفاده از پوشش ضدخوردگی مناسب، رعایت فواصل طراحیشده و انجام بازرسیهای دورهای، مهمترین عوامل افزایش عمر مفید سیستم هستند.
