مقدمه
عملکرد صحیح کولرهای گازی تنها به کیفیت کمپرسور، کندانسور یا اواپراتور وابسته نیست؛ بلکه کیفیت عایقکاری خطوط فریون نیز نقش تعیینکنندهای در راندمان سیستم ایفا میکند. هرگونه اتلاف حرارتی در مسیر لولههای مسی میتواند باعث افزایش مصرف انرژی، کاهش ظرفیت سرمایش و حتی آسیب به تجهیزات شود.
از میان انواع عایقهای مورد استفاده در تأسیسات سرمایشی، عایق الاستومری لولهای به دلیل ساختار سلول بسته، مقاومت بالا در برابر بخار آب و نصب آسان، به گزینهای استاندارد برای عایقکاری لولههای مسی کولر گازی تبدیل شده است. ضخامتهای ۹ و ۱۳ میلیمتر نیز پرکاربردترین گزینهها برای خطوط فریون در پروژههای مسکونی، اداری و تجاری محسوب میشوند.
انتخاب ضخامت مناسب، رعایت اصول نصب و استفاده از محصولات استاندارد میتواند به شکل محسوسی از اتلاف انرژی جلوگیری کرده و عمر مفید سیستم تهویه مطبوع را افزایش دهد.

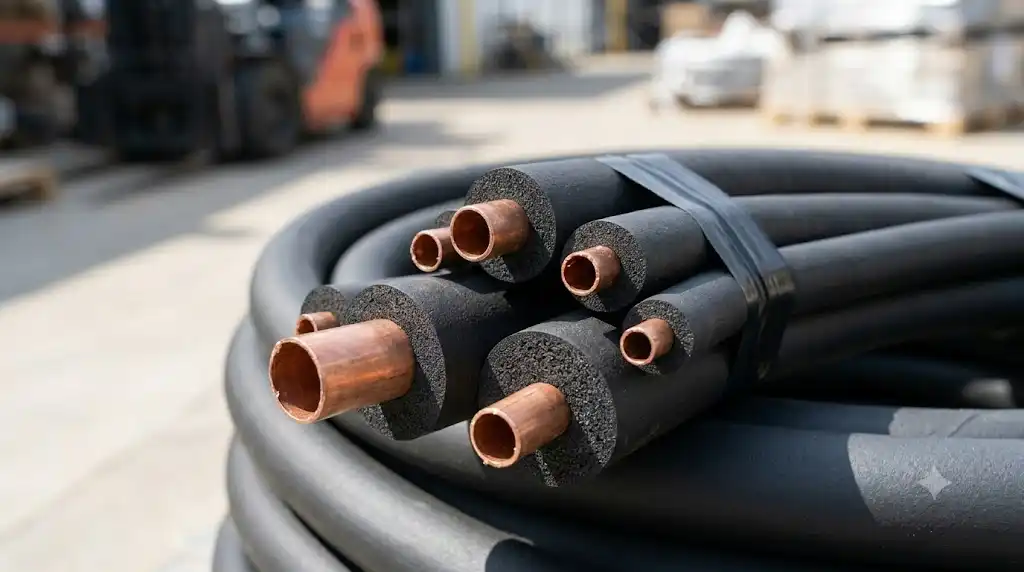

عایق الاستومری لولهای چیست؟
عایق الاستومری لولهای نوعی عایق حرارتی و برودتی انعطافپذیر است که از فوم الاستومری با ساختار سلول بسته تولید میشود. این ساختار مانع نفوذ رطوبت، بخار آب و هوای محیط به داخل عایق شده و از ایجاد تعریق روی لوله جلوگیری میکند.
در سیستمهای کولر گازی و اسپلیت، لولههای مسی وظیفه انتقال گاز مبرد یا فریون را بر عهده دارند. اختلاف دمای زیاد میان مبرد و محیط اطراف باعث میشود این لولهها نیازمند عایقکاری دقیق باشند تا انرژی سرمایشی هدر نرود.
ویژگیهای اصلی عایق الاستومری لولهای
- ضریب هدایت حرارتی پایین
- مقاومت بالا در برابر رطوبت
- انعطافپذیری مناسب
- نصب سریع و آسان
- جلوگیری از تشکیل شبنم
- مقاومت در برابر قارچ و کپک
- طول عمر بالا
- عدم نیاز به پوشش بخاربند جداگانه
بهترین عایق برای لوله مسی و فریون کولر گازی، عایق الاستومری لولهای با ضخامت ۹ یا ۱۳ میلیمتر است. این عایق به دلیل ساختار سلول بسته از اتلاف انرژی، تعریق لوله و نفوذ رطوبت جلوگیری کرده و موجب افزایش راندمان سیستم تهویه مطبوع میشود. انتخاب بین ضخامت ۹ و ۱۳ میلیمتر به شرایط آبوهوایی، محل نصب و طول مسیر لولهکشی بستگی دارد.
چرا عایقکاری لولههای فریون اهمیت دارد؟
گاز مبرد در مسیر رفت و برگشت میان یونیت داخلی و خارجی کولر گازی در گردش است. هنگامی که لولهها بدون عایق یا با عایق نامناسب اجرا شوند، تبادل حرارتی ناخواسته رخ میدهد.
نتیجه این اتفاق میتواند شامل موارد زیر باشد:
- افزایش مصرف برق
- کاهش بازده سرمایشی
- افزایش زمان کارکرد کمپرسور
- تشکیل قطرات آب روی لوله
- آسیب به سقف کاذب و دیوارها
- کاهش عمر تجهیزات تهویه
از طرفی، در مناطق گرم و مرطوب، خطر ایجاد تعریق و چکه آب بهمراتب بیشتر است. به همین دلیل استانداردهای طراحی تأسیسات سرمایشی بر استفاده از عایق مناسب تأکید ویژه دارند.
ضخامت ۹ میلیمتر یا ۱۳ میلیمتر؟ کدام بهتر است؟
انتخاب ضخامت مناسب یکی از مهمترین تصمیمات در عایقکاری خطوط فریون محسوب میشود.

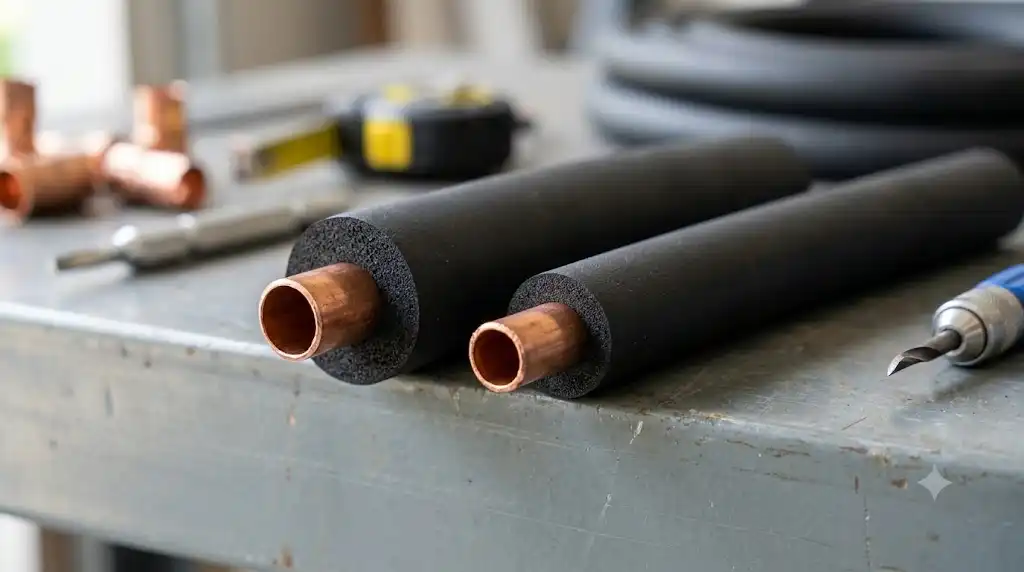

عایق الاستومری ۹ میلیمتری
ضخامت ۹ میلیمتر معمولاً در شرایط زیر کاربرد دارد:
- ساختمانهای مسکونی
- مناطق با رطوبت متوسط
- مسیرهای کوتاه لولهکشی
- نصب روکار در فضاهای داخلی
- پروژههایی با محدودیت فضا
مزایای آن عبارتاند از:
- قیمت اقتصادیتر
- نصب آسانتر
- اشغال فضای کمتر
- وزن پایین
عایق الاستومری ۱۳ میلیمتری
در پروژههایی که شرایط سختتری دارند، ضخامت ۱۳ میلیمتر انتخاب مناسبتری است.
کاربردهای رایج:
- مناطق گرم و مرطوب
- خطوط طولانی فریون
- پروژههای تجاری و اداری
- تأسیسات صنعتی
- مسیرهای عبوری از فضای باز
مزایای این ضخامت:
- کاهش بیشتر اتلاف انرژی
- جلوگیری بهتر از تعریق
- مقاومت حرارتی بالاتر
- افزایش راندمان سیستم
مقایسه ضخامت ۹ و ۱۳ میلیمتر
| ویژگی | ۹ میلیمتر | ۱۳ میلیمتر |
|---|---|---|
| مقاومت حرارتی | خوب | بسیار خوب |
| کنترل تعریق | مناسب | عالی |
| قیمت | اقتصادیتر | بالاتر |
| کاربرد عمومی | مسکونی | تجاری و صنعتی |
| شرایط اقلیمی سخت | متوسط | بسیار مناسب |

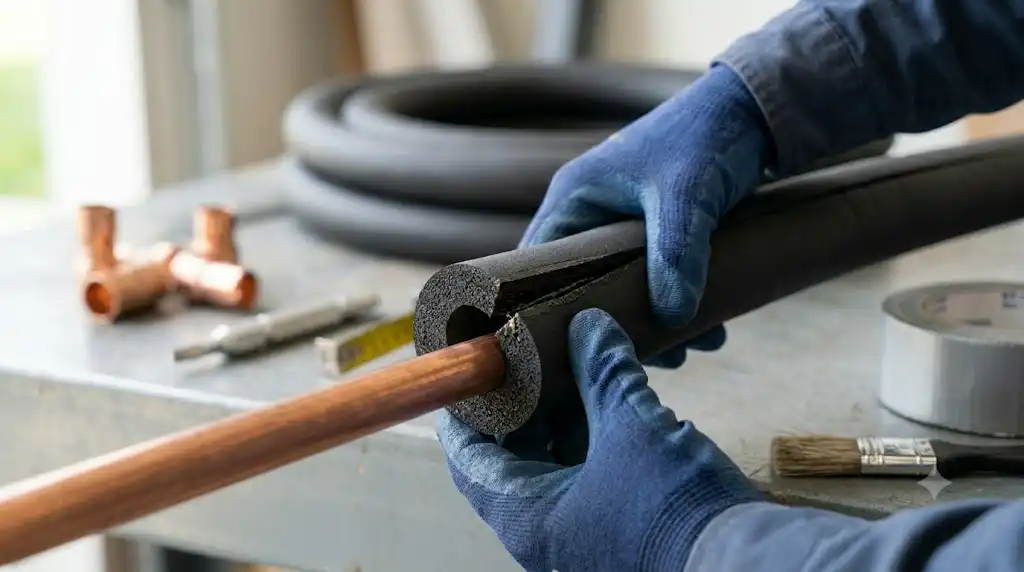

ساختار سلول بسته چه مزیتی ایجاد میکند؟
برخلاف برخی عایقهای سنتی، فوم الاستومری دارای میلیونها سلول مستقل و بسته است. این ساختار از ورود بخار آب به داخل عایق جلوگیری میکند.
زمانی که بخار آب وارد عایق شود، ضریب انتقال حرارت افزایش یافته و عملکرد عایق کاهش مییابد. به همین دلیل عایقهای سلول باز در خطوط فریون عملکرد مطلوبی ندارند.
ساختار سلول بسته موجب میشود:
- جذب آب نزدیک به صفر باشد.
- عملکرد حرارتی در طول زمان حفظ شود.
- خوردگی زیر عایق کاهش یابد.
- هزینههای نگهداری کاهش پیدا کند.
استانداردهای مهم در انتخاب عایق لوله فریون
کیفیت عایق باید بر اساس شاخصهای فنی مشخص ارزیابی شود.
ضریب هدایت حرارتی
هرچه این عدد کمتر باشد، عملکرد عایق بهتر خواهد بود.
مقاومت در برابر نفوذ بخار آب
نفوذپذیری پایین از مهمترین معیارهای انتخاب عایق در سیستمهای سرمایشی است.
مقاومت در برابر آتش
محصولات استاندارد باید دارای خاصیت کندسوز یا خودخاموششونده باشند.
محدوده دمای کاری
عایق انتخابی باید قابلیت عملکرد در دماهای پایین خطوط فریون را داشته باشد.
پایداری مکانیکی
فشردگی، پارگی یا تغییر شکل نباید باعث کاهش عملکرد عایق شود.
مراحل اجرای عایق الاستومری روی لولههای مسی کولر گازی
اجرای صحیح به اندازه انتخاب محصول مناسب اهمیت دارد.
مرحله اول: بررسی سلامت لولهها
پیش از نصب باید سطح لوله کاملاً تمیز و خشک باشد.
وجود روغن، گردوغبار یا رطوبت میتواند کیفیت اجرا را کاهش دهد.
مرحله دوم: انتخاب قطر مناسب
قطر داخلی عایق باید متناسب با قطر خارجی لوله مسی انتخاب شود.
فاصله زیاد میان عایق و لوله موجب کاهش کارایی خواهد شد.

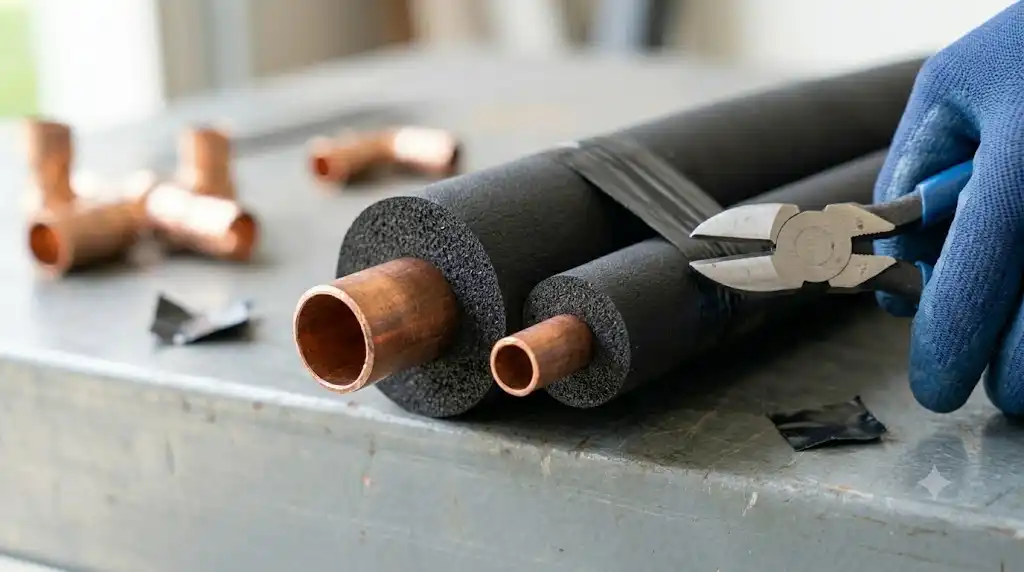

مرحله سوم: نصب عایق
عایق لولهای روی مسیر قرار گرفته و به صورت کامل سطح لوله را پوشش میدهد.
در نمونههای چاکدار، نصب با سرعت بیشتری انجام میشود.

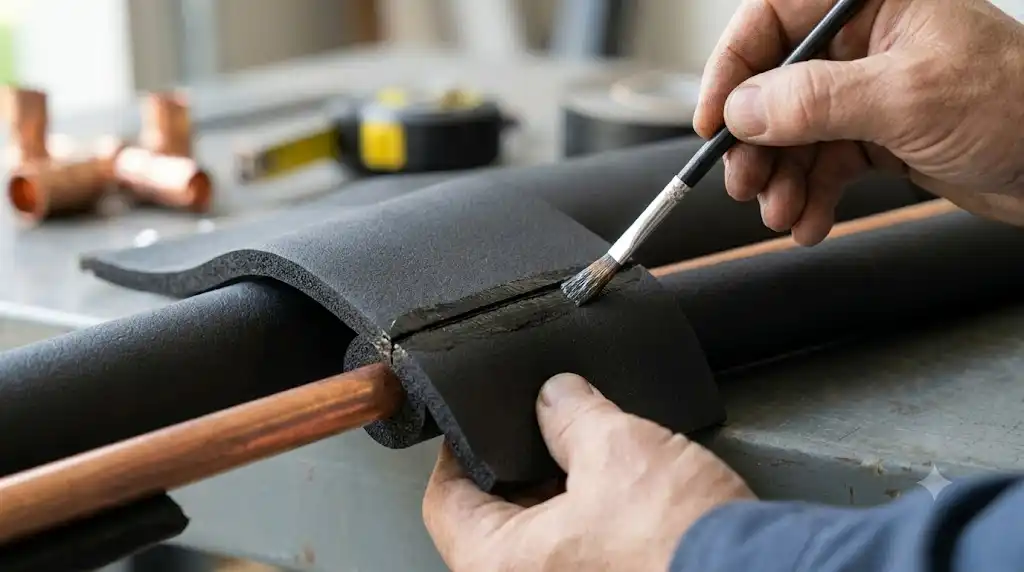

مرحله چهارم: چسبکاری درزها
تمامی محلهای اتصال باید با چسب مخصوص الاستومری آببندی شوند.
مرحله پنجم: کنترل نهایی
در پایان پروژه باید تمامی نقاط از نظر وجود شکاف، بریدگی یا درز باز بررسی شوند.
اشتباهات رایج در عایقکاری لولههای کولر گازی
بسیاری از مشکلات عملکردی سیستمهای سرمایشی به دلیل اجرای نادرست عایقکاری ایجاد میشوند.
استفاده از ضخامت نامناسب
انتخاب عایق نازک در مناطق مرطوب میتواند باعث تعریق شدید شود.
باقی ماندن درزهای باز
حتی کوچکترین شکاف نیز امکان نفوذ بخار آب را فراهم میکند.
نصب عایق روی سطح مرطوب
رطوبت محبوسشده در زیر عایق در آینده مشکلات جدی ایجاد خواهد کرد.
استفاده از چسب غیر استاندارد
چسب نامناسب معمولاً پس از مدتی جدا شده و درزها باز میشوند.
آسیب مکانیکی به عایق
فشرده شدن بیش از حد یا پارگی بدنه عایق باعث افت عملکرد آن میشود.
۵ راهکار کاربردی برای افزایش عمر عایق لوله فریون
۱. انتخاب ضخامت متناسب با شرایط اقلیمی
مناطق مرطوب معمولاً به ضخامت ۱۳ میلیمتر نیاز دارند.
۲. استفاده از چسب تخصصی الاستومری
چسب استاندارد باعث آببندی کامل درزها میشود.

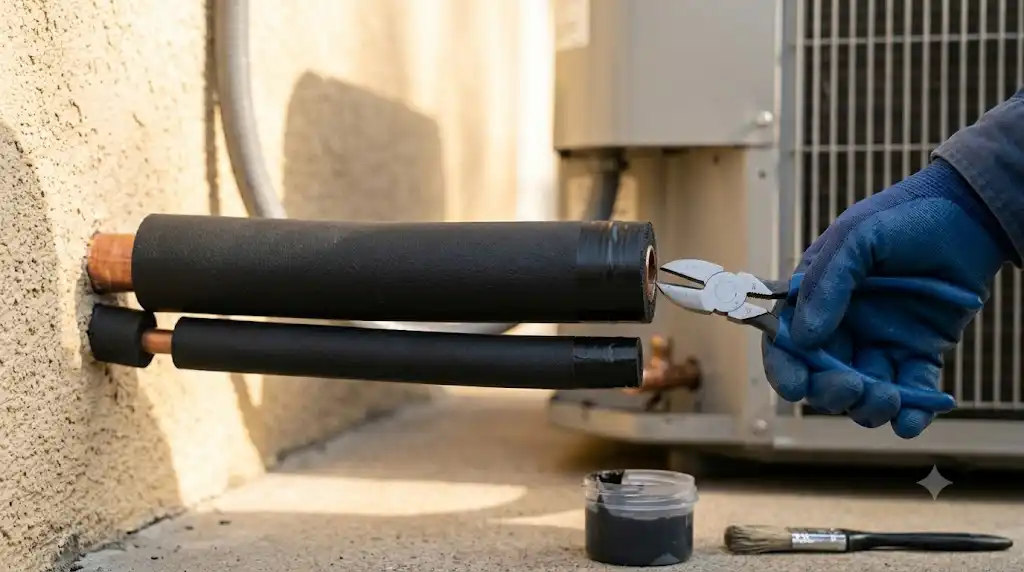

۳. محافظت در برابر تابش خورشید
در فضاهای باز بهتر است از روکش آلومینیومی یا پوشش محافظ استفاده شود.
۴. بازرسی دورهای
کنترل سالانه وضعیت عایق از بروز مشکلات جدی جلوگیری میکند.
۵. جلوگیری از ضربه و فشار
مسیرهای عبوری باید به شکلی طراحی شوند که عایق تحت فشار قرار نگیرد.
سناریوی اجرایی واقعی
فرض کنید یک واحد اداری ۱۸۰ متری دارای سه دستگاه اسپلیت با مجموع ۴۵ متر لولهکشی فریون باشد.
در اجرای اولیه از عایق نامرغوب با ضخامت کم استفاده شده است. پس از گذشت یک تابستان، قطرات آب روی سقف کاذب ظاهر میشوند و مصرف برق نیز افزایش مییابد.
پس از بررسی مشخص میشود بخشی از عایقها دچار نفوذ رطوبت شدهاند. در مرحله اصلاح، عایق الاستومری لولهای ۱۳ میلیمتری جایگزین شده و تمامی درزها با چسب تخصصی آببندی میشوند.
نتیجه این اصلاح شامل حذف کامل تعریق، کاهش فشار روی کمپرسورها و بهبود راندمان سیستم سرمایشی خواهد بود.
مزایای اقتصادی استفاده از عایق الاستومری استاندارد
سرمایهگذاری روی عایق مناسب تنها یک هزینه اولیه نیست، بلکه اقدامی برای کاهش هزینههای بلندمدت محسوب میشود.
مهمترین مزایا عبارتاند از:
- کاهش مصرف انرژی
- کاهش هزینه تعمیرات
- افزایش طول عمر کمپرسور
- جلوگیری از خسارت ناشی از چکه آب
- حفظ ظرفیت واقعی سیستم سرمایشی
- کاهش هزینه نگهداری ساختمان
جمعبندی
عایق الاستومری لولهای یکی از مهمترین اجزای سیستمهای تهویه مطبوع و کولرهای گازی به شمار میرود. این محصول با ساختار سلول بسته از اتلاف انرژی، تشکیل شبنم و نفوذ رطوبت جلوگیری میکند.
ضخامت ۹ میلیمتر برای بسیاری از پروژههای مسکونی مناسب است؛ با این حال در شرایط آبوهوایی سخت، مسیرهای طولانی یا پروژههای تجاری، ضخامت ۱۳ میلیمتر عملکرد بهتری ارائه میدهد. انتخاب محصول استاندارد، اجرای اصولی و نگهداری صحیح میتواند راندمان سیستم را افزایش داده و هزینههای بهرهبرداری را به حداقل برساند.
سوالات متداول
عایق الاستومری ۹ میلیمتری برای کولر گازی کافی است؟
در بسیاری از پروژههای مسکونی بله؛ اما در مناطق مرطوب یا مسیرهای طولانی بهتر است از ضخامت ۱۳ میلیمتر استفاده شود.
آیا عایق الاستومری مانع تعریق لولههای مسی میشود؟
بله. ساختار سلول بسته آن از تشکیل شبنم و چکه آب جلوگیری میکند.
برای لوله فریون رفت و برگشت باید هر دو عایق شوند؟
بله. هر دو خط باید به صورت کامل عایقکاری شوند تا راندمان سیستم حفظ شود.
تفاوت عایق ۹ و ۱۳ میلیمتری چیست؟
ضخامت ۱۳ میلیمتر مقاومت حرارتی بیشتری داشته و کنترل بهتری بر تعریق و اتلاف انرژی ایجاد میکند.
آیا عایق الاستومری در فضای باز قابل استفاده است؟
بله. البته توصیه میشود از روکش محافظ یا پوشش آلومینیومی استفاده شود.
عمر مفید عایق الاستومری چقدر است؟
در صورت نصب صحیح و محافظت مناسب، بیش از ۱۰ تا ۱۵ سال عملکرد مطلوب خواهد داشت.
آیا میتوان عایق قدیمی را روی عایق جدید نصب کرد؟
خیر. بهتر است عایق فرسوده کاملاً حذف و سپس عایق جدید اجرا شود.
بهترین روش آببندی درزهای عایق چیست؟
استفاده از چسب مخصوص الاستومری و اجرای دقیق اتصالات بهترین روش محسوب میشود.
