مقدمه
در سالهای اخیر، با رشد استفاده از انرژی خورشیدی، توجه به افزایش راندمان پنلهای خورشیدی بیش از پیش اهمیت یافته است. یکی از مهمترین عوامل مؤثر بر عملکرد بهینه پنلها، نوع و کیفیت استراکچر و سیستم سوپر فیکس استاندارد مورد استفاده در نصب است. اگر پنلها با زاویه، ارتفاع یا بستهای غیراستاندارد نصب شوند، کارایی آنها تا ۳۰ درصد کاهش پیدا میکند. در این مقاله به بررسی کامل نقش استراکچر و سوپر فیکس در افزایش راندمان پنلها، خطاهای رایج و روشهای نصب اصولی بر اساس استانداردهای سال ۲۰۲۵ میپردازیم.
استراکچر و سوپر فیکس چیست و چه نقشی دارند؟

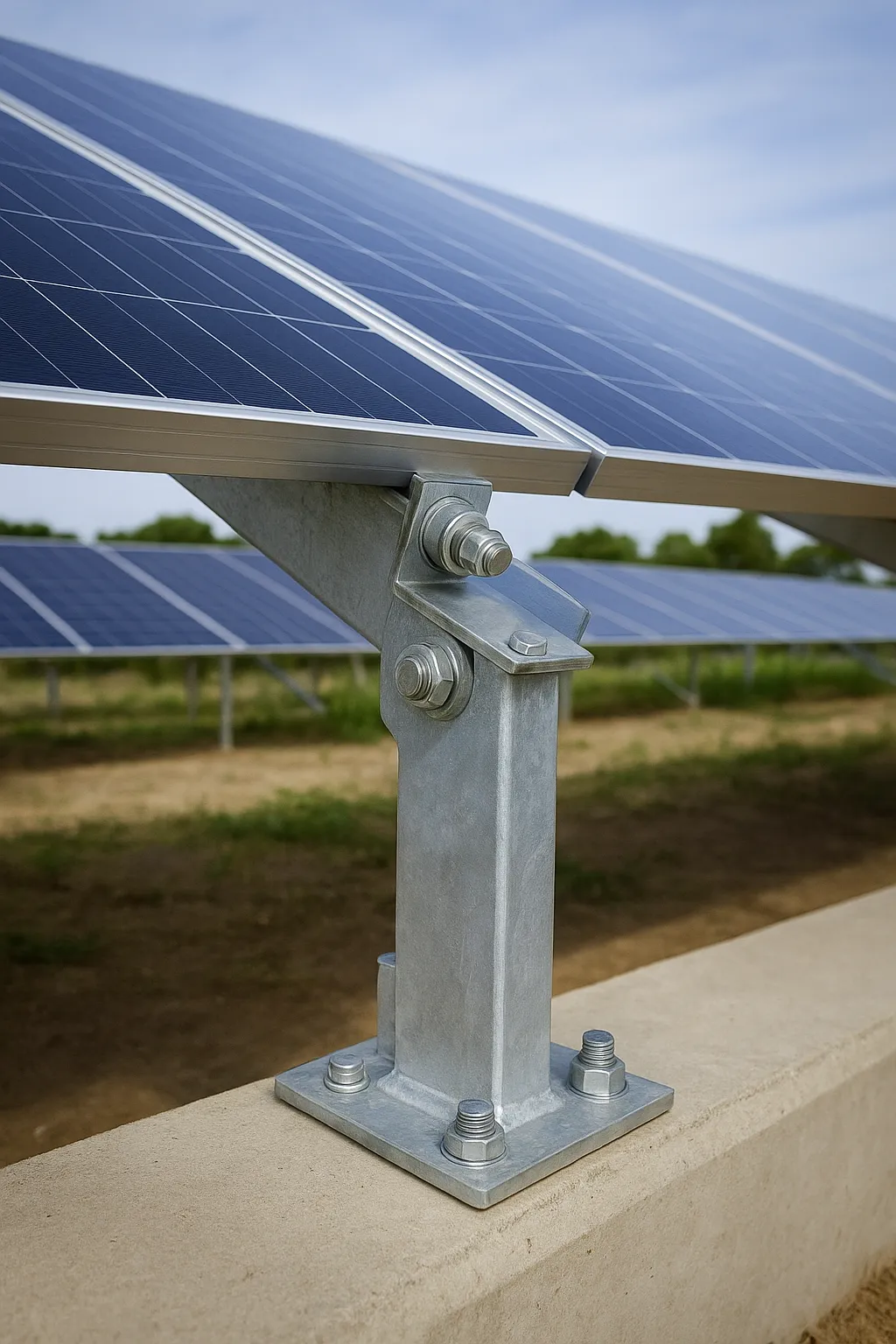

استراکچر خورشیدی اسکلت فلزی یا آلومینیومی است که وظیفه دارد پنلها را در زاویه و ارتفاع مناسب نسبت به سطح زمین یا سقف نگه دارد. این سازه باید در برابر باد، باران، زلزله و تغییرات دمایی مقاوم باشد.
سوپر فیکس استاندارد نیز مجموعهای از صفحات، اتصالات و پایههای مهاری است که وظیفه تثبیت دقیق استراکچر روی فونداسیون را برعهده دارد. استفاده از سوپر فیکس استاندارد باعث میشود که موقعیت پنلها در طول زمان تغییر نکند و زاویه تابش بهینه حفظ شود. طبق گزارش SolarTech Global 2025، نصب صحیح استراکچر با سوپر فیکس استاندارد میتواند تا ۲۵٪ راندمان سیستم خورشیدی را افزایش دهد.
مراحل اصلی نصب استراکچر و سوپر فیکس
۱. آمادهسازی فونداسیون
- تعیین محل دقیق پایهها با ابزار نقشهبرداری دقیق.
- بررسی مقاومت خاک و بتن طبق آییننامه ملی ساختمان (حداقل ۲۵ مگاپاسکال).
- نصب بولتها و صفحات پایه بر اساس نقشه سازهای.
۲. نصب سوپر فیکس
- استفاده از صفحههای فولادی ضدزنگ برای دوام بیشتر.
- تراز کردن صفحات با دستگاه لیزر و استفاده از مهرههای تنظیم ارتفاع.
- گروتریزی زیر صفحه برای انتقال یکنواخت بار استراکچر.
۳. نصب استراکچر
- مونتاژ پایهها و تیرهای آلومینیومی یا گالوانیزه گرم.
- استفاده از اتصالات ضدخوردگی و پیچهای استنلساستیل.
- بررسی زاویه شیب پنلها بر اساس موقعیت جغرافیایی (بهطور معمول بین ۱۵ تا ۳۵ درجه).
۴. نصب پنلها
- استفاده از گیرههای استاندارد آلومینیومی برای اتصال پنلها.
- رعایت فاصله مناسب بین پنلها برای تهویه و جلوگیری از افزایش دما.
- کنترل نهایی زاویه و جهت نصب با دستگاههای دیجیتال سنجش تابش.
۵. کنترل و تست نهایی
- تست مقاومت مکانیکی و اطمینان از پایداری استراکچر در برابر باد.
- بررسی اتصالات سوپر فیکس و گروت برای اطمینان از تراز بودن.
- ثبت اطلاعات نصب برای مستندسازی پروژه و کنترل کیفی.
خطاهای رایج در نصب استراکچر و سوپر فیکس
۱. استفاده از پیچ و مهره غیراستاندارد یا بدون گالوانیزه.
۲. تراز نبودن صفحه سوپر فیکس و تغییر زاویه پنلها در طول زمان.
۳. انتخاب اشتباه زاویه نصب نسبت به موقعیت خورشید.
۴. نصب مستقیم استراکچر روی سطح ناهموار یا ضعیف.
۵. عدم استفاده از گروت غیرانقباضی در پایهها.
طبق گزارش انجمن انرژی خورشیدی ایران (۲۰۲۵)، ۴۲٪ از کاهش راندمان سیستمهای خورشیدی در کشور ناشی از نصب غیراصولی استراکچر و پایههای غیر استاندارد است.
بهترین روشهای افزایش راندمان با استراکچر و سوپر فیکس استاندارد
استفاده از استراکچر با زاویه قابل تنظیم
- امکان تغییر زاویه تابش در فصول مختلف.
- افزایش راندمان تا ۲۰٪ در مناطق با تابش متغیر.
- مناسب برای نیروگاههای خورشیدی بزرگ.
نصب با شابلون لیزری و سوپر فیکس تراز خودکار
- دقت بالا در تراز کردن صفحههای مهاری.
- جلوگیری از تغییر زاویه در طول زمان.
- ایدهآل برای پروژههای صنعتی و سقفهای فلزی.
استفاده از سوپر فیکس آلومینیومی ضد خوردگی
- وزن کمتر و مقاومت بیشتر در برابر زنگزدگی.
- افزایش طول عمر سیستم تا بیش از ۲۰ سال.
- مناسب برای مناطق مرطوب و ساحلی.
اجرای سیستم فونداسیون ماژولار
- حذف خطای نصب در محل.
- تسریع در اجرای پروژه تا ۳۰٪.
- امکان جابجایی آسان در پروژههای موقت یا اجارهای.
نکات اجرایی مهم
- همیشه زاویه پنلها را بر اساس موقعیت جغرافیایی و جهت شمال تنظیم کنید.
- از گروت غیرانقباضی زیر صفحات پایه استفاده کنید.
- از سوپر فیکسهای دارای گواهی ISO 2025 استفاده شود.
- فاصله پنلها از زمین باید حداقل ۵۰ سانتیمتر باشد.
- تست پایداری باد در مناطق طوفانی الزامی است.
مقایسه روشهای نصب (جدول)
| روش نصب | دقت | سرعت | هزینه | راندمان | کاربرد |
|---|---|---|---|---|---|
| زاویه قابل تنظیم | بسیار بالا | متوسط | بالا | ۲۰٪ ↑ | نیروگاهها |
| شابلون لیزری + سوپر فیکس تراز | بالا | بالا | متوسط | ۱۸٪ ↑ | صنعتی |
| سوپر فیکس آلومینیومی ضد خوردگی | بالا | بسیار بالا | متوسط | ۱۵٪ ↑ | مناطق مرطوب |
| فونداسیون ماژولار | متوسط | بسیار بالا | پایین | ۱۲٪ ↑ | پروژههای موقت |
نکات کلیدی
- استفاده از استراکچر استاندارد و سوپر فیکس تراز دقیق، بهترین روش برای افزایش راندمان پنلهای خورشیدی تا ۲۵٪ است.
- زاویه نصب و کیفیت اتصالات استراکچر نقش کلیدی در جذب حداکثری انرژی خورشید دارد.
- شایعترین خطا در نصب پنلها، تراز نبودن سوپر فیکس و زاویه نادرست استراکچر است.
- استفاده از استراکچر قابل تنظیم و پایه آلومینیومی ضد خوردگی موجب افزایش دوام و بازدهی سیستم میشود.
سوالات متداول
۱. سوپر فیکس در سیستم خورشیدی چه نقشی دارد؟
تثبیت دقیق پایههای استراکچر روی فونداسیون.
توضیح بیشتر: باعث میشود زاویه پنلها ثابت بماند و راندمان سیستم در طول زمان کاهش نیابد.
۲. چگونه میتوان راندمان پنل را با استراکچر افزایش داد؟
با استفاده از زاویه نصب بهینه و استراکچر قابل تنظیم.
توضیح بیشتر: زاویه درست تابش و تراز بودن پایهها تأثیر مستقیم بر جذب انرژی دارد.
۳. آیا جنس سوپر فیکس در راندمان تأثیر دارد؟
بله.
توضیح بیشتر: سوپر فیکس آلومینیومی ضد خوردگی عمر و پایداری سیستم را افزایش میدهد.
۴. بهترین نوع استراکچر برای مناطق بادخیز چیست؟
استراکچر فولادی گالوانیزه با سوپر فیکس سنگین.
توضیح بیشتر: این ترکیب پایداری بالا و ایمنی بیشتری در برابر نیروهای جانبی دارد.
۵. تفاوت استراکچر استاندارد با معمولی چیست؟
دقت ساخت، نوع متریال و نحوه اتصال به فونداسیون.
توضیح بیشتر: استراکچر استاندارد با سوپر فیکس دقیق، از تغییر زاویه و لرزش جلوگیری میکند.
۶. زاویه مناسب برای پنل خورشیدی چقدر است؟
بین ۱۵ تا ۳۵ درجه.
توضیح بیشتر: بسته به موقعیت جغرافیایی تعیین میشود تا بیشترین میزان تابش را دریافت کند.
۷. چرا استفاده از گروت در پایه پنل ضروری است؟
برای انتقال یکنواخت بار به فونداسیون.
توضیح بیشتر: گروت غیرانقباضی مانع از ترک و نشست پایهها میشود.
