سیستمهای ساپورت و نگهدارنده تأسیسات در سالهای اخیر تغییرات قابل توجهی را تجربه کردهاند. روشهای سنتی نصب که بر پایه جوشکاری، سوراخکاری در محل و ساخت قطعات سفارشی انجام میشدند، جای خود را به سیستمهای مدولار و استاندارد دادهاند. یکی از مهمترین اجزای این سیستمها، پروفیل ۴۱×۲۱ سوراخدار است که به دلیل وزن مناسب، استحکام مطلوب و قابلیت نصب سریع، در پروژههای ساختمانی، صنعتی، بیمارستانی، تجاری و نیروگاهی کاربرد گستردهای پیدا کرده است.
استفاده از پروفیل ۴۱×۲۱ سوراخدار نهتنها زمان اجرای پروژه را کاهش میدهد، بلکه باعث افزایش دقت نصب، کاهش ضایعات، سهولت تعمیر و نگهداری و امکان توسعه آینده سیستم نیز میشود. وجود سوراخهای استاندارد در طول پروفیل، امکان نصب انواع مهره فنری، پیچ، براکت، بست و سایر متعلقات را بدون نیاز به عملیات اضافی فراهم میکند.
چنانچه انتخاب این پروفیل بر اساس نوع بار، شرایط محیطی، جنس پوشش و استانداردهای فنی انجام شود، میتواند عمر مفید سیستم ساپورت را افزایش داده و هزینههای اجرایی پروژه را به میزان قابل توجهی کاهش دهد.
پروفیل ۴۱×۲۱ سوراخدار یکی از پرکاربردترین پروفیلهای سیستم ساپورت تأسیسات است که با داشتن سوراخهای استاندارد در طول خود، امکان نصب سریع انواع اتصالات، بستها و تجهیزات را بدون جوشکاری فراهم میکند. این پروفیل به دلیل نصب آسان، استحکام مناسب، قابلیت تنظیم و کاهش زمان اجرا، در پروژههای ساختمانی، صنعتی، تأسیسات مکانیکی و الکتریکی کاربرد فراوانی دارد.
پروفیل ۴۱×۲۱ سوراخدار چیست؟
پروفیل ۴۱×۲۱ سوراخدار نوعی پروفیل فولادی فرمدهی شده است که معمولاً از ورق فولادی گالوانیزه یا فولاد با پوشش ضدخوردگی تولید میشود. این محصول دارای مقطع U شکل بوده و در طول آن سوراخهایی با فواصل استاندارد ایجاد شده است تا نصب تجهیزات مختلف با سرعت و دقت بیشتری انجام شود.
ابعاد ۴۱ میلیمتر در ۲۱ میلیمتر باعث شده این پروفیل برای تحمل بارهای سبک تا متوسط گزینهای بسیار مناسب باشد. وزن کمتر نسبت به پروفیل ۴۱×۴۱ نیز حملونقل و نصب آن را آسانتر میکند.
چرا پروفیل ۴۱×۲۱ سوراخدار محبوب شده است؟
رشد استفاده از سیستمهای مدولار باعث افزایش تقاضا برای این محصول شده است.
مهمترین دلایل محبوبیت آن عبارتاند از:
- نصب سریع
- حذف عملیات جوشکاری
- کاهش هزینه اجرا
- قابلیت تنظیم محل اتصال
- امکان باز و بسته کردن اتصالات
- کاهش خطاهای اجرایی
- زیبایی ظاهری
- مقاومت مناسب در برابر خوردگی
- قابلیت توسعه سیستم در آینده
مشخصات فنی پروفیل ۴۱×۲۱ سوراخدار
مشخصات این محصول بسته به کارخانه تولیدکننده ممکن است متفاوت باشد، اما معمولاً شامل ویژگیهای زیر است.
ابعاد مقطع
- عرض: ۴۱ میلیمتر
- ارتفاع: ۲۱ میلیمتر
طول شاخه
رایجترین طول تولیدی:
- ۳ متر
- ۶ متر
برخی تولیدکنندگان امکان برش سفارشی نیز دارند.
ضخامت ورق
ضخامت معمول عبارت است از:
- ۱.۵ میلیمتر
- ۲ میلیمتر
- ۲.۵ میلیمتر
انتخاب ضخامت باید براساس بار وارده انجام شود.
نوع پوشش
این پروفیل در مدلهای مختلف تولید میشود:
- گالوانیزه سرد
- گالوانیزه گرم
- پیشگالوانیزه
- فولاد ضدزنگ (استنلس استیل)

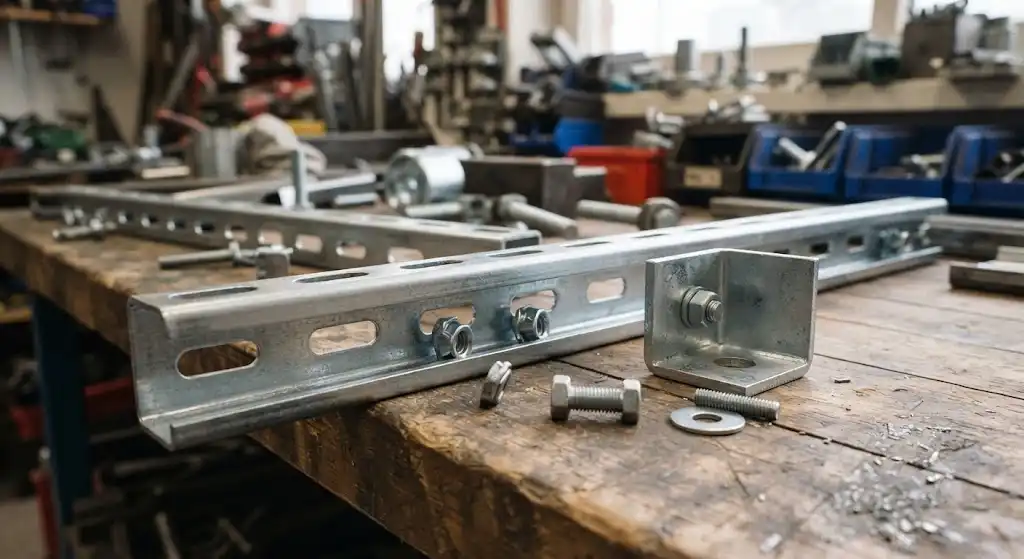

سوراخهای استاندارد چه مزیتی دارند؟
وجود سوراخهای از پیش طراحیشده مهمترین ویژگی این پروفیل محسوب میشود.
این سوراخها باعث میشوند:
- پیچها بدون سوراخکاری نصب شوند.
- مهره فنری بهراحتی داخل پروفیل قرار گیرد.
- محل نصب تجهیزات قابل تنظیم باشد.
- سرعت مونتاژ افزایش یابد.
- دقت اجرا بیشتر شود.
- آسیب به پوشش گالوانیزه کاهش پیدا کند.
به همین دلیل، بسیاری از پیمانکاران استفاده از مدل سوراخدار را به نوع ساده ترجیح میدهند.
کاربردهای پروفیل ۴۱×۲۱ سوراخدار
این محصول در صنایع مختلف مورد استفاده قرار میگیرد.
مهمترین کاربردها شامل موارد زیر است.

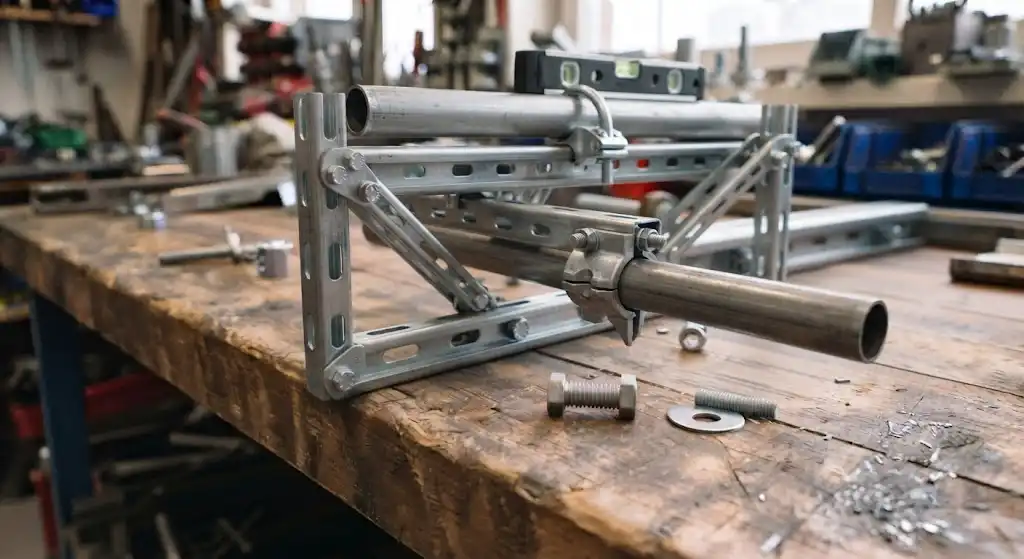

نصب لولههای تأسیساتی
برای نگهداری:
- لوله آب
- لوله فاضلاب
- لوله آتشنشانی
- لوله گاز
- لوله بخار
- لوله هوای فشرده

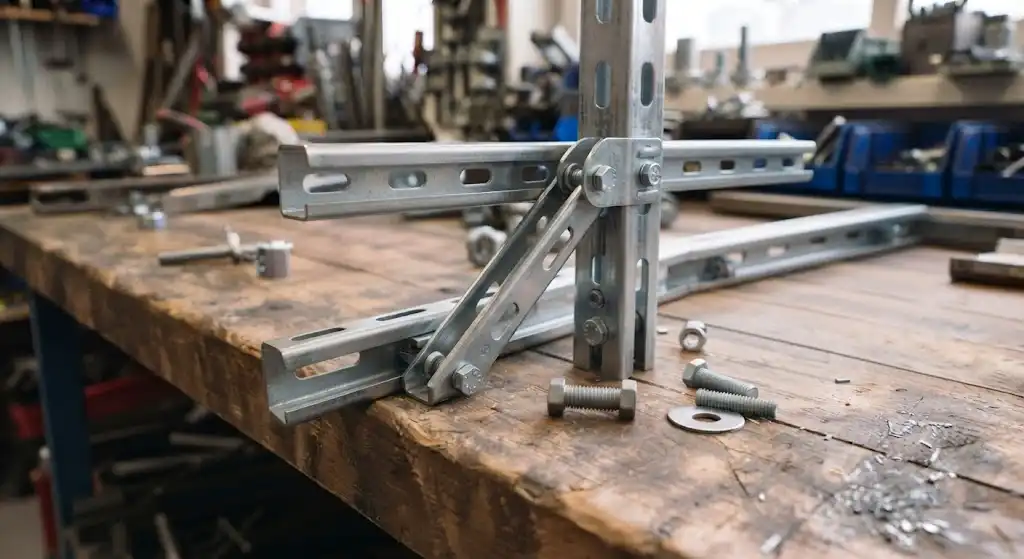

نصب سینی کابل
در پروژههای برق، این پروفیل یکی از اجزای اصلی ساپورت سینی کابل محسوب میشود.
ساپورت کانال هوا
کانالهای تهویه معمولاً با استفاده از این پروفیل روی سقف یا دیوار نصب میشوند.

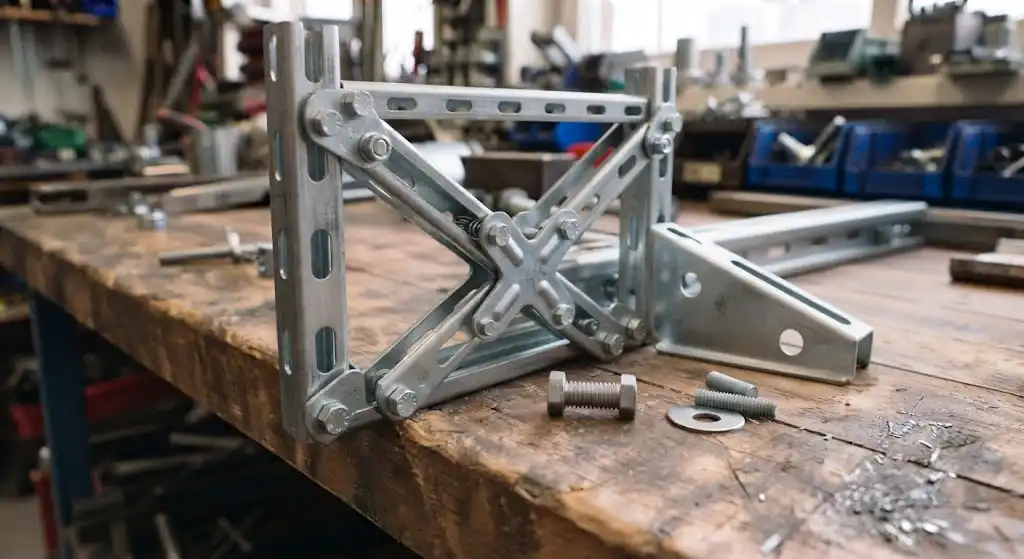

نصب تجهیزات مکانیکی
مانند:
- فنکویل
- هواساز
- پمپ
- تجهیزات موتورخانه
نصب تابلو برق
در بسیاری از پروژهها، تابلوهای برق روی سازههای ساختهشده با پروفیل ۴۱×۲۱ نصب میشوند.
سیستمهای خورشیدی
در برخی سازههای سبک نصب پنل خورشیدی نیز از این پروفیل استفاده میشود.
مزایای استفاده از پروفیل ۴۱×۲۱ سوراخدار
کاهش زمان نصب
وجود سوراخهای آماده باعث حذف عملیات سوراخکاری در محل میشود.
در نتیجه، سرعت اجرا به میزان قابل توجهی افزایش پیدا میکند.
کاهش هزینه نیروی انسانی
زمان کمتر نصب به معنای کاهش هزینه اجرای پروژه است.
حذف جوشکاری
در بسیاری از پروژهها نیازی به جوشکاری وجود ندارد.
این موضوع باعث افزایش ایمنی و کاهش هزینه تجهیزات خواهد شد.
قابلیت تنظیم
تمام اتصالات قابلیت جابهجایی دارند.
در صورت تغییر طراحی پروژه، اصلاح سیستم بسیار ساده خواهد بود.
نگهداری آسان
باز کردن و نصب مجدد تجهیزات بدون تخریب سازه انجام میشود.
استانداردهای مهم در تولید پروفیل
کیفیت این محصول باید مطابق استانداردهای معتبر باشد.
از مهمترین استانداردها میتوان به موارد زیر اشاره کرد:
- DIN
- ASTM
- EN
- ISO
- ISIRI
همچنین کیفیت پوشش گالوانیزه باید مطابق الزامات مقاومت در برابر خوردگی بررسی شود.
تفاوت پروفیل ۴۱×۲۱ سوراخدار و بدون سوراخ
بسیاری از افراد هنگام خرید این دو مدل را با یکدیگر مقایسه میکنند.
مدل سوراخدار دارای مزایای زیر است:
- نصب سریعتر
- کاهش عملیات اجرایی
- امکان تنظیم محل اتصال
- کاهش آسیب به پوشش
- افزایش دقت نصب
در مقابل، مدل بدون سوراخ معمولاً در پروژههایی استفاده میشود که محل اتصالات از قبل مشخص نیست یا نیاز به طراحی اختصاصی وجود دارد.
نحوه نصب پروفیل ۴۱×۲۱ سوراخدار
برای دستیابی به بهترین نتیجه، نصب باید طبق مراحل مشخص انجام شود.
مرحله اول: بررسی نقشه اجرایی
پیش از نصب، محل قرارگیری ساپورتها و میزان بار وارده باید مشخص شود.
مرحله دوم: انتخاب متعلقات مناسب
بسته به نوع پروژه از تجهیزات زیر استفاده میشود:
- مهره فنری
- پیچ ششگوش
- واشر تخت
- واشر فنری
- براکت
- بست لوله
- نبشی اتصال
مرحله سوم: نصب پروفیل
پروفیل با استفاده از انکر بولت یا رول بولت به سازه متصل میشود.
مرحله چهارم: نصب تجهیزات
در این مرحله، لولهها، سینی کابل یا تجهیزات مکانیکی روی پروفیل نصب میشوند.
مرحله پنجم: کنترل نهایی
پس از نصب باید موارد زیر بررسی شوند:
- تراز بودن سیستم
- محکم بودن پیچها
- فاصله استاندارد ساپورتها
- نبود آسیب به پوشش گالوانیزه
نکات مهم هنگام انتخاب پروفیل
انتخاب صحیح این محصول نقش مهمی در عملکرد سازه دارد.
موارد زیر باید بررسی شوند:
ضخامت مناسب
هرچه بار بیشتر باشد، ضخامت ورق نیز باید افزایش یابد.
کیفیت گالوانیزه
در محیطهای مرطوب یا خورنده، گالوانیزه گرم انتخاب مناسبتری خواهد بود.
ظرفیت باربری
بار مجاز باید براساس کاتالوگ تولیدکننده بررسی شود.
دقت ابعادی
پروفیل باید دارای ابعاد استاندارد و سوراخهای دقیق باشد.
کیفیت فولاد
استفاده از فولاد با استحکام مناسب، دوام سازه را افزایش میدهد.
خطاهای رایج هنگام استفاده از پروفیل ۴۱×۲۱ سوراخدار
یکی از رایجترین اشتباهات، انتخاب ضخامت نامناسب برای بارهای سنگین است. این موضوع میتواند باعث تغییر شکل پروفیل یا کاهش ایمنی سازه شود.
خطای دیگر، استفاده از پیچ و مهرههای غیراستاندارد است که استحکام اتصال را کاهش میدهد.
برخی مجریان نیز فاصله ساپورتها را بدون محاسبات مهندسی انتخاب میکنند. این کار ممکن است موجب افزایش خمش و تنش در سیستم شود.
همچنین آسیب رساندن به پوشش گالوانیزه هنگام برش یا نصب و عدم ترمیم محلهای برش، احتمال خوردگی را افزایش میدهد.
استفاده از پروفیل گالوانیزه سرد در محیطهای بسیار مرطوب نیز یکی دیگر از اشتباهات رایج است، زیرا در چنین شرایطی معمولاً گالوانیزه گرم عملکرد بهتری دارد.
راهکارهای کاربردی برای افزایش سرعت و کیفیت نصب
انتخاب صحیح پروفیل تنها بخشی از موفقیت پروژه است. رعایت چند نکته اجرایی میتواند سرعت نصب را افزایش داده و عمر مفید سیستم ساپورت را بیشتر کند.
از متعلقات استاندارد استفاده کنید
پروفیل زمانی بهترین عملکرد را دارد که همراه با متعلقات سازگار نصب شود.
تجهیزات پیشنهادی عبارتاند از:
- مهره فنری استاندارد
- پیچ گرید مناسب
- واشر تخت
- واشر فنری
- براکت تقویتشده
- بستهای استاندارد لوله
- انکر بولت با ظرفیت مناسب
استفاده از قطعات غیراستاندارد ممکن است باعث کاهش ظرفیت باربری کل سیستم شود.
ظرفیت بار را پیش از اجرا محاسبه کنید
هر پروفیل دارای ظرفیت مشخصی برای تحمل بار است.
پیش از اجرا باید موارد زیر مشخص شوند:
- وزن تجهیزات
- وزن لوله یا کابل
- وزن سیال داخل لوله
- بارهای دینامیکی
- ضریب ایمنی
- فاصله بین ساپورتها
این اطلاعات از ایجاد تغییر شکل یا شکست سازه جلوگیری میکند.
فاصله ساپورتها را مطابق استاندارد انتخاب کنید
یکی از عوامل مهم در عملکرد سیستم، فاصله مناسب بین ساپورتها است.
اگر فاصله بیش از حد باشد، احتمال ایجاد خمش افزایش پیدا میکند.
از سوی دیگر، کاهش غیرضروری فاصله نیز باعث افزایش هزینه پروژه خواهد شد.
بهترین روش، استفاده از محاسبات مهندسی و دستورالعملهای طراحی است.
محیط نصب را در نظر بگیرید
شرایط محیطی تأثیر مستقیمی بر انتخاب نوع پروفیل دارد.
برای مثال:
- محیطهای مرطوب
- موتورخانهها
- استخرها
- صنایع غذایی
- صنایع دریایی
- کارخانههای شیمیایی
در این شرایط معمولاً استفاده از پروفیل گالوانیزه گرم یا استنلس استیل توصیه میشود.
محل برش را محافظت کنید
اگر پروفیل در محل پروژه برش داده شود، پوشش گالوانیزه در قسمت برش از بین میرود.
استفاده از رنگ گالوانیزه سرد یا پوششهای ترمیمکننده باعث افزایش مقاومت در برابر خوردگی خواهد شد.
مقایسه پروفیل ۴۱×۲۱ سوراخدار با پروفیل ۴۱×۴۱
یکی از پرسشهای متداول پیمانکاران، انتخاب میان این دو نوع پروفیل است.
پروفیل ۴۱×۲۱ معمولاً برای بارهای سبک تا متوسط استفاده میشود و وزن کمتری دارد. همین ویژگی باعث میشود حمل، نصب و اجرای آن سریعتر و اقتصادیتر باشد.
در مقابل، پروفیل ۴۱×۴۱ به دلیل ارتفاع بیشتر، مقاومت خمشی بالاتری دارد و برای بارهای سنگین، ساپورت تجهیزات بزرگ، هواسازها، چیلرها و سازههای پیچیده مناسبتر است.
اگر هدف، نصب لولههای سبک، سینی کابل یا تجهیزات با وزن متوسط باشد، پروفیل ۴۱×۲۱ انتخاب اقتصادیتر و کارآمدتری خواهد بود.
نقش پروفیل ۴۱×۲۱ در کاهش هزینه پروژه
در بسیاری از پروژههای تأسیساتی، بخش قابل توجهی از هزینه اجرا مربوط به عملیات نصب ساپورتها است.
استفاده از این پروفیل میتواند هزینهها را از چند جهت کاهش دهد:
- کاهش زمان اجرا
- کاهش مصرف نیروی انسانی
- حذف عملیات جوشکاری
- کاهش ضایعات مصالح
- کاهش هزینه تعمیرات آینده
- افزایش سرعت توسعه یا تغییر سیستم
- سهولت باز کردن و نصب مجدد تجهیزات
به همین دلیل، بسیاری از شرکتهای پیمانکاری استفاده از سیستمهای مدولار را به روشهای سنتی ترجیح میدهند.
سناریوی اجرایی
فرض کنید یک پیمانکار تأسیسات مکانیکی مسئول اجرای سیستم لولهکشی و سینی کابل یک ساختمان اداری ۱۲ طبقه است.
در روش سنتی، برای نصب ساپورتها نیاز به برش پروفیل، سوراخکاری، جوشکاری و رنگآمیزی وجود دارد. این فرآیند علاوه بر زمانبر بودن، احتمال بروز خطا و دوبارهکاری را نیز افزایش میدهد.
پس از بازنگری در طراحی، تیم اجرایی تصمیم میگیرد از پروفیل ۴۱×۲۱ سوراخدار همراه با مهره فنری، براکت و بستهای استاندارد استفاده کند.
به دلیل وجود سوراخهای آماده، تمام اتصالات بدون سوراخکاری و جوشکاری انجام میشوند. هر بخش از سیستم بهراحتی تنظیم شده و در صورت نیاز به تغییر مسیر لولهها، تنها با جابهجایی مهرههای فنری اصلاحات لازم انجام میشود.
نتیجه اجرای این روش عبارت است از:
- کاهش زمان نصب
- افزایش کیفیت اجرا
- کاهش هزینه نیروی انسانی
- حذف عملیات رنگآمیزی پس از جوشکاری
- امکان توسعه آینده سیستم بدون تخریب
این سناریو نشان میدهد که استفاده از پروفیل ۴۱×۲۱ سوراخدار علاوه بر افزایش سرعت اجرا، بهرهوری پروژه را نیز بهبود میبخشد.
نکات مهم هنگام خرید پروفیل ۴۱×۲۱ سوراخدار
پیش از خرید این محصول، بهتر است موارد زیر بررسی شوند:
- ضخامت واقعی ورق
- کیفیت پوشش گالوانیزه
- یکنواختی سوراخها
- دقت ابعادی
- کیفیت فرمینگ
- استاندارد تولید
- ظرفیت باربری
- برند تولیدکننده
- وجود گواهی کنترل کیفیت
- سلامت ظاهری و نبود تابیدگی
توجه به این موارد باعث میشود محصول انتخابشده عملکرد مطلوبی در طول عمر پروژه داشته باشد.
جمعبندی
پروفیل ۴۱×۲۱ سوراخدار یکی از مهمترین اجزای سیستمهای مدرن ساپورت تأسیسات محسوب میشود. وجود سوراخهای استاندارد، امکان نصب سریع انواع اتصالات، بستها و تجهیزات را بدون نیاز به جوشکاری فراهم میکند و همین ویژگی باعث کاهش زمان اجرا، افزایش دقت نصب و کاهش هزینههای پروژه میشود.
انتخاب صحیح ضخامت، نوع پوشش، متعلقات استاندارد و رعایت اصول طراحی و نصب، نقش مهمی در عملکرد نهایی این سیستم دارد. در بسیاری از پروژههای ساختمانی، صنعتی، بیمارستانی و تجاری، استفاده از این پروفیل راهکاری مطمئن، اقتصادی و قابل توسعه برای اجرای سیستمهای تأسیساتی به شمار میرود.
سوالات متداول
پروفیل ۴۱×۲۱ سوراخدار چه کاربردی دارد؟
این پروفیل برای نصب سریع لولهها، سینی کابل، کانال هوا، تجهیزات مکانیکی، تابلو برق و سایر سیستمهای ساپورت تأسیسات استفاده میشود.
تفاوت پروفیل ۴۱×۲۱ با ۴۱×۴۱ چیست؟
پروفیل ۴۱×۲۱ برای بارهای سبک تا متوسط مناسب است، در حالی که پروفیل ۴۱×۴۱ ظرفیت باربری بیشتری دارد و برای تجهیزات سنگین استفاده میشود.
آیا استفاده از مدل سوراخدار بهتر از مدل ساده است؟
در بیشتر پروژهها بله. وجود سوراخهای استاندارد باعث حذف عملیات سوراخکاری، افزایش سرعت نصب و امکان تنظیم آسان اتصالات میشود.
بهترین نوع پوشش برای محیطهای مرطوب چیست؟
در محیطهای دارای رطوبت بالا یا شرایط خورنده، پروفیل گالوانیزه گرم یا استنلس استیل عملکرد بهتری نسبت به گالوانیزه سرد دارد.
آیا میتوان پروفیل را پس از نصب جابهجا یا اصلاح کرد؟
بله. یکی از مزایای سیستمهای مدولار، امکان باز کردن، تنظیم و نصب مجدد اتصالات بدون تخریب سازه است.
چه عواملی بر ظرفیت باربری پروفیل تأثیر دارند؟
ضخامت ورق، کیفیت فولاد، نوع پوشش، فاصله ساپورتها، نوع اتصال و نحوه نصب از مهمترین عوامل مؤثر بر ظرفیت باربری هستند.
آیا این پروفیل برای نصب پنل خورشیدی مناسب است؟
در برخی سازههای سبک و سیستمهای نصب پنل خورشیدی از پروفیل ۴۱×۲۱ سوراخدار استفاده میشود، اما انتخاب نهایی باید بر اساس محاسبات سازه و بارگذاری انجام شود.
هنگام خرید پروفیل ۴۱×۲۱ سوراخدار به چه نکاتی باید توجه کرد؟
بررسی ضخامت واقعی، کیفیت گالوانیزه، دقت ابعاد، یکنواختی سوراخها، استاندارد تولید، ظرفیت باربری و اعتبار تولیدکننده از مهمترین نکات هنگام خرید این محصول هستند.
