مقدمه
نصب صحیح یونیت خارجی کولر گازی و اسپلیت نقش مهمی در عملکرد، طول عمر و کاهش هزینههای نگهداری سیستم تهویه مطبوع دارد. بسیاری از مشکلاتی که در طول زمان برای کمپرسور، لولههای مسی یا اتصالات دستگاه ایجاد میشوند، ریشه در اجرای نامناسب پایه نگهدارنده دارند. به همین دلیل انتخاب سازهای مقاوم و استاندارد برای تحمل وزن و لرزش دستگاه از اهمیت بالایی برخوردار است.
در سالهای اخیر استفاده از پروفیل ۴۱ در ۲۱ به یکی از رایجترین روشهای اجرای پایه کولر گازی تبدیل شده است. این پروفیل که در دسته سیستمهای ساپورت مدولار قرار میگیرد، علاوه بر استحکام مناسب، امکان نصب سریع، تنظیم آسان و توسعه سازه را نیز فراهم میکند. همین ویژگیها باعث شدهاند پیمانکاران تأسیسات مکانیکی، مجریان پروژههای ساختمانی و متخصصان تهویه مطبوع از این مقطع در اجرای انواع اسپلیت دیواری، داکت اسپلیت و مینی چیلر استفاده کنند.
شناخت اصول طراحی، انتخاب صحیح اتصالات و رعایت مراحل اجرایی میتواند از بروز مشکلاتی مانند لرزش، افتادگی پایه، خوردگی زودرس و آسیب به تجهیزات جلوگیری کند.
نصب کولر گازی روی پروفیل ۴۱ در ۲۱ چیست؟
نصب کولر گازی روی پروفیل ۴۱ در ۲۱ به روشی گفته میشود که در آن یونیت خارجی اسپلیت یا کندانسور با استفاده از پروفیل گالوانیزه ۴۱×۲۱، اتصالات مدولار، مهره فنری و پیچهای مخصوص روی دیوار، کف یا سازه فلزی نصب میشود.
این روش جایگزین مناسبی برای پایههای جوشی سنتی محسوب میشود و امکان اجرای دقیقتر، مقاومتر و سریعتر را فراهم میکند.
پروفیل ۴۱ در ۲۱ یکی از پرکاربردترین مقاطع مدولار برای نصب کولر گازی و اسپلیت است. این پروفیل با استفاده از اتصالات پیچ و مهرهای، پایهای مقاوم برای تحمل وزن یونیت خارجی ایجاد میکند و باعث کاهش لرزش، افزایش ایمنی و سهولت تعمیرات میشود.
چرا از پروفیل ۴۱ در ۲۱ برای نصب اسپلیت استفاده میشود؟
بسیاری از نصابان حرفهای به دلیل مزایای فنی این پروفیل، استفاده از آن را به روشهای سنتی ترجیح میدهند.
ساختار مهندسی شده این مقطع باعث ایجاد تعادل مناسبی میان وزن، استحکام و سهولت نصب شده است.
مهمترین مزایای استفاده از پروفیل ۴۱ در ۲۱ عبارتاند از:
- نصب سریع و آسان
- مقاومت مناسب در برابر بار
- قابلیت تنظیم ابعاد
- امکان توسعه سازه
- حذف عملیات جوشکاری در محل
- مقاومت مطلوب در برابر خوردگی
- زیبایی ظاهری بیشتر
- نگهداری آسانتر
مشخصات فنی پروفیل ۴۱ در ۲۱
پیش از اجرای پروژه باید ویژگیهای فنی این مقطع بهخوبی شناخته شود.
ابعاد استاندارد
عرض پروفیل معمولاً ۴۱ میلیمتر است.
ارتفاع آن نیز ۲۱ میلیمتر در نظر گرفته میشود.
ضخامت ورق
این پروفیلها اغلب در ضخامتهای زیر تولید میشوند:
- ۱.۵ میلیمتر
- ۲ میلیمتر
- ۲.۵ میلیمتر
جنس متریال
بیشتر تولیدکنندگان از فولاد گالوانیزه برای ساخت این محصول استفاده میکنند.
طول شاخه
طولهای رایج شامل:
- ۳ متر
- ۴ متر
- ۶ متر
است.
ابزار و تجهیزات مورد نیاز برای نصب
اجرای اصولی پایه اسپلیت به مجموعهای از ابزارهای استاندارد نیاز دارد.
فهرست تجهیزات مورد نیاز شامل موارد زیر است:
- پروفیل ۴۱×۲۱
- نبشی اتصال
- مهره فنری
- پیچ و مهره گالوانیزه
- رول بولت
- دریل بتنکن
- متر
- تراز
- آچار بکس
- دستگاه برش پروفیل
- لرزهگیر لاستیکی
- بست نگهدارنده
استانداردهای مهم در نصب یونیت خارجی
رعایت استانداردهای نصب تأثیر مستقیمی بر عملکرد سیستم دارد.
تحمل بار ایمن
پایه باید توان تحمل وزن دستگاه به همراه ضریب ایمنی مناسب را داشته باشد.
کنترل لرزش
وجود لرزهگیر میان دستگاه و سازه ضروری است.
تهویه مناسب
فضای کافی اطراف کندانسور باید حفظ شود.
مقاومت در برابر خوردگی
در محیطهای بیرونی استفاده از قطعات گالوانیزه توصیه میشود.
استحکام اتصالات
تمامی پیچها باید مطابق گشتاور توصیه شده سفت شوند.
آموزش گام به گام نصب کولر گازی روی پروفیل ۴۱ در ۲۱
گام اول: بررسی محل نصب
نخست باید محل مناسب برای قرارگیری یونیت خارجی انتخاب شود.
سطح مورد نظر باید دارای مقاومت کافی باشد.
همچنین فضای گردش هوا اطراف دستگاه باید تأمین شود.
گام دوم: اندازهگیری ابعاد دستگاه
ابعاد پایه باید متناسب با طول و عرض یونیت خارجی طراحی شود.
بهتر است چند سانتیمتر فضای اضافی برای نصب آسان در نظر گرفته شود.
گام سوم: برش پروفیلها
پس از انجام اندازهگیری، پروفیلها مطابق نقشه اجرایی برش داده میشوند.
کیفیت برش نقش مهمی در دقت مونتاژ خواهد داشت.

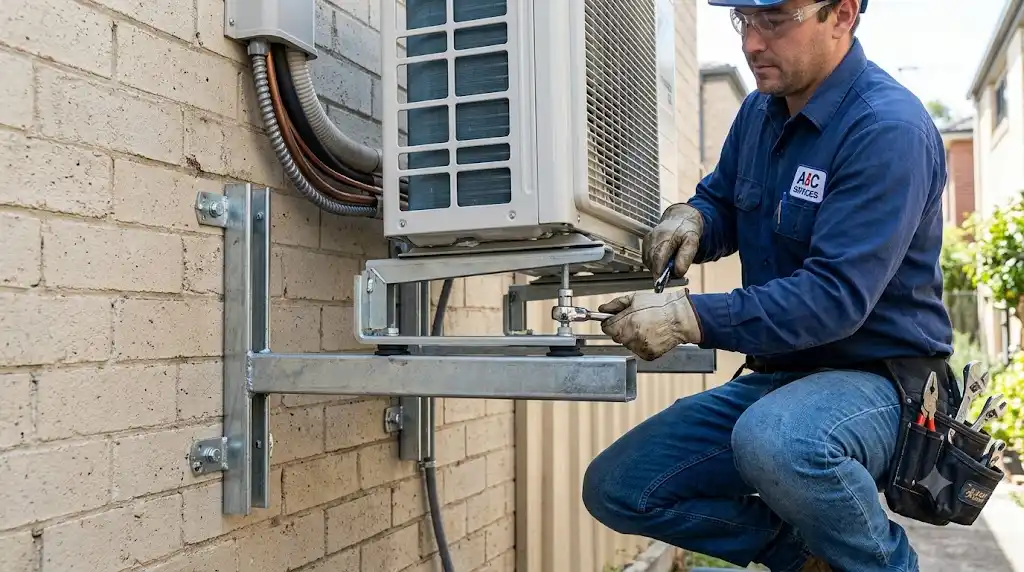

گام چهارم: مونتاژ فریم اصلی
در این مرحله دو تیر افقی و دو عضو عرضی به کمک نبشیها و مهرههای فنری به یکدیگر متصل میشوند.
ساختار حاصل باید کاملاً تراز و متقارن باشد.

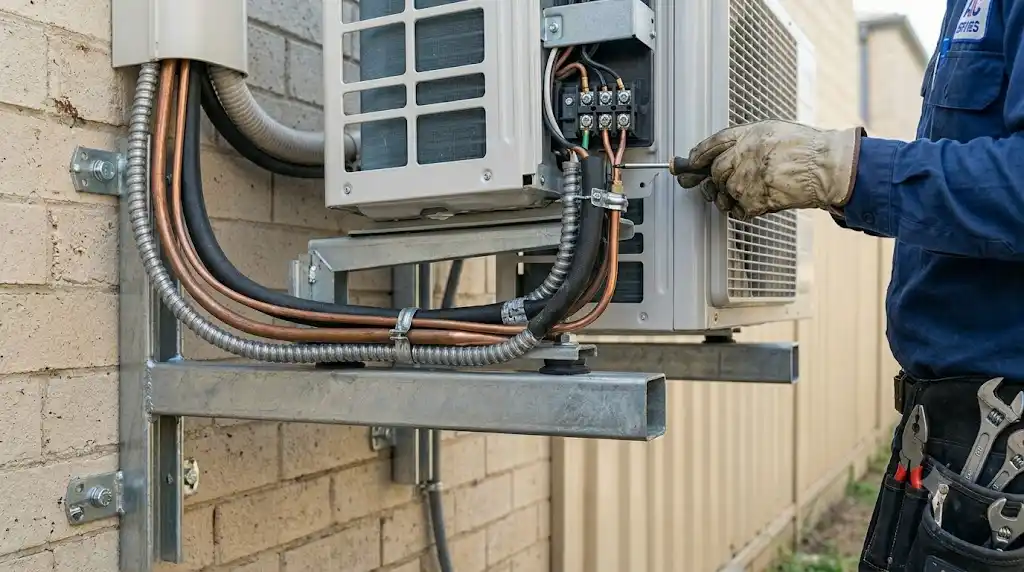

گام پنجم: نصب پایه روی دیوار یا کف
فریم ساخته شده با استفاده از رول بولت یا انکر مکانیکی به سازه اصلی متصل میشود.
محل سوراخکاری باید از قبل بهدقت مشخص شده باشد.

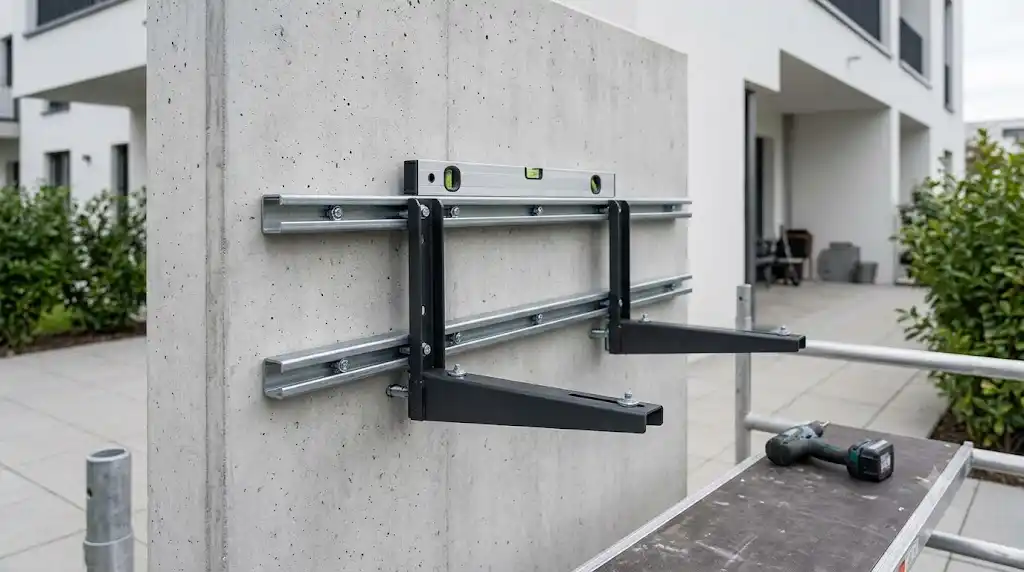

گام ششم: کنترل تراز
پیش از نصب دستگاه لازم است وضعیت افقی و عمودی سازه کنترل شود.
کوچکترین خطا در تراز میتواند عملکرد کمپرسور را تحت تأثیر قرار دهد.

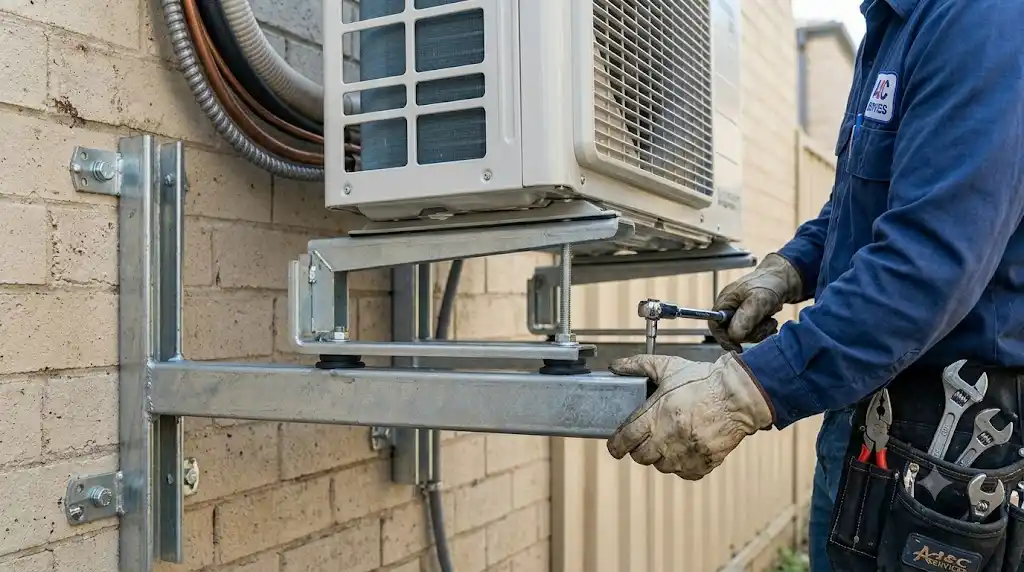

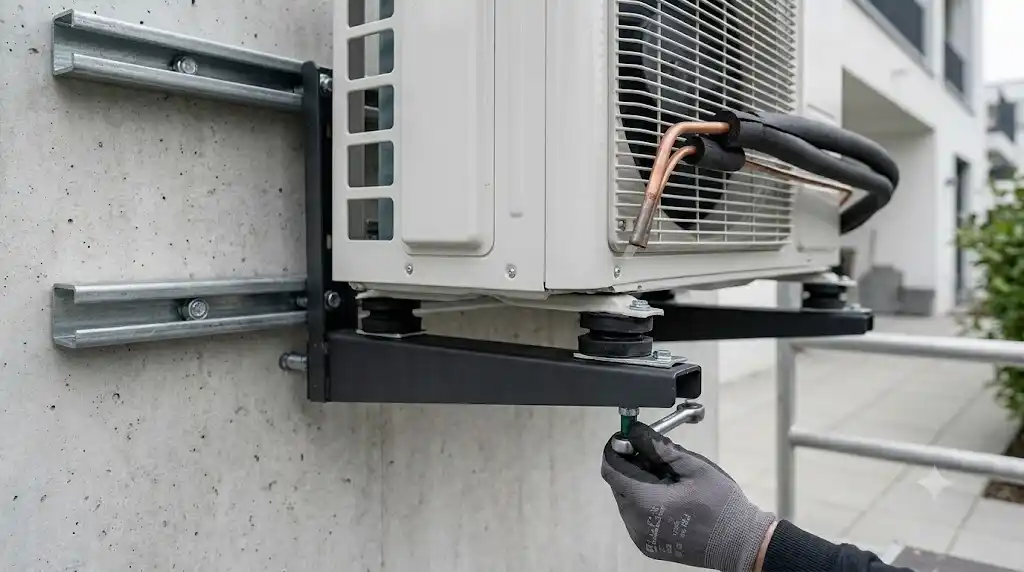

گام هفتم: نصب لرزهگیر
میان یونیت خارجی و پروفیل باید از لرزهگیر لاستیکی استفاده شود.
این قطعه انتقال ارتعاش به سازه را کاهش میدهد.

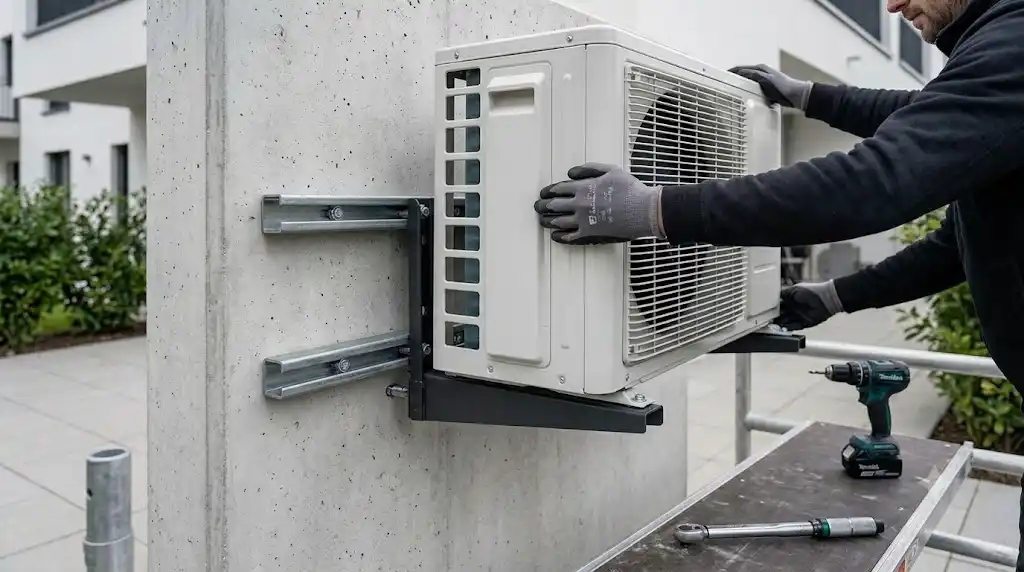

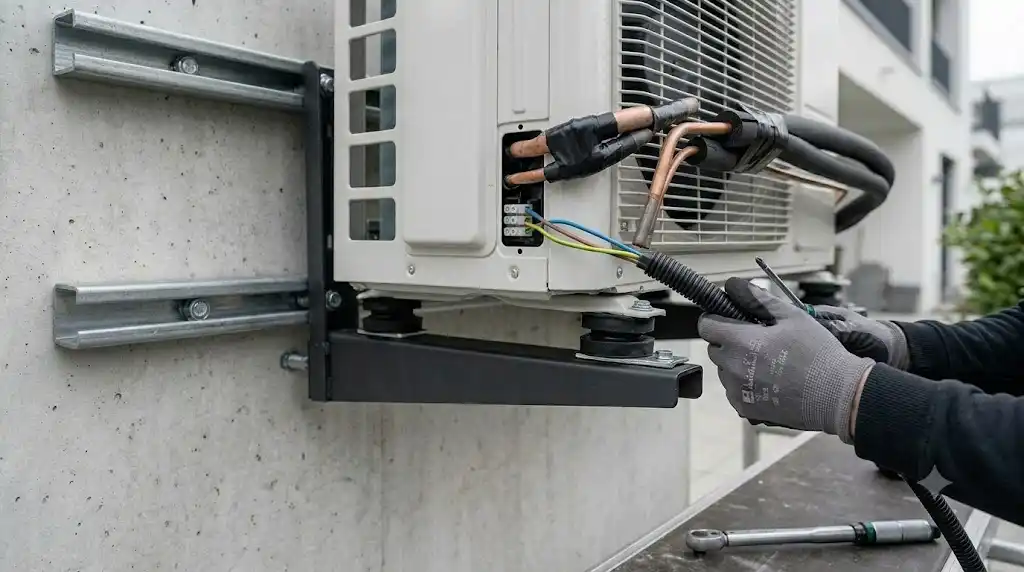

گام هشتم: استقرار یونیت خارجی
دستگاه روی پایه قرار گرفته و با پیچهای استاندارد محکم میشود.
تمامی اتصالات باید مجدداً بازبینی شوند.
گام نهم: کنترل نهایی
در پایان عملکرد کلی سازه، میزان لرزش و استحکام اتصالات بررسی میشود.
نکات فنی مهم در طراحی پایه اسپلیت
هرچه وزن دستگاه بیشتر باشد، حساسیت طراحی نیز افزایش پیدا میکند.
چند نکته کلیدی باید در محاسبات لحاظ شود.
ظرفیت باربری
پروفیل انتخابی باید حداقل ۱.۵ برابر وزن دستگاه را تحمل کند.
فاصله اتصالات
افزایش بیش از حد فاصله میان تکیهگاهها میتواند باعث خمش پروفیل شود.
مقاومت در برابر خوردگی
شرایط آب و هوایی منطقه باید در انتخاب پوشش سطحی لحاظ شود.
کنترل ارتعاشات
وجود کمپرسور باعث ایجاد لرزش دائمی در سیستم خواهد شد.
خطاهای رایج هنگام نصب کولر گازی روی پروفیل ۴۱ در ۲۱
بسیاری از مشکلات بهرهبرداری ناشی از اشتباهات اجرایی هستند.
استفاده از پروفیل ضعیف
انتخاب ضخامت نامناسب موجب افتادگی سازه میشود.
حذف لرزهگیر
این اشتباه یکی از عوامل اصلی انتقال صدا به ساختمان است.
تراز نبودن پایه
عملکرد کمپرسور تحت تأثیر قرار میگیرد.
پیچکاری غیراستاندارد
شل بودن اتصالات باعث کاهش ایمنی میشود.
نصب در فضای بسته
کاهش گردش هوا موجب افت راندمان دستگاه خواهد شد.
۵ راهکار برای افزایش عمر پایه اسپلیت
استفاده از پروفیل گالوانیزه گرم
این نوع پوشش مقاومت بیشتری در برابر زنگزدگی دارد.
بازبینی دورهای پیچها
کنترل سالیانه اتصالات از شل شدن سازه جلوگیری میکند.
نصب لرزهگیر باکیفیت
کاهش ارتعاش موجب افزایش عمر تجهیزات میشود.
جلوگیری از تجمع آب
طراحی مناسب مسیر تخلیه مانع خوردگی خواهد شد.
انتخاب ضخامت مناسب
استفاده از پروفیل استاندارد احتمال تغییر شکل را کاهش میدهد.
مقایسه پایه مدولار با پایه جوشی سنتی
پایههای جوشی سالها در پروژههای ساختمانی مورد استفاده قرار گرفتهاند. با این حال، سیستمهای مدولار مزایای قابل توجهی ارائه میکنند.
در روش مدولار نیازی به عملیات جوشکاری در محل وجود ندارد. علاوه بر آن، امکان جابهجایی و توسعه سازه نیز فراهم میشود.
از سوی دیگر، پوشش گالوانیزه کارخانهای دوام بیشتری نسبت به رنگآمیزی دستی دارد.
به همین دلیل بسیاری از پروژههای جدید به سمت استفاده از پروفیل ۴۱ در ۲۱ حرکت کردهاند.
سناریوی اجرایی واقعی
فرض کنید یک ساختمان اداری قصد نصب ۱۲ دستگاه اسپلیت ۲۴۰۰۰ را در نمای جانبی خود دارد.
تیم اجرایی پس از بررسی وزن تجهیزات، از پروفیل گالوانیزه ۴۱×۲۱ با ضخامت ۲ میلیمتر استفاده میکند. فریمها به کمک مهرههای فنری و رول بولتهای استاندارد مونتاژ میشوند.
پس از نصب لرزهگیرهای لاستیکی و اجرای کنترل تراز، تمامی یونیتها روی سازه قرار میگیرند.
نتیجه نهایی شامل کاهش زمان نصب، حذف عملیات جوشکاری، افزایش زیبایی نما و عملکرد پایدار تجهیزات در بلندمدت خواهد بود.
تأثیر انتخاب صحیح پروفیل بر عملکرد کولر گازی
پایه نگهدارنده تنها یک سازه فلزی ساده نیست.
این بخش وظیفه تحمل وزن دستگاه، جذب بخشی از ارتعاشات و حفظ موقعیت صحیح یونیت خارجی را بر عهده دارد.
هرگونه ضعف در طراحی یا انتخاب متریال میتواند منجر به افزایش لرزش، تولید صدا، آسیب به لولههای مسی و کاهش راندمان سیستم شود.
به همین دلیل انتخاب پروفیل استاندارد و اجرای صحیح آن باید بهعنوان بخشی از فرآیند تخصصی نصب اسپلیت در نظر گرفته شود.
سوالات متداول
آیا پروفیل ۴۱ در ۲۱ برای نصب اسپلیت مناسب است؟
بله، این پروفیل یکی از پرکاربردترین مقاطع مدولار برای اجرای پایه کولر گازی محسوب میشود.
ضخامت مناسب پروفیل برای کولر گازی چیست؟
معمولاً ضخامتهای ۲ یا ۲.۵ میلیمتری برای اکثر دستگاهها مناسب هستند.
آیا استفاده از لرزهگیر ضروری است؟
بله، لرزهگیر باعث کاهش انتقال ارتعاش و صدا به سازه میشود.
پایه مدولار چه مزیتی نسبت به پایه جوشی دارد؟
نصب سریعتر، مقاومت بیشتر در برابر خوردگی و امکان تنظیم ابعاد از مهمترین مزایا هستند.
آیا میتوان پروفیل را در فضای باز نصب کرد؟
بله، اما استفاده از نوع گالوانیزه برای محیطهای بیرونی توصیه میشود.
حداکثر وزن قابل تحمل پروفیل ۴۱×۲۱ چقدر است؟
این مقدار به ضخامت، نوع نصب و تعداد تکیهگاهها بستگی دارد و باید توسط مهندس محاسبه شود.
چرا تراز بودن یونیت خارجی اهمیت دارد؟
عدم تراز مناسب میتواند عملکرد کمپرسور و تخلیه آب را مختل کند.
هر چند وقت یک بار باید اتصالات بررسی شوند؟
بازرسی سالیانه برای اطمینان از استحکام اتصالات پیشنهاد میشود.
