مقدمه
سرعت اجرا، کاهش هزینههای نصب و افزایش کیفیت نهایی، سه عامل کلیدی در انتخاب سیستم مناسب برای اجرای گرمایش از کف هستند. در سالهای اخیر، استفاده از یونولیت شانه تخم مرغی بهعنوان بستر نصب لولههای گرمایش از کف، جایگزین روشهای سنتی شده و بسیاری از مجریان پروژههای ساختمانی از این فناوری برای کاهش زمان اجرا و افزایش دقت بهره میبرند. مهمترین مزیت این سیستم، امکان نصب لولهها بدون نیاز به کلیپس یا بستهای پلاستیکی است؛ موضوعی که علاوه بر کاهش هزینه تجهیزات، عملیات نصب را نیز سادهتر میکند.
در روشهای قدیمی، لولههای پنجلایه یا PEX باید به کمک کلیپس روی صفحات عایق یا توری فلزی ثابت میشدند. این فرآیند علاوه بر زمانبر بودن، به ابزارهای جانبی و نیروی کار بیشتری نیاز داشت. اما یونولیت شانه تخم مرغی با طراحی برجسته و مهندسیشده خود، لوله را در محل مناسب نگه میدارد و مانع جابهجایی آن هنگام بتنریزی میشود.
با توجه به رشد استفاده از سیستمهای گرمایش از کف در ساختمانهای مسکونی، تجاری و ویلایی، شناخت مزایا، نحوه نصب و نکات فنی یونولیت شانه تخم مرغی اهمیت ویژهای دارد. در ادامه، به بررسی کامل این سیستم، روش اجرای مرحلهای و مهمترین نکات کاربردی آن خواهیم پرداخت.
یونولیت شانه تخم مرغی چیست؟

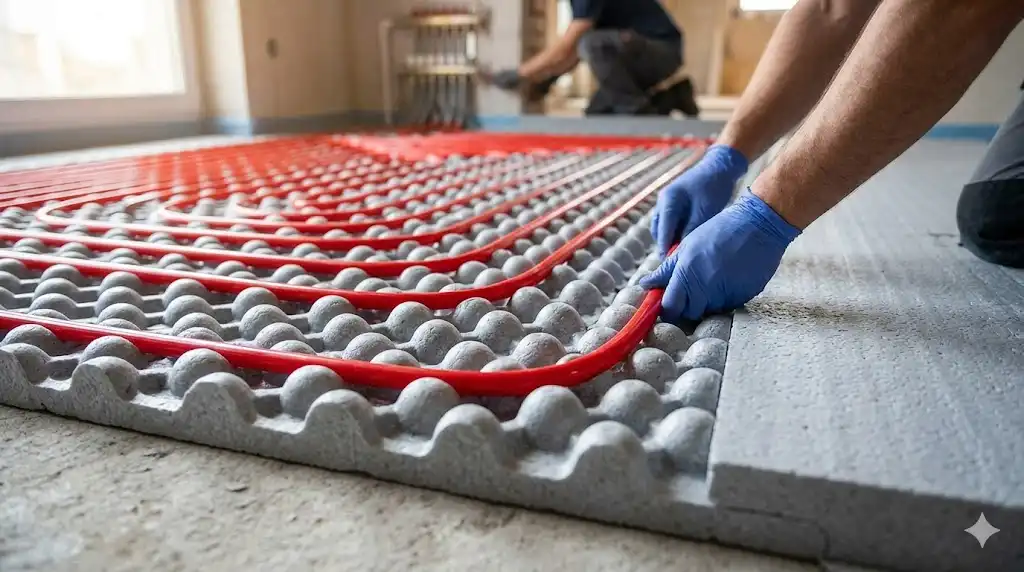

یونولیت شانه تخم مرغی یا پنل برجسته گرمایش از کف، نوعی عایق حرارتی از جنس پلیاستایرن منبسطشده (EPS) یا پلیاستایرن با دانسیته بالا است که روی سطح آن برجستگیهایی منظم ایجاد شده است. این برجستگیها به گونهای طراحی شدهاند که لولههای گرمایش از کف با قطرهای استاندارد، معمولاً 16 یا 20 میلیمتر، بهراحتی میان آنها قرار گرفته و بدون نیاز به تجهیزات نگهدارنده اضافی ثابت شوند.
طراحی مهندسی این پنلها علاوه بر تسهیل نصب، موجب حفظ فاصله یکنواخت بین لولهها شده و عملکرد حرارتی سیستم را بهبود میبخشد. همچنین وجود لایه عایق در زیر لولهها از انتقال حرارت به سمت کف سازه جلوگیری کرده و راندمان انرژی را افزایش میدهد.
چرا نصب بدون کلیپس اهمیت دارد؟
در پروژههای ساختمانی، سرعت اجرا تأثیر مستقیمی بر کاهش هزینههای نیروی انسانی و تحویل بهموقع پروژه دارد. حذف مرحله نصب کلیپس و بستهای پلاستیکی باعث میشود زمان اجرای هر واحد مسکونی به میزان قابل توجهی کاهش یابد.
از سوی دیگر، استفاده نکردن از کلیپس احتمال آسیب دیدن لوله بر اثر فشار ابزار نصب را از بین میبرد. در روشهای سنتی، اگر کلیپس بهدرستی نصب نشود یا بیش از حد به لوله فشار وارد کند، امکان ایجاد تنش موضعی و کاهش عمر مفید لوله وجود خواهد داشت.
علاوه بر این، حذف تجهیزات جانبی موجب کاهش هزینه خرید متعلقات شده و مدیریت انبار پروژه را سادهتر میکند.
مزایای استفاده از یونولیت شانه تخم مرغی برای گرمایش از کف
افزایش سرعت نصب
یکی از مهمترین مزیتهای این سیستم، سرعت بالای اجرا است. نصاب تنها کافی است لوله را مطابق نقشه طراحیشده بین شیارها و برجستگیهای پنل قرار دهد. این فرآیند نسبت به روشهای مبتنی بر کلیپس و توری فلزی زمان بسیار کمتری نیاز دارد.
عدم نیاز به کلیپس و بست پلاستیکی
برجستگیهای استاندارد روی پنل وظیفه نگهداری لوله را بر عهده دارند. به همین دلیل نیازی به استفاده از کلیپس، سوزن پلاستیکی یا ابزارهای جانبی نیست.
افزایش دقت در فاصلهگذاری لولهها
طراحی منظم یونولیت شانه تخم مرغی باعث میشود فاصله بین مسیرهای لولهکشی در تمام بخشهای پروژه یکسان باقی بماند. این موضوع توزیع یکنواخت حرارت را تضمین میکند.
بهبود عایقکاری حرارتی
وجود لایه پلیاستایرن با دانسیته مناسب از انتقال گرما به سمت پایین جلوگیری میکند و بخش عمده انرژی تولیدشده به فضای داخلی ساختمان منتقل میشود.
کاهش احتمال جابهجایی هنگام بتنریزی
در زمان اجرای ملات یا بتن روی سیستم گرمایش از کف، لولههایی که با کلیپس نامناسب مهار شدهاند ممکن است حرکت کنند. اما در سیستم شانه تخم مرغی، لولهها بهصورت مکانیکی بین برجستگیها قفل میشوند و ثبات بیشتری دارند.
اجزای اصلی سیستم گرمایش از کف با یونولیت شانه تخم مرغی
پنل یونولیت شانه تخم مرغی
این پنلها معمولاً از پلیاستایرن فشرده با مقاومت مناسب در برابر فشار تولید میشوند و دارای برجستگیهای منظم برای تثبیت لوله هستند.
لوله گرمایش از کف
رایجترین گزینه برای این سیستم، لوله پنجلایه یا لوله PEX با قطر 16 میلیمتر است که انعطافپذیری و مقاومت حرارتی بالایی دارد.
نوار عایق محیطی
برای جلوگیری از انتقال حرارت و جذب انبساط کف، نوار عایق در پیرامون دیوارها نصب میشود.
کلکتور و اتصالات
تمام مدارهای گرمایش از کف به کلکتور متصل میشوند تا توزیع آب گرم بهصورت متعادل انجام شود.
ملات یا بتن پوششی
پس از نصب و تست سیستم، لایهای از ملات یا بتن روی لولهها اجرا میشود تا سطح نهایی کف آماده پوشش نهایی مانند سرامیک یا سنگ شود.
مراحل نصب سریع لوله گرمایش از کف روی یونولیت شانه تخم مرغی
آمادهسازی سطح زیرکار
ابتدا سطح کف باید کاملاً تمیز، تراز و عاری از نخالههای ساختمانی باشد. هرگونه ناهمواری میتواند باعث قرارگیری نامناسب پنلها شود.
نصب نوار عایق پیرامونی
در اطراف دیوارها و ستونها، نوار عایق مخصوص نصب میشود تا از انتقال حرارت و ایجاد ترک ناشی از انبساط جلوگیری شود.
چیدمان پنلهای شانه تخم مرغی
پنلها بهصورت منظم و مطابق نقشه اجرایی کنار یکدیگر قرار میگیرند. طراحی قفلشونده برخی مدلها باعث اتصال بهتر و جلوگیری از ایجاد فاصله بین صفحات میشود.

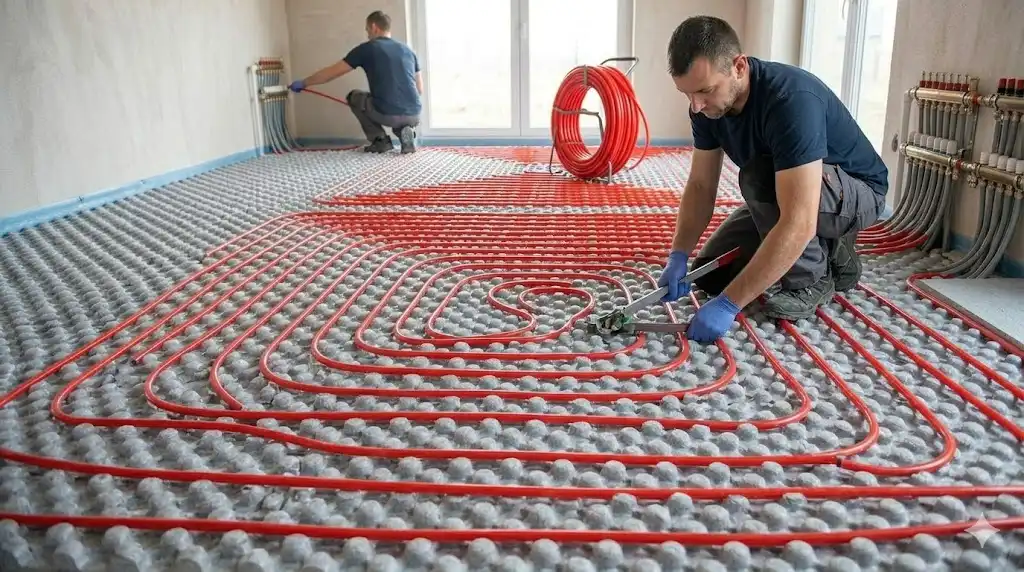

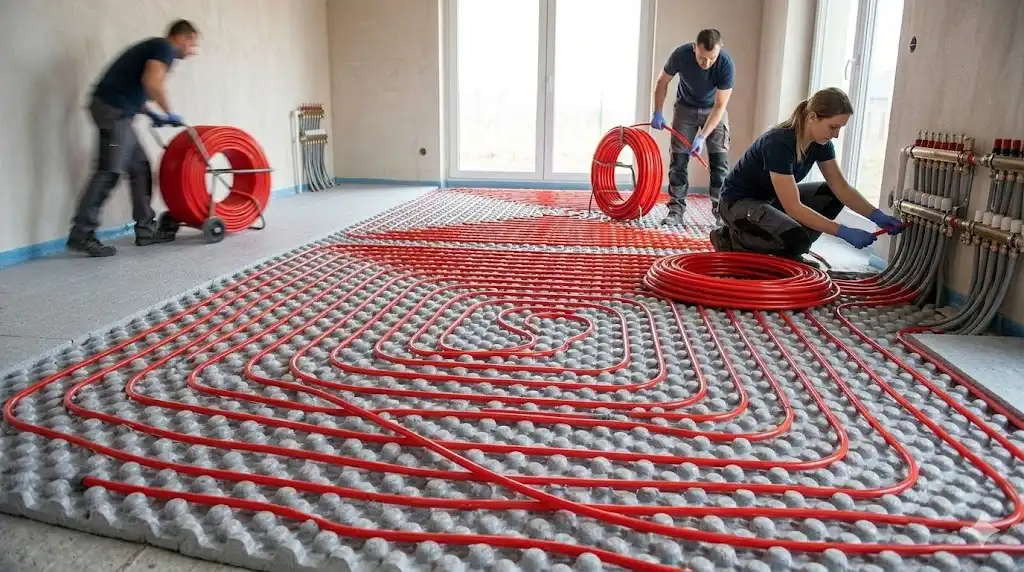

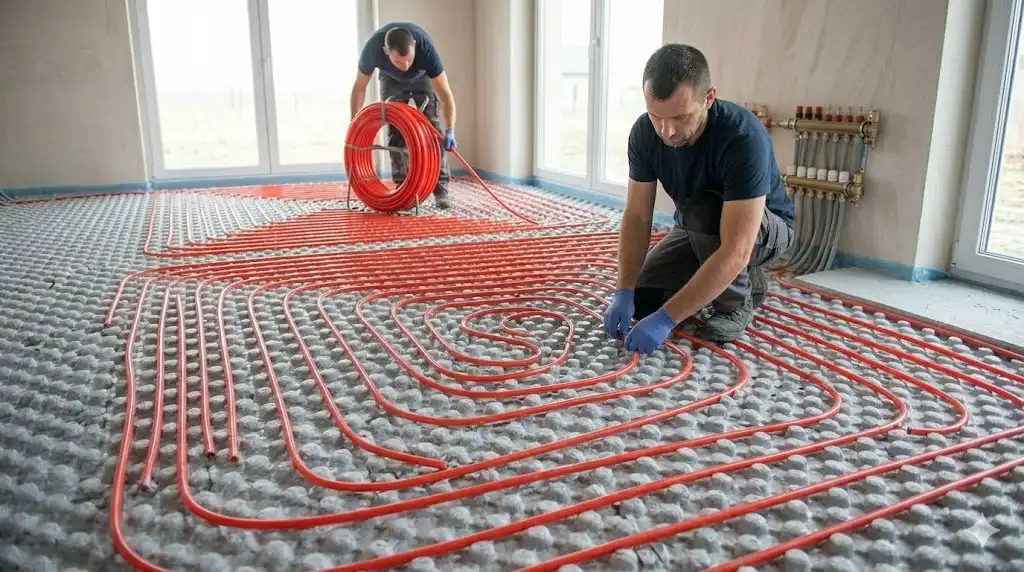

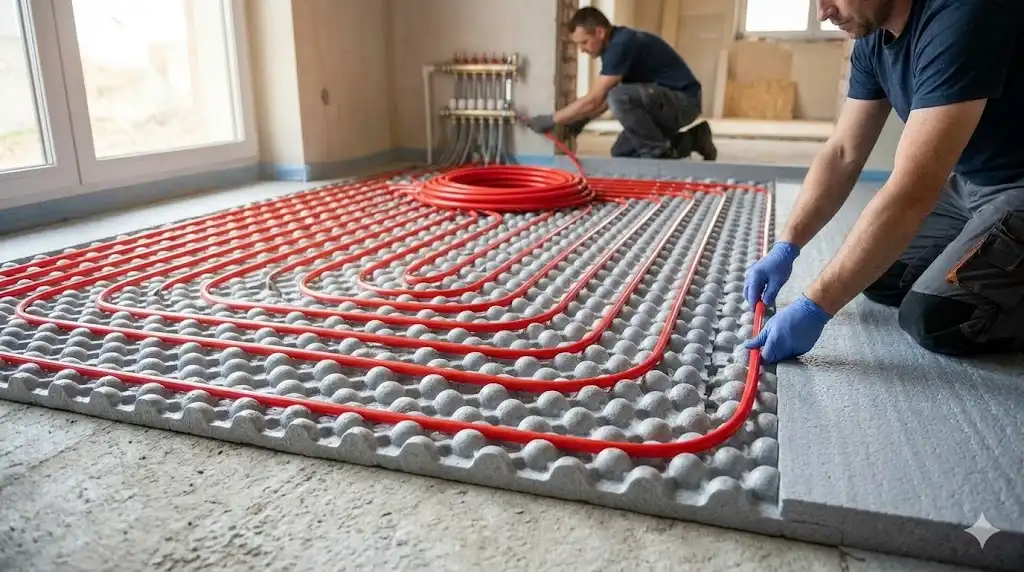

جانمایی و نصب لولهها

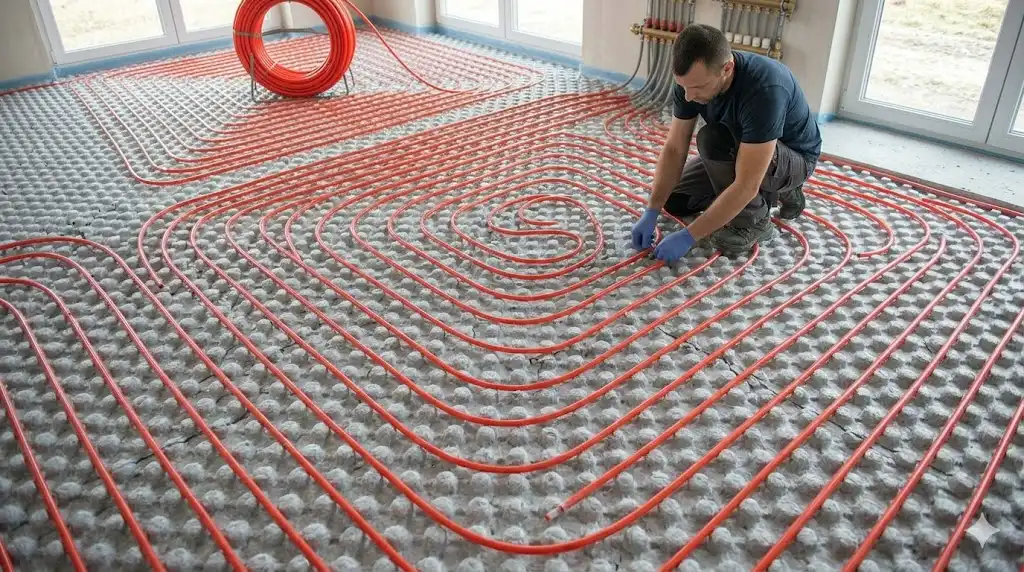

لولهها مطابق الگوی مارپیچ یا حلزونی، در شیارهای ایجادشده بین برجستگیها قرار میگیرند. در این مرحله نیازی به نصب کلیپس یا ابزار مهار اضافی وجود ندارد.
اتصال به کلکتور و تست فشار
پس از تکمیل لولهکشی، مدارها به کلکتور متصل شده و تست فشار هیدرواستاتیک انجام میشود تا از عدم وجود نشتی اطمینان حاصل شود.
بتنریزی نهایی
پس از تأیید تست فشار، لایه ملات یا بتن روی سیستم اجرا میشود. توصیه میشود در زمان بتنریزی، مدارها تحت فشار قرار داشته باشند تا از تغییر شکل احتمالی لوله جلوگیری شود.
نکات فنی و استانداردهای مهم در اجرای سیستم
انتخاب دانسیته مناسب یونولیت
چگالی یونولیت باید بهگونهای باشد که توان تحمل وزن بتن و بارهای بهرهبرداری را داشته باشد. استفاده از پنلهای کمکیفیت میتواند موجب تغییر شکل یا شکستگی آنها شود.
رعایت فاصله استاندارد بین لولهها
فاصله بین مسیرهای لولهکشی معمولاً بین 10 تا 20 سانتیمتر تعیین میشود و باید بر اساس محاسبات حرارتی پروژه انتخاب گردد.
انجام تست فشار قبل از پوشش نهایی
اجرای تست فشار حداقل به مدت 24 ساعت، یکی از مهمترین مراحل کنترل کیفیت در سیستم گرمایش از کف است.
استفاده از لوله استاندارد
لولههای دارای استاندارد ملی و بینالمللی، مقاومت بیشتری در برابر دما و فشار داشته و طول عمر بالاتری ارائه میدهند.
خطاهای رایج هنگام نصب روی یونولیت شانه تخم مرغی
یکی از اشتباهات متداول، استفاده از یونولیت با دانسیته پایین برای کاهش هزینه است. این کار ممکن است باعث فرورفتگی پنل و کاهش کیفیت اجرای کف شود.
برخی مجریان بدون توجه به نقشه طراحی، فاصله لولهها را بهصورت نامنظم اجرا میکنند. این موضوع باعث ایجاد نقاط سرد و گرم در کف ساختمان خواهد شد.
عدم انجام تست فشار پیش از بتنریزی نیز از خطاهای پرهزینه است. اگر پس از اجرای کفسازی نشتی در سیستم مشاهده شود، تعمیر آن نیازمند تخریب بخشی از کف خواهد بود.
همچنین قرار دادن لولهها خارج از شیارهای استاندارد یا اعمال فشار بیش از حد هنگام نصب میتواند به ساختار لوله آسیب وارد کند.
۵ راهکار کاربردی برای اجرای بهتر گرمایش از کف روی یونولیت شانه تخم مرغی
۱. از پنلهای با دانسیته استاندارد استفاده کنید
انتخاب یونولیت با کیفیت بالا، استحکام و طول عمر سیستم را افزایش میدهد.
۲. نقشه لولهکشی را قبل از اجرا آماده کنید
طراحی دقیق مسیرها باعث کاهش پرت لوله و افزایش راندمان گرمایشی خواهد شد.
۳. تست فشار را جدی بگیرید
پیش از بتنریزی، سیستم باید مطابق استاندارد تحت فشار قرار گیرد و از عدم نشتی اطمینان حاصل شود.
۴. از لوله پنجلایه یا PEX استاندارد بهره ببرید
کیفیت لوله تأثیر مستقیمی بر عمر مفید و عملکرد گرمایش از کف دارد.
۵. بتنریزی را با دقت و بدون ضربه انجام دهید
هرگونه جابهجایی شدید یا فشار موضعی هنگام اجرای کف میتواند به لولهها یا پنلها آسیب وارد کند.
سناریوی اجرایی؛ کاهش زمان نصب در یک پروژه مسکونی
فرض کنید یک مجتمع مسکونی 10 واحدی قرار است به سیستم گرمایش از کف مجهز شود. در روش سنتی، تیم اجرایی باید ابتدا عایق را پهن کرده، سپس توری فلزی را نصب و در ادامه با استفاده از صدها عدد کلیپس، لولهها را ثابت کند. این فرآیند علاوه بر مصرف زمان، نیازمند نیروی انسانی بیشتری است.
اکنون همان پروژه را با استفاده از یونولیت شانه تخم مرغی در نظر بگیرید. پنلها بهسرعت روی کف قرار میگیرند و لولهها تنها با فشار دست در محل مناسب بین برجستگیها ثابت میشوند. حذف کلیپس و توری فلزی باعث میشود مدت زمان اجرا به شکل محسوسی کاهش یابد و هزینه نهایی پروژه نیز کمتر شود. همچنین به دلیل یکنواخت بودن فواصل لولهکشی، توزیع حرارت در تمام واحدها عملکرد مطلوبتری خواهد داشت.
چرا یونولیت شانه تخم مرغی به انتخاب اول مجریان حرفهای تبدیل شده است؟
ترکیب سرعت نصب، کاهش هزینه تجهیزات جانبی و بهبود کیفیت اجرا، مهمترین دلایل استقبال از این سیستم هستند. بسیاری از پیمانکاران ترجیح میدهند به جای استفاده از روشهای سنتی، از پنلهای آمادهای استفاده کنند که فرآیند نصب را سادهتر و احتمال خطای انسانی را کمتر میکند.
از طرفی، افزایش بهرهوری انرژی در ساختمانها باعث شده استفاده از عایقهای حرارتی استاندارد اهمیت بیشتری پیدا کند. یونولیت شانه تخم مرغی علاوه بر نقش نگهدارنده لوله، بهعنوان یک عایق مؤثر نیز عمل کرده و از اتلاف گرما جلوگیری میکند.
نصب لوله گرمایش از کف روی یونولیت شانه تخم مرغی چگونه انجام میشود؟
در سیستم یونولیت شانه تخم مرغی، لولههای گرمایش از کف بین برجستگیهای طراحیشده روی عایق قرار میگیرند و بدون نیاز به کلیپس یا بست اضافی در جای خود ثابت میشوند. این روش باعث افزایش سرعت اجرا، کاهش هزینه نصب، جلوگیری از جابهجایی لولهها و بهبود نظم شبکه لولهکشی میشود.
جمعبندی
نصب سریع لوله گرمایش از کف روی یونولیت شانه تخم مرغی بدون نیاز به کلیپس، یکی از مدرنترین و کارآمدترین روشهای اجرای سیستمهای گرمایشی در ساختمانهای امروزی است. این فناوری با حذف بستهای پلاستیکی، سرعت نصب را افزایش داده و هزینههای اجرایی را کاهش میدهد. همچنین تثبیت مناسب لولهها، بهبود عایقکاری حرارتی و کاهش احتمال خطا در اجرا از دیگر مزایای آن به شمار میرود.
برای دستیابی به بهترین نتیجه، انتخاب پنل باکیفیت، استفاده از لوله استاندارد، رعایت فاصله مناسب بین مدارها و انجام تست فشار قبل از بتنریزی ضروری است. رعایت این اصول، عملکرد مطمئن و طول عمر بالای سیستم گرمایش از کف را تضمین خواهد کرد.
سوالات متداول
یونولیت شانه تخم مرغی چیست؟
نوعی پنل عایق حرارتی برجسته است که لولههای گرمایش از کف را بدون نیاز به کلیپس در محل خود نگه میدارد.
آیا در این سیستم به کلیپس نیاز است؟
خیر، طراحی برجستگیهای پنل باعث تثبیت لولهها میشود و نیازی به بست اضافی وجود ندارد.
مهمترین مزیت این روش چیست؟
افزایش سرعت نصب و کاهش هزینه اجرای سیستم گرمایش از کف از مهمترین مزایای آن است.
چه نوع لولهای برای این سیستم مناسب است؟
معمولاً لوله پنجلایه یا PEX با قطر 16 میلیمتر برای این پنلها استفاده میشود.
آیا یونولیت شانه تخم مرغی نقش عایق حرارتی هم دارد؟
بله، این پنلها علاوه بر نگهداری لوله، از انتقال حرارت به سمت کف سازه جلوگیری میکنند.
آیا قبل از بتنریزی باید تست فشار انجام شود؟
بله، انجام تست فشار برای اطمینان از سلامت سیستم کاملاً ضروری است.
آیا این روش برای ساختمانهای مسکونی و ویلایی مناسب است؟
بله، این سیستم در انواع پروژههای مسکونی، ویلایی، اداری و تجاری کاربرد گستردهای دارد.
