مقدمه
نصب پنل خورشیدی روی صفحات عمودی یکی از روشهای نوین بهرهبرداری از انرژی خورشیدی در ساختمانهایی است که فضای کافی روی بام ندارند یا نیازمند بیشترین بازده در حداقل فضا هستند. اگر این پنلها بهدرستی نصب نشوند، زاویه تابش، میزان تولید انرژی و پایداری سازه بهشدت کاهش مییابد. در سالهای اخیر، طراحان سیستمهای خورشیدی با استفاده از روشهای استاندارد و تجهیزات پیشرفته، نصب عمودی پنلها را با دقت بیشتری انجام میدهند. در این مقاله بهعنوان یک راهنمای کامل، بهترین نکات فنی نصب پنل خورشیدی روی سطوح عمودی، خطاهای رایج و استانداردهای اجرایی سال ۲۰۲۵ بررسی میشود.
پنل خورشیدی عمودی چیست و چرا نصب صحیح آن اهمیت دارد؟

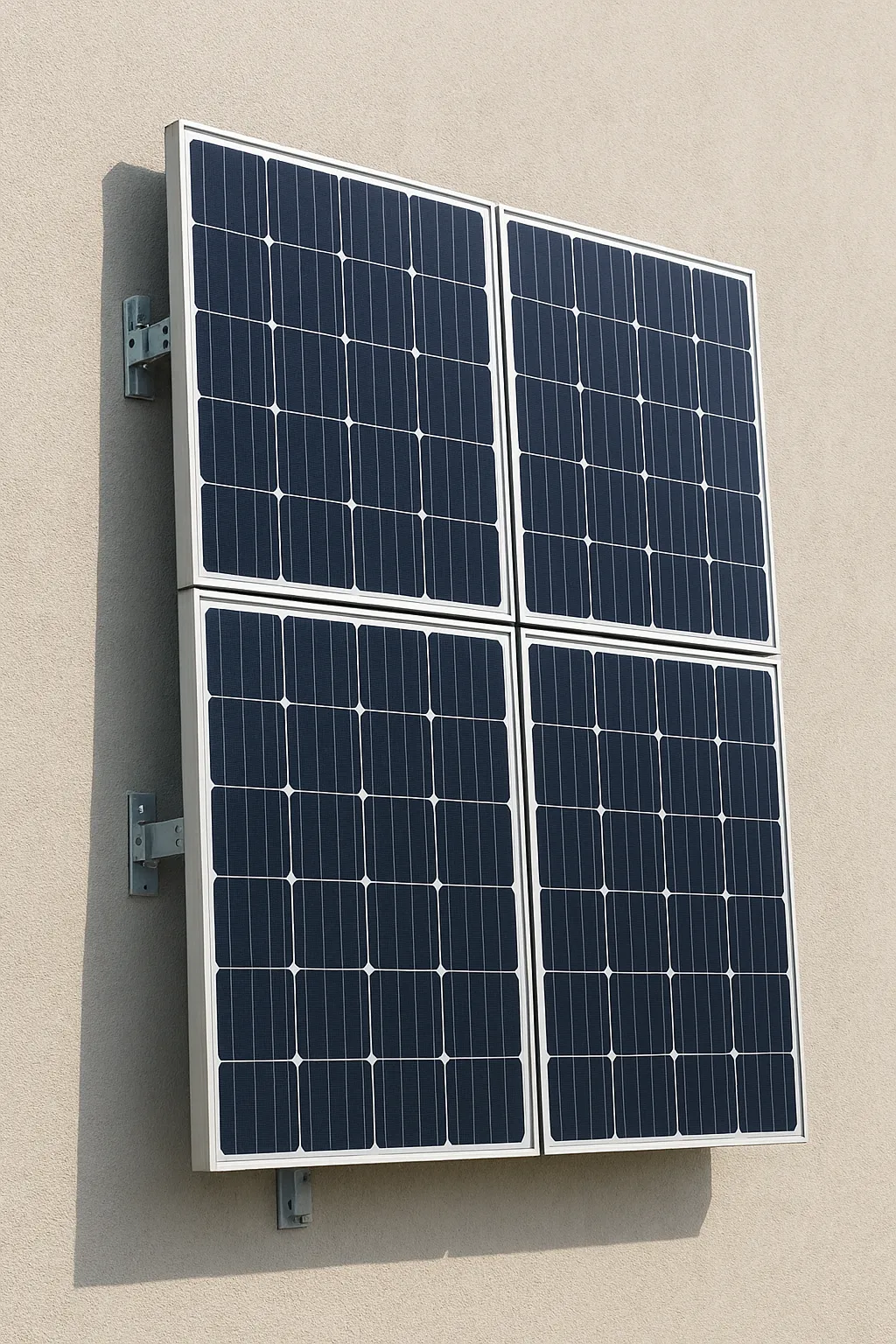

نصب پنل خورشیدی در حالت عمودی به معنای نصب ماژولها روی دیوارها، نمای ساختمان یا سطوح قائم است. این روش معمولاً در ساختمانهای مرتفع، پروژههای شهری، محیطهای با فضای محدود و مناطقی با بار برفی زیاد استفاده میشود. طبق بررسیهای بازار انرژی خورشیدی ۲۰۲۴، حدود ۴۵٪ از کاهش بازده پنلهای عمودی ناشی از نصب غیراستاندارد و رعایت نکردن زاویه قابل تنظیم است. بنابراین، نصب صحیح این پنلها نقش مهمی در افزایش تولید انرژی و دوام سازه دارد.
مراحل اصلی نصب پنل خورشیدی روی صفحات عمودی
۱. ارزیابی محل نصب
- بررسی میزان سایهاندازی در طول روز
- اندازهگیری زاویه تابش خورشید
- بررسی مقاومت و جنس دیوار
- تعیین ظرفیت سازه برای تحمل بار پنل و براکتها
۲. انتخاب نوع پنل مناسب
- پنل مونوکریستال برای بازده بیشتر در حالت عمودی
- پنلهای BIPV برای استفاده در نماهای مدرن
- پنلهای با قاب سبک برای کاهش فشار سازه
- انتخاب پنل با راندمان مناسب در تابش کمزاویه
۳. طراحی سازه نگهدارنده (براکت)
- استفاده از براکتهای آلومینیومی ضدزنگ
- طراحی اتصالات مقاوم در برابر باد
- تعیین زاویه قابل تنظیم برای افزایش راندمان
- رعایت فاصله تهویه بین پنل و دیوار
۴. نصب پنلها روی سازه
- نصب از پایین به بالا برای پایداری بیشتر
- کنترل تراز و شاقول بودن براکتها
- استفاده از پیچهای استیل ضد خوردگی
- اتصال دقیق کابلها و مسیرهای عبور بدون فشار اضافی
۵. اتصال سیستم الکتریکی
- استفاده از اینورتر مناسب با ولتاژ خروجی پنلها
- نصب جعبه اتصال (Junction Box) استاندارد
- کنترل اتصال زمین (ارت) برای جلوگیری از آسیبهای الکتریکی
- تست ولتاژ و بازده قبل از راهاندازی نهایی
۶. تست نهایی عملکرد
- اندازهگیری جریان و ولتاژ خروجی
- تست مقاومت در برابر باد
- بررسی گرمایش بیشازحد
- ثبت دادهها برای کنترل کیفیت
خطاهای رایج در نصب پنل خورشیدی عمودی
۱. انتخاب زاویه نامناسب نسبت به تابش خورشید
۲. نصب پنل روی دیوارهای ضعیف یا بدون مقاومت کافی
۳. استفاده از براکتهای غیراستاندارد و کمکیفیت
۴. اتصال الکتریکی نادرست و خطر آتشسوزی
۵. نصب پنلها بدون فاصله تهویه
۶. عدم توجه به سایهاندازی در فصول مختلف
۷. متصل نکردن صحیح سیستم ارت
طبق گزارش SolarTech ایران در سال ۲۰۲۵، ۳۸٪ از خرابیهای پنلهای عمودی به دلیل انتخاب نادرست زاویه و براکت غیراستاندارد بوده است.
بهترین روشهای نصب پنل خورشیدی روی صفحات عمودی در سال ۲۰۲۵
نصب پنل خورشیدی روی صفحات عمودی زمانی اهمیت پیدا میکند که فضای سقف محدود باشد یا طراح بخواهد سیستم خورشیدی بخشی از نما باشد. در پروژههای مختلف، انتخاب روش مناسب نصب میتواند بازده انرژی، پایداری سازه و زیبایی ظاهری را بهطور قابلتوجهی افزایش دهد. در ادامه، چهار روش اصلی و کاربردی برای نصب پنل خورشیدی روی سطوح عمودی بررسی میشود.
نصب با براکتهای قابل تنظیم
این روش یکی از پرکاربردترین تکنیکهای سال ۲۰۲۵ است. براکتهای قابل تنظیم امکان تغییر زاویه پنل نسبت به تابش خورشید را فراهم میکنند و همین موضوع باعث افزایش بازده انرژی در تمام فصلها میشود. همچنین، تنظیم زاویه نیاز به باز کردن کامل پنل ندارد و به همین دلیل برای پروژههای بزرگ و صنعتی انتخابی ایدهآل به شمار میآید.
نصب پنلهای BIPV بر روی نمای ساختمان
در این روش، پنلها بهصورت یکپارچه در نما جای میگیرند و نقش دوگانه تولید انرژی و پوشش معماری را ایفا میکنند. این سیستم علاوه بر ظاهر مدرن و هماهنگ، باعث کاهش هزینههای سازهای اضافی میشود. پنلهای BIPV بهویژه در ساختمانهای بلند، مدرن و پروژههای نمای شیشهای بسیار پرکاربرد هستند.
نصب با فریمهای سبک آلومینیومی
فریمهای آلومینیومی به دلیل وزن کم و مقاومت بالا در برابر خوردگی، یکی از ارزانترین و سریعترین روشهای نصب بر سطوح عمودی محسوب میشوند. این روش فشار اضافی روی دیوار وارد نمیکند و برای دیوارهای کماستحکام نیز کاربرد دارد. همچنین سرعت نصب بالا باعث میشود گزینهای مناسب برای پروژههای سریع یا نیمهصنعتی باشد.
نصب مستقیم با سیستمهای ماژولار
سیستمهای ماژولار بهگونهای طراحی شدهاند که بدون نیاز به ابزار پیچیده نصب شوند. این ویژگی باعث افزایش سرعت اجرا شده و این روش را برای نصبهای خانگی، پروژههای کوچک و محیطهای محدود مناسب میکند. در این تکنیک، قطعات ماژولار بهصورت مستقیم روی سطح عمودی قرار میگیرند و پایداری مناسبی برای پنل ایجاد میکنند.
نکات اجرایی مهم
- همیشه زاویه نصب را مطابق با عرض جغرافیایی تنظیم کنید.
- از براکتهای مقاوم در برابر باد و زنگزدگی استفاده کنید.
- برای جلوگیری از کاهش راندمان، فاصله تهویه پشت پنلها را رعایت کنید.
- کابلهای DC باید کاملاً ایمن، منظم و استاندارد باشند.
- در محیطهای صنعتی، از محافظ ولتاژ (SPD) استفاده کنید.
- پنلها باید دارای گواهی استاندارد EN و IEC باشند.
مقایسه روشهای نصب (جدول)
| روش نصب | بازده | سرعت اجرا | هزینه | کاربرد |
|---|---|---|---|---|
| براکت قابل تنظیم | بسیار بالا | متوسط | متوسط | صنعتی و تجاری |
| BIPV روی نما | بالا | متوسط | بالا | ساختمانهای مدرن |
| فریمهای سبک آلومینیومی | بالا | بالا | متوسط | پروژههای سریع |
| سیستمهای ماژولار سریع نصب | متوسط | بسیار بالا | پایین | پروژههای کوچک |
نکات کلیدی
- بهترین روش نصب پنل خورشیدی روی صفحات عمودی استفاده از براکتهای قابل تنظیم است که زاویه مناسب تابش را در فصول مختلف تضمین میکند.
- برای نصب صحیح پنل خورشیدی عمودی، ابتدا باید محل نصب بررسی شود، براکت مقاوم طراحی گردد و سپس پنلها با پیچهای استاندارد نصب شوند.
- رایجترین خطا در نصب پنل عمودی خورشیدی، عدم رعایت زاویه و استفاده از اتصالات نامناسب است.
- پنلهای BIPV و براکتهای سبک آلومینیومی جزو روشهای بهروز نصب عمودی در پروژههای ۲۰۲۵ هستند.
سوالات متداول
۱. آیا بازده پنل خورشیدی عمودی کمتر است؟
بله، اما قابل جبران است.
توضیح بیشتر: با براکت قابل تنظیم میتوان بازده را تا ۳۰٪ افزایش داد.
۲. بهترین نوع پنل برای نصب عمودی چیست؟
پنل مونوکریستال.
توضیح بیشتر: راندمان آن در تابش کمزاویه بیشتر است.
۳. فاصله مناسب پشت پنل چقدر است؟
۳ تا ۱۰ سانتیمتر.
توضیح بیشتر: این فاصله باعث تهویه و کاهش حرارت میشود.
۴. آیا پنل عمودی در برابر باد مقاوم است؟
بله، اگر براکت استاندارد انتخاب شود.
توضیح بیشتر: اتصالات باید تست مقاومت باد را گذرانده باشند.
۵. آیا پنل عمودی نیاز به آببندی دارد؟
بله.
توضیح بیشتر: باید مسیرهای نفوذ آب در دیوار کاملاً بسته شود.
۶. آیا میتوان پنل را مستقیم روی دیوار نصب کرد؟
خیر، مگر با سیستمهای BIPV.
توضیح بیشتر: معمولاً نیاز به براکت دارد.
۷. بهترین زاویه نصب پنل عمودی چیست؟
زاویه ۱۵ تا ۳۰ درجه.
توضیح بیشتر: بسته به عرض جغرافیایی تنظیم میشود.
