مقدمه
نصب سوپرفیکس پنل خورشیدی یکی از مراحل کلیدی در اجرای سیستم‌های فتوولتائیک است. اگر پایه‌ها، براکت‌ها و صفحات مهاری به‌درستی تثبیت نشده باشند، عملکرد پنل‌ها تحت تأثیر قرار گرفته و حتی خطر کنده‌شدن سازه در برابر بادهای شدید وجود دارد. امروزه استفاده از سیستم‌های سوپرفیکس به دلیل سرعت نصب بالا، انعطاف‌پذیری و ایمنی فوق‌العاده، به یکی از اولین انتخاب‌ها برای پیمانکاران و نصاب‌ها تبدیل شده است. این مقاله راهنمایی جامع برای نصب سریع و ایمن سوپرفیکس پنل خورشیدی ارائه می‌دهد و نکات کاربردی، خطاهای رایج و استانداردهای ضروری را بررسی می‌کند.
سوپرفیکس پنل خورشیدی چیست و چه نقشی دارد؟

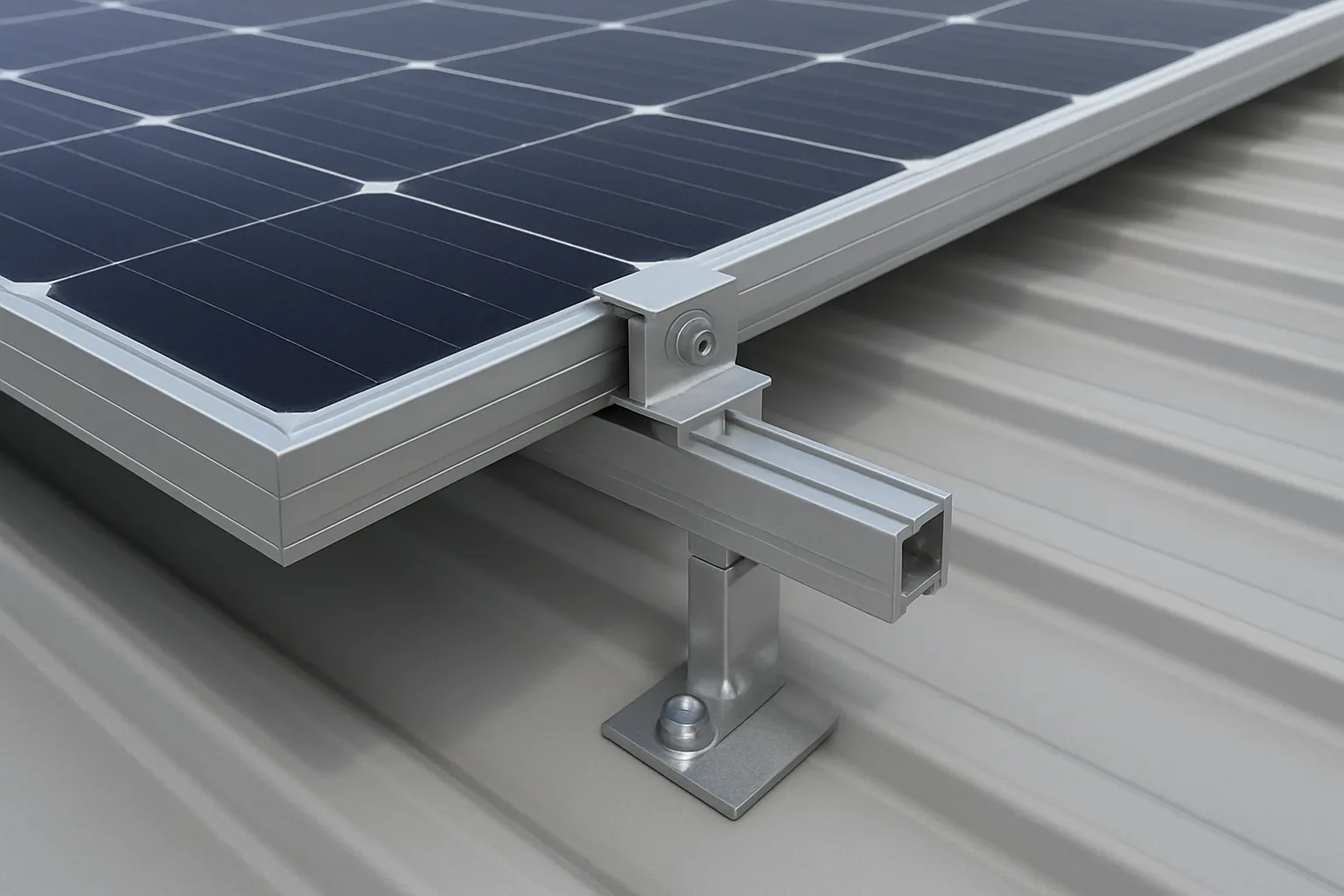

سوپرفیکس مجموعه‌ای از بست‌ها، صفحات مهاری، ریل‌ها و براکت‌های مقاوم است که برای ثابت‌کردن پنل خورشیدی روی انواع بام‌ها و سازه‌ها استفاده می‌شود. این سیستم طوری طراحی شده که نیروهای ناشی از باد، وزن پنل و تغییرات دمایی را به‌صورت کنترل‌شده به سازه منتقل کند. بر اساس دستورالعمل‌های نصب ۲۰۲۵، بیش از ۵۵٪ پایداری پنل به کیفیت نصب و نحوه مهار سوپرفیکس وابسته است.
مراحل اصلی نصب سوپرفیکس پنل خورشیدی
۱. آنالیز محل نصب
- تعیین زاویه ایده‌آل برای حداکثر دریافت نور خورشید
- بررسی جهت مناسب (بهترین جهت، جنوب)
- ارزیابی مقاومت بام یا سازه در برابر بار اضافی
۲. نصب پایه‌ها و صفحات سوپرفیکس
- اندازه‌گیری دقیق براساس ابعاد پنل
- استفاده از پیچ‌ها و رول‌بولت‌های ضدزنگ
- کنترل کامل تراز پایه‌ها برای جلوگیری از زاویه غلط پنل
۳. نصب ریل‌ها و براکت‌ها
- قرارگیری صحیح ریل‌ها روی پایه‌ها
- استفاده از واشرهای لرزش‌گیر
- رعایت فاصله استاندارد جهت جلوگیری از انتقال تنش حرارتی
۴. نصب پنل روی ریل‌ها
- تثبیت پنل با گیره‌های کناری و میانی
- جلوگیری از حرکت یا لغزش هنگام باد
- اطمینان از عدم فشار بیش از حد به قاب پنل
۵. کنترل نهایی و تست ایمنی
- آزمون مقاومت سازه در برابر لرزش
- بررسی ارتینگ و اتصال صحیح بدنه
- تنظیم مسیر کابل‌کشی و جلوگیری از تماس مستقیم با بام
خطاهای رایج در نصب سوپرفیکس پنل خورشیدی
۱. عدم تراز دقیق پایه‌ها
۲. استفاده از پیچ‌های معمولی به‌جای پیچ‌های ضدخوردگی
۳. فاصله نامناسب بین پنل و سطح بام
۴. بی‌توجهی به زاویه مناسب تابشی
۵. استفاده از ریل‌های سبک و کم‌مقاومت
۶. نصب غیراستاندارد در مناطق بادخیز
بر اساس گزارش مرکز انرژی خورشیدی ایران، بخش زیادی از کاهش راندمان و خرابی پنل‌ها ناشی از نصب اشتباه سازه سوپرفیکس است.
بهترین روش‌های نصب سوپرفیکس پنل خورشیدی (ویژه ۲۰۲۵)
سیستم سوپرفیکس با قابلیت تنظیم زاویه
- افزایش بازده در فصل‌های مختلف
- مناسب برای مناطق با تابش متغیر
استفاده از پیچ‌ها و بست‌های ضدزنگ درجه A2 یا A4
- جلوگیری از زنگ‌زدگی
- افزایش عمر مفید سازه
ریل‌های آلومینیومی تقویت‌شده
- تحمل نیروهای باد
- جلوگیری از خم‌شدن ریل در ارتفاعات
مهار دوگانه در مناطق بادخیز
- استفاده از بست‌های تقویتی اضافی
- ایجاد ایمنی کامل در برابر طوفان‌ها
نکات اجرایی مهم
- برای تراز پایه‌ها از لیزر استفاده کنید.
- قبل از نصب پنل، اتصالات ارتینگ را کامل کنید.
- برای جلوگیری از نفوذ رطوبت، زیر براکت‌ها از عایق استفاده کنید.
- حداقل فاصله از لبه پشت‌بام رعایت شود.
- کابل‌ها حتماً با بست‌های مقاوم در برابر UV مهار شوند.
- فاصله استاندارد بین ریل‌ها طبق ابعاد پنل تنظیم شود.
مقایسه روش‌های نصب سوپرفیکس پنل خورشیدی
| روش نصب | دقت | سرعت | هزینه | کاربرد |
|---|---|---|---|---|
| سوپرفیکس تنظیم زاویه | بسیار بالا | بالا | متوسط | خانگی و تجاری |
| ریل‌های آلومینیومی تقویتی | بالا | متوسط | بالا | صنعتی |
| مهار دوگانه مقاوم باد | بسیار بالا | متوسط | بالا | مناطق بادخیز |
| سوپرفیکس اقتصادی | متوسط | بسیار بالا | پایین | پروژه‌های کوچک |
نکات کلیدی
- بهترین روش نصب پنل خورشیدی استفاده از سوپرفیکس تنظیم‌پذیر است که امکان تنظیم زاویه و افزایش راندمان را فراهم می‌کند.
- پایه‌های سوپرفیکس باید کاملاً تراز و با پیچ‌های ضدزنگ نصب شوند تا ایمنی سازه تضمین شود.
- بیشترین خطا در نصب پنل خورشیدی مربوط به زاویه اشتباه و عدم مهار صحیح ریل‌ها است.
- ریل‌های تقویتی و بست‌های مقاوم، ایمنی پنل در برابر باد را به‌طور چشمگیری افزایش می‌دهند.
سوالات متداول
۱. سوپرفیکس پنل خورشیدی چه کاربردی دارد؟
برای مهار و تثبیت پنل روی سازه.
توضیح بیشتر: این سیستم امنیت سازه را در برابر باد و وزن تضمین می‌کند.
۲. بهترین زاویه نصب چقدر است؟
معمولاً بین ۲۰ تا ۳۵ درجه.
توضیح بیشتر: زاویه صحیح به موقعیت جغرافیایی بستگی دارد.
۳. آیا سوپرفیکس برای بام شیب‌دار مناسب است؟
بله، با براکت‌های مخصوص.
توضیح بیشتر: در این حالت تنظیم ارتفاع اهمیت بالایی دارد.
۴. آیا پیچ ضدزنگ ضروری است؟
کاملاً ضروری.
توضیح بیشتر: پیچ‌های معمولی به سرعت دچار خوردگی می‌شوند.
۵. نصب در مناطق بادخیز چگونه انجام می‌شود؟
با سیستم مهار دوگانه.
توضیح بیشتر: این روش جلوی جدا شدن پنل را می‌گیرد.
۶. فاصله پنل تا بام چقدر باید باشد؟
چند سانتیمتر برای گردش هوا.
توضیح بیشتر: این فاصله دمای پنل را کاهش می‌دهد.
۷. چه ریلی بهترین عملکرد را دارد؟
ریل آلومینیومی ضخیم و مقاوم.
توضیح بیشتر: این ریل‌ها در برابر فشار و لرزش بسیار پایدارند.
