مقدمه
نصب استراکچر و متعلقات پنل خورشیدی از مراحل کلیدی در اجرای نیروگاه‌های خورشیدی است. استراکچر، همان سازه نگهدارنده‌ای است که پنل‌ها روی آن نصب می‌شوند و زاویه و استحکام آن نقش مستقیم در بازده نهایی سیستم دارد. اگر در هنگام نصب، دقت کافی در انتخاب نوع استراکچر، تراز کردن پایه‌ها و استفاده از متعلقات استاندارد صورت نگیرد، عملکرد سیستم کاهش یافته و عمر مفید پنل‌ها کم می‌شود.
در این راهنمای جامع، به‌صورت گام‌به‌گام نحوه نصب استراکچر خورشیدی، معرفی ابزار و قطعات لازم، خطاهای رایج و استانداردهای جهانی نصب را بررسی می‌کنیم.

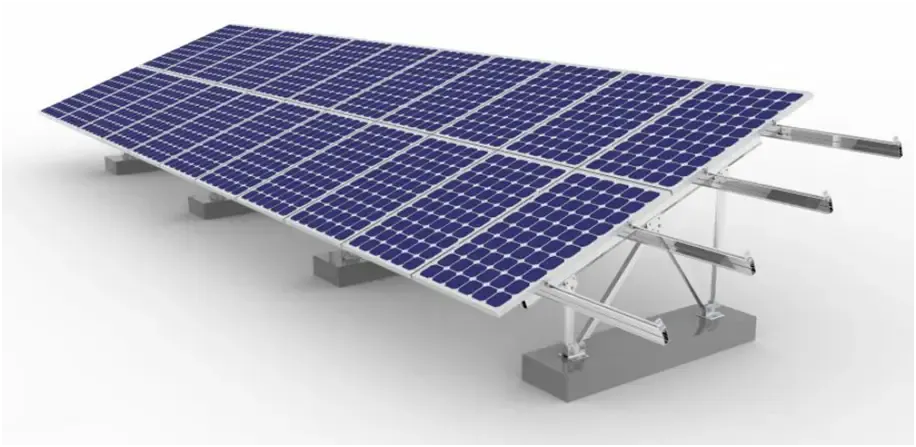

استراکچر پنل خورشیدی چیست و چه نقشی دارد؟
استراکچر خورشیدی، چارچوب فلزی ساخته‌شده از آلومینیوم یا فولاد گالوانیزه است که پنل‌ها را در زاویه‌ای مشخص نسبت به خورشید نگه می‌دارد. وظیفه اصلی آن تحمل وزن پنل‌ها، مقاومت در برابر باد، برف و لرزش است.
طبق گزارش Solar Energy Industries Association (SEIA 2025)، بیش از ۳۰٪ از کاهش بازدهی نیروگاه‌های خورشیدی به دلیل نصب غیراستاندارد استراکچر و متعلقات آن رخ می‌دهد. به همین دلیل، آموزش صحیح نصب و رعایت اصول فنی اهمیت بالایی دارد.
مراحل اصلی نصب استراکچر پنل خورشیدی
۱. آماده‌سازی محل نصب
- بررسی استحکام سطح نصب (زمین، سقف شیروانی یا بتنی).
- تعیین زاویه بهینه بر اساس موقعیت جغرافیایی (در ایران بین ۲۵ تا ۳۵ درجه).
- تراز کردن سطح برای جلوگیری از اختلاف ارتفاع.
- علامت‌گذاری نقاط نصب پایه‌ها با دقت نقشه‌برداری.
۲. نصب پایه‌ها (پایه زمینی یا سقفی)
- استفاده از پایه‌های فولادی گرم‌گالوانیزه یا آلومینیومی مقاوم.
- در زمین نرم از فونداسیون بتنی یا میله‌کوبی استفاده شود.
- اطمینان از عمق و تراز پایه‌ها قبل از محکم‌سازی.
- تست تحمل بار در پروژه‌های بزرگ بالای ۱۰۰ کیلووات.
۳. نصب ریل‌ها و نگهدارنده‌ها
- نصب ریل‌های افقی و عمودی بر روی پایه‌ها با استفاده از پیچ و بست ضدزنگ.
- استفاده از کلمپ‌های T شکل و میانی برای اتصال ایمن پنل‌ها.
- اطمینان از فاصله مناسب بین ریل‌ها بر اساس ابعاد پنل (معمولاً ۹۰ تا ۱۰۰ سانتی‌متر).
۴. نصب متعلقات جانبی
- کابل‌کشی DC و استفاده از کانال‌های مخصوص کابل خورشیدی.
- نصب ارتینگ و صاعقه‌گیر طبق استاندارد IEC 62548.
- بررسی محکم بودن تمام پیچ‌ها و بست‌ها.
- رعایت جهت شمال – جنوب برای بیشترین تابش خورشید.
۵. نصب پنل‌های خورشیدی
- قرار دادن پنل‌ها روی ریل‌ها با کلمپ ابتدایی و انتهایی.
- سفت کردن پیچ‌ها با گشتاور مناسب (حدود ۱۰ تا ۱۲ نیوتن‌متر).
- تست تراز و عدم وجود زاویه انحراف.
- بررسی اتصالات الکتریکی و تست مقاومت عایقی.
۶. کنترل نهایی و تحویل پروژه
- انجام بازرسی نهایی توسط تیم فنی.
- تست عملکرد تحت تابش مستقیم خورشید.
- تنظیم زاویه نهایی بر اساس داده‌های GPS و اقلیمی.
- ثبت گزارش نصب و عکس مستند از هر مرحله.
خطاهای رایج در نصب استراکچر خورشیدی
۱. تراز نبودن پایه‌ها و زاویه اشتباه نسبت به خورشید.
۲. استفاده از پیچ و مهره غیراستاندارد یا زنگ‌زننده.
۳. عدم رعایت فاصله بین پنل‌ها (باعث سایه‌اندازی می‌شود).
۴. نصب بدون ارتینگ یا حفاظت در برابر صاعقه.
۵. بی‌توجهی به جهت باد غالب در طراحی سازه.
طبق بررسی Solar Roof Association 2024، هر ۵ میلی‌متر اختلاف تراز در پایه‌ها می‌تواند تا ۲٪ از بازده سالانه سیستم را کاهش دهد.
بهترین روش‌های نصب استراکچر (پیشنهاد سال ۱۴۰۴)
نصب با فونداسیون بتنی پیش‌ساخته
- مناسب برای پروژه‌های بزرگ و نیروگاه‌های زمینی.
- مقاومت بالا در برابر بادهای شدید.
- عمر مفید بیش از ۲۰ سال.
نصب با سیستم پیچ‌کوبی خاکی (Ground Screw)
- سریع و بدون نیاز به بتن‌ریزی.
- سازگار با محیط زیست.
- مناسب برای پروژه‌های موقت یا زمین‌های کشاورزی.
نصب روی سقف شیب‌دار با براکت آلومینیومی
- سبک، ضدزنگ و مناسب برای نصب خانگی.
- حفظ ایمنی سقف و جلوگیری از نفوذ آب.
- نصب آسان بدون جوشکاری.
سیستم Trackable یا متحرک (خورشیدی هوشمند)
- تغییر زاویه پنل‌ها بر اساس حرکت خورشید.
- افزایش راندمان تا ۲۵٪ نسبت به سیستم ثابت.
- مناسب برای نیروگاه‌های صنعتی با توان بالا.
نکات اجرایی مهم
- از پیچ و مهره‌های استیل یا گالوانیزه استفاده شود.
- فاصله ریل‌ها از سطح زمین حداقل ۳۰ سانتی‌متر باشد.
- هر ۶ ماه یک‌بار، اتصالات سازه بازبینی شوند.
- در مناطق بادخیز از استراکچرهای مثلثی سنگین‌تر استفاده شود.
- همیشه قبل از نصب نهایی، نقشه سازه تأییدشده مهندسی بررسی شود.
مقایسه روش‌های نصب (جدول)
| روش نصب | سرعت نصب | دوام سازه | هزینه | کاربرد |
|---|---|---|---|---|
| فونداسیون بتنی پیش‌ساخته | متوسط | بسیار بالا | بالا | نیروگاه زمینی |
| پیچ‌کوبی خاکی (Ground Screw) | بسیار بالا | بالا | متوسط | زمین کشاورزی |
| براکت آلومینیومی سقفی | بالا | متوسط | پایین | خانگی و تجاری |
| سیستم متحرک (Trackable) | متوسط | بالا | زیاد | صنعتی و هوشمند |
نکات کلیدی
- بهترین روش نصب استراکچر خورشیدی در سال ۱۴۰۴ استفاده از سیستم پیچ‌کوبی خاکی (Ground Screw) است که سرعت بالا و پایداری مناسب دارد.
- در نصب پنل خورشیدی، رعایت زاویه، جهت شمال–جنوب و استفاده از متعلقات استاندارد، راندمان سیستم را تا ۲۰٪ افزایش می‌دهد.
- متداول‌ترین خطا در نصب استراکچر، تراز نبودن پایه‌ها و استفاده از پیچ‌های غیراستاندارد است.
- برای افزایش طول عمر سازه، از آلومینیوم آنودایز شده یا فولاد گالوانیزه گرم استفاده کنید.
سوالات متداول
۱. استراکچر پنل خورشیدی از چه جنسی ساخته می‌شود؟
معمولاً از آلومینیوم یا فولاد گالوانیزه مقاوم در برابر خوردگی ساخته می‌شود.
۲. زاویه نصب مناسب پنل خورشیدی چقدر است؟
در ایران بین ۲۵ تا ۳۵ درجه نسبت به افق، بسته به عرض جغرافیایی محل.
۳. آیا استراکچر خورشیدی نیاز به فونداسیون دارد؟
بله، در سیستم‌های زمینی باید فونداسیون بتنی یا میله‌کوبی نصب شود تا پایداری سازه حفظ گردد.
۴. بهترین متعلقات نصب پنل خورشیدی کدام‌اند؟
کلمپ T شکل، براکت آلومینیومی، ریل‌های استاندارد و پیچ استیل ضدزنگ.
۵. چطور از زنگ‌زدگی استراکچر جلوگیری کنیم؟
با استفاده از پوشش گالوانیزه گرم یا آلومینیوم آنودایز و انجام سرویس سالانه.
۶. آیا نصب پنل خورشیدی روی سقف ممکن است؟
بله، با براکت‌های سبک آلومینیومی می‌توان روی سقف‌های شیب‌دار یا صاف نصب کرد.
۷. عمر مفید استراکچر خورشیدی چقدر است؟
بین ۲۰ تا ۲۵ سال بسته به جنس متریال و شرایط اقلیمی منطقه.
