مقدمه
انتخاب سوپرفیکس مناسب برای نصب پنل خورشیدی یکی از مهم‌ترین مراحل اجرای سیستم‌های سولار است. اگر پایه یا براکت اشتباه انتخاب شود، زاویه تابش، مقاومت سازه در برابر باد و دوام کل سیستم دچار مشکل می‌شود. در سال‌های اخیر سه مدل سوپرفیکس U (یو)، سوپرفیکس تخت و سوپرفیکس M (ام) بیشترین کاربرد را در پروژه‌های خورشیدی داشته‌اند. در این مقاله، به‌صورت جامع به تفاوت‌ها، کاربردها، مزایا و معایب هرکدام می‌پردازیم تا بهترین انتخاب برای پروژه‌های ساختمانی و نیروگاهی مشخص شود.
سوپرفیکس چیست و چه کاربردی در پنل خورشیدی دارد؟
سوپرفیکس پایه‌ای فلزی است که برای نصب ریل یا سازه پنل خورشیدی استفاده می‌شود. این قطعه وظیفه تثبیت پنل‌ها روی سقف شیروانی، سقف تخت یا سازه‌های مستقل را دارد. براساس استانداردهای نصب پنل خورشیدی (IEC 62548) انتخاب پایه مناسب، نقش اساسی در کارایی، زاویه‌گیری صحیح و مقاومت سازه دارد.

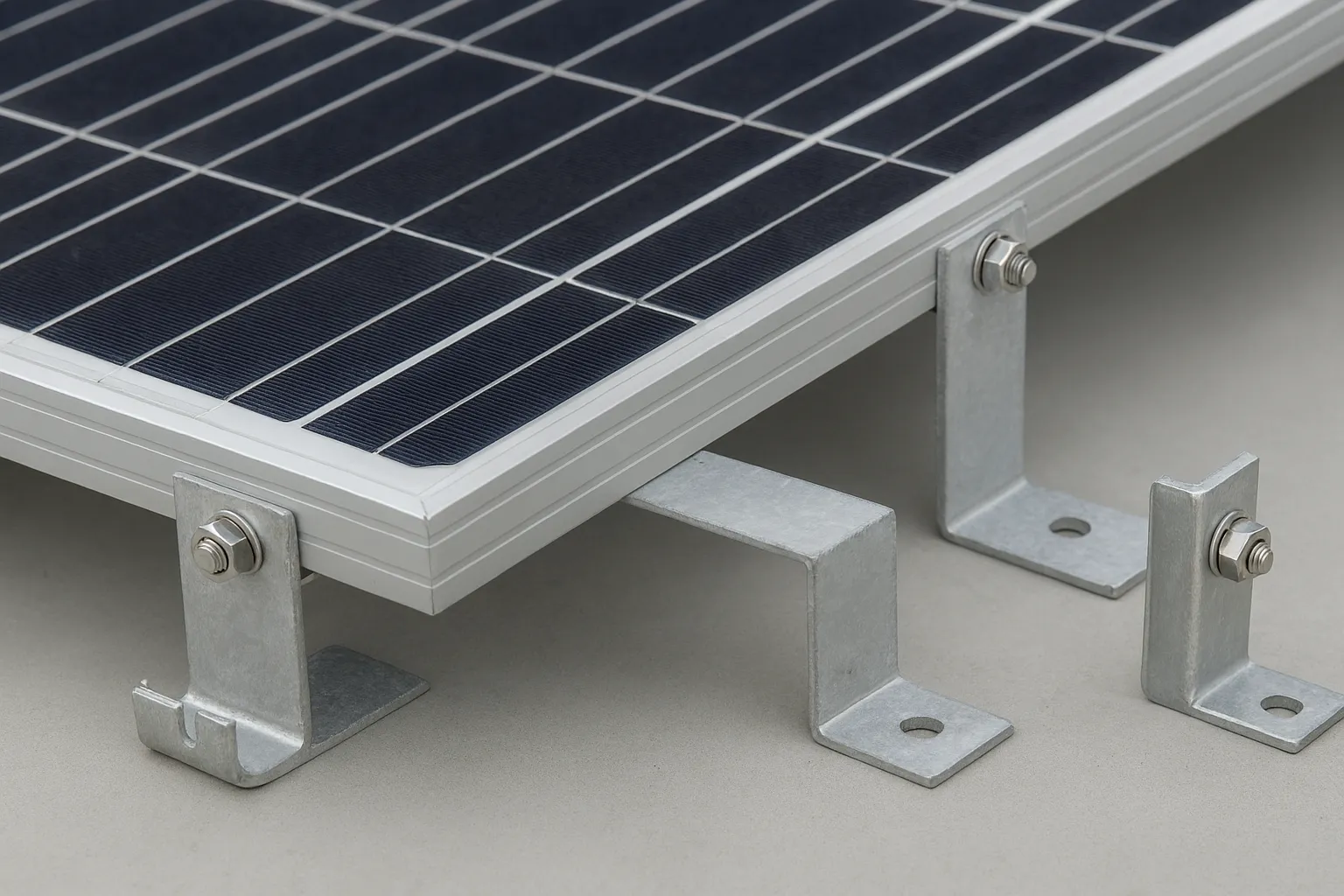

تفاوت سوپرفیکس یو، تخت و ام
۱. سوپرفیکس یو (U-SuperFix)
- شکل U مانند با مقاومت خمشی بالا
- مناسب برای سقف‌های شیروانی، ساندویچ‌پنل و تایل
- نصب آسان روی ورق‌های موج‌دار
- جلوگیری از لغزش ریل هنگام بار باد یا برف
مزایا:
- مقاومت بسیار خوب در برابر نیروهای جانبی
- نصب سریع و سازگار با اکثر ریل‌های خورشیدی
معایب:
- مناسب نبودن برای سقف‌های کاملاً صاف
- نیاز به پیچ خودکار یا پیچ سرمته‌ای مستحکم
۲. سوپرفیکس تخت (Flat SuperFix)
- طراحی مناسب برای سطوح صاف
- کاربرد در سقف‌های بتنی، شیب کم، یا سازه‌های فلزی تخت
- قابل استفاده همراه با پایه‌های ریلی زاویه‌دار
مزایا:
- بهترین انتخاب برای نیروگاه‌های خانگی روی سقف‌های بتنی
- امکان تنظیم زاویه نصب با براکت‌های زاویه‌ساز
معایب:
- مقاومت کمتر از مدل U و M در بارهای سنگین
- نیازمند رول بولت یا انکر مکانیکی استاندارد
۳. سوپرفیکس ام (M-SuperFix)
- طراحی M شکل برای بالاترین استحکام
- مناسب برای مناطق بادخیز یا نیروگاه‌های صنعتی
- قابلیت انتقال بار بالا و جلوگیری از ارتعاش
مزایا:
- بیشترین مقاومت سازه‌ای
- کاربرد ایده‌آل در مناطق باد شدید و سازه‌های بزرگ
معایب:
- وزن بیشتر نسبت به دو مدل دیگر
- هزینه بالاتر
مقایسه کاربرد سوپرفیکس‌ها
| نوع سوپرفیکس | مقاومت | مناسب برای | روش اتصال | هزینه | کاربرد |
|---|---|---|---|---|---|
| یو (U) | بالا | سقف شیروانی | پیچ سرمته‌ای | متوسط | پنل خانگی و صنعتی سبک |
| تخت (Flat) | متوسط | سقف صاف و بتنی | رول بولت | پایین | سیستم‌های خانگی و تجاری |
| ام (M) | بسیار بالا | مناطق بادخیز، سازه صنعتی | پیچ و رول‌بولت سنگین | بالا | نیروگاه‌های بزرگ و صنعتی |
مزیت هر نوع سوپرفیکس در نصب پنل خورشیدی
سوپرفیکس U
بهترین انتخاب برای سقف‌های موج‌دار و ساندویچ پانل.
اگر سقف شما شیبدار است، این مدل بهترین عملکرد را دارد.
سوپرفیکس تخت
استانداردترین گزینه برای نصب روی بتن یا سطوح صاف.
برای ساختمان‌های مسکونی بسیار مناسب است.
سوپرفیکس M
مقاوم‌ترین گزینه برای پروژه‌های بزرگ و مناطق بادخیز.
اگر فشار باد زیاد است، مدل ام را انتخاب کنید.
خطاهای رایج در انتخاب سوپرفیکس
- انتخاب مدل اشتباه نسبت به نوع سقف
- عدم استفاده از انکر استاندارد
- تراز نکردن سوپرفیکس قبل از نصب ریل
- استفاده از پیچ‌های نامناسب یا کوتاه
- فاصله اشتباه بین پایه‌ها که باعث افتادگی ریل می‌شود
بهترین روش‌های نصب براساس استاندارد ۲۰۲۵
استفاده از سوپرفیکس U با پیچ سرمته‌ای تقویت‌شده
- مناسب برای سقف‌های شیروانی و ساندویچ‌پنل
- نصب سریع و مقاوم در برابر ارتعاش
نصب سوپرفیکس تخت با رول بولت‌های مکانیکی
- مناسب برای سقف‌های بتنی
- بهترین استحکام برای سازه‌های خانگی
استفاده از سوپرفیکس M در نیروگاه‌های صنعتی
- بالاترین ایمنی در برابر باد و بارگذاری
- نصب همراه با ریل‌های آلومینیومی تقویت‌شده
نکات اجرایی مهم
- لزوماً سوپرفیکس قوی‌تر به معنی انتخاب بهتر نیست؛ انتخاب باید مطابق نوع سقف باشد.
- از واشر EPDM برای آب‌بندی استفاده کنید.
- پیچ و رول‌بولت‌ها باید کاملاً ضدزنگ باشند.
- فاصله استاندارد بین پایه‌ها معمولاً ۸۰ تا ۱۲۰ سانتی‌متر است.
- قبل از نصب نهایی، حتماً زاویه پنل‌ها را با میزان تابش منطقه هماهنگ کنید.
نکات کلیدی
- تفاوت اصلی سوپرفیکس یو، تخت و ام در نوع کاربرد، مقاومت و سازگاری با سقف است؛ مدل U برای سقف شیروانی، مدل تخت برای سطوح صاف و مدل M برای مناطق بادخیز مناسب است.
- برای نصب پنل خورشیدی روی سقف بتنی، سوپرفیکس تخت بهترین انتخاب به دلیل نصب آسان و امکان تنظیم زاویه است.
- سوپرفیکس M بیشترین مقاومت را دارد و برای نیروگاه‌های صنعتی و مناطق باد شدید استفاده می‌شود.
- شایع‌ترین خطا در نصب سوپرفیکس، انتخاب اشتباه نوع پایه نسبت به جنس و شیب سقف است.
سوالات متداول
۱. سوپرفیکس U برای چه نوع سقفی مناسب است؟
برای سقف‌های شیروانی، موج‌دار و ساندویچ‌پنل.
توضیح بیشتر: مقاومت جانبی خوبی دارد و برای ریل‌های آلومینیومی استاندارد مناسب است.
۲. سوپرفیکس تخت چه کاربردی دارد؟
برای نصب روی سقف بتنی یا سطوح صاف.
توضیح بیشتر: با رول‌بولت نصب می‌شود و زاویه‌دهی راحت دارد.
۳. سوپرفیکس M چه ویژگی دارد؟
مقاومت بسیار بالا و مناسب برای مناطق بادخیز.
توضیح بیشتر: در نیروگاه‌های صنعتی استفاده می‌شود.
۴. کدام سوپرفیکس برای سیستم خانگی بهتر است؟
سوپرفیکس تخت یا U بسته به نوع سقف.
توضیح بیشتر: اگر سقف صاف باشد، مدل تخت بهترین گزینه است.
۵. آیا می‌توان از سوپرفیکس‌های مختلف در یک پروژه استفاده کرد؟
بله، اما باید سازگاری آنها با ریل خورشیدی حفظ شود.
توضیح بیشتر: به‌ویژه در سقف‌های ترکیبی کاربرد دارد.
۶. مقاومت سوپرفیکس M نسبت به دیگر مدل‌ها چگونه است؟
بالاترین مقاومت را دارد.
توضیح بیشتر: بهترین گزینه برای پروژه‌های صنعتی است.
۷. آیا نصب سوپرفیکس به آب‌بندی نیاز دارد؟
بله، به‌خصوص روی سقف شیروانی.
توضیح بیشتر: واشر EPDM بهترین عملکرد را دارد.
